Омикрон. Компактный ультралинейный телефонный усилитель

[Rus2000]

Разброс конечно большеватый

Нас интересуют экземпляры с максимальным значением Н21э.

При питании +-18В ток цепи смещения ВК составляет примерно 1,7мА.
Сами понимаете, что если Н21э выходников будет низким, например, 20-30 раз, то невозможно будет обеспечить даже расчетный ток покоя ВК.

При желании, можно заставить эту схему работать с приемлемыми параметрами даже при использовании убогих комплектующих, но лучше избегать крайностей.



[alexcp]

Надо еще ГТ402/404 попробовать, с диодами Д9 в смещении.



[Rus2000]

Надо еще ГТ402/404 попробовать, с диодами Д9 в смещении.

Зачетный полугерманиевый ультралинейник может получиться.



[Lenin]

Кстати, по-поводу полосы 5532 в 40 МГц чего-то я сомневаюсь. КМК, там добавлена еще пара полюс-нуль где-то на сотнях кГц, близенько, чтобы фаза сильно не проваливалась; проверить бы это дело. 5532 у меня нет. По скорости 5532 позволит где-то сотни милливольт на мегагерцах, чего хватит для оценки. В общем, если у кого вдруг будет желание - такой вот факультатив.
ПС Об этом косвенно говорит и даташит, GBW (10kHz) = 2,2*Ft.



[alexcp]

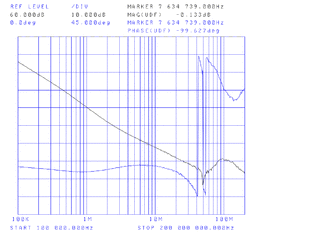

Все верно:

(картинка

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация

)



[Lenin]

Да, спасибо, подзабыл что оно есть у Назара.



[Rus2000]

В ДШ тоже бывает отмечен этот момент:



[Lazy]

Резисторы R41 R42 на плате защиты из поста 7 какую роль выполняют?



[Rus2000]

Ограничивают выходной ток при отключенной нагрузке.



[Lazy]

В случае аварии через них на наушниках появиться постоянное напряжение, это нормально? Так-же прошу указать сколько витков мотать в выходном дросселе, а то как делать нашел а номинал нет.



[Vologchik]

Так-же прошу указать сколько витков мотать в выходном дросселе, а то как делать нашел а номинал нет.

8стр,пост 142



[MakarOFF]

Товарищ Рус, а пятиножка, что-то типа TDA2030 или LM1875, пробовалась с такой коррекцией? Ведь по идее, если коррекция не меняется при замене ОУ, то и интегральный усилитель мощности работать должен вторым номером.



[Rus2000]

В случае аварии через них на наушниках появиться постоянное напряжение,

В случае аварии нагрузка отключается от усилителя и подключается к земле.



[alexcp]

Товарищ Рус, а пятиножка, что-то типа TDA2030 или LM1875, пробовалась с такой коррекцией? Ведь по идее, если коррекция не меняется при замене ОУ, то и интегральный усилитель мощности работать должен вторым номером.

Частотные свойства пятиножек быстро и радикально ухудшаются под нагрузкой - я где-то здесь показывал АФЧХ как раз 1875 - поэтому обернуть вокруг них петлю местной ООС не так-то просто.



[alexcp]

сколько витков мотать в выходном дросселе, а то как делать нашел а номинал нет.

Сколько намотается, столько и мотать. Число витков не особенно критично, но нужно соблюсти прмерную длину намотки, чтобы в конце получился бублик нужного размера.



[MakarOFF]

L165V - 52 dB на 20 кГц, что больше чем у 1875.



[Rus2000]

пятиножка, что-то типа TDA2030 или LM1875, пробовалась с такой коррекцией?

О 5 25.
Для пятиножек есть Лимит и Нафаня.
Они же (пятиножки) медленные, к тому же под нагрузкой становятся ещё медленнее.



[alexcp]

что скажете о применимости в данной конструкции lme49860

Проверил - LME49860 работает. Кроме того, проверил AD712, OPA1642, OPA1652, OPA1688, OPA2604 - все работают со стоковой коррекцией. LM4562 была проверена Русом - у меня она тоже работает прекрасно.



[Rus2000]

Ещё из недорогих можно попробовать njm2114. Она позиционировалась, как улучшенный вариант 5532.



[alexcp]

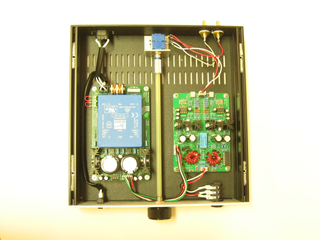

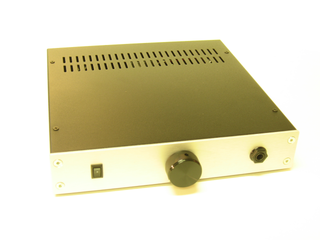

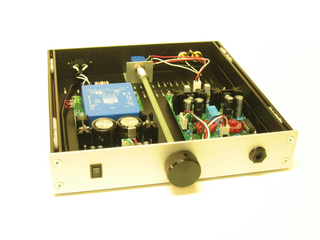

Один из моих Омикронов получил сегодня корпус и постоянную прописку в стойке с прочими аудио компонентами.

трудно оторваться от музыки.

Нужно уши беречь как в других сверхлинейниках, хочется добавить громкости до получения привычных искажений - но их нет. А звуковое давление в наушниках может быть большим.
