... Два диода - и ибаста.

В связи с обстоятельствами приходится временно прекратить занимательное путешествие в мир проектирования УМ.
Хочу выразить огромную благодарность всем помогавшим осваивать азы усилителестроения.
Для фиксации точки остановки предлагаю считать "Малышом" версию от Сергея(с дополнением цепей сброса усиления).

Полученный каркас с дополнительным ОУ на входе считать "Студентом".
"Студент" пока сырой:
1. Требуется докоррекция фазовой характеристики и оптимального Ку.
2. Клип отсутствует как класс, усилитель сваливается в ток покоя.
3. Очень сильное влияние 10 Ом в базах ВК на устойчивость усилителя.
4. Нет интегратора и каблечистки.
5. Прошу желающих дополнить.
Пробная оценка показывает обнадёживающе низкие искажения.

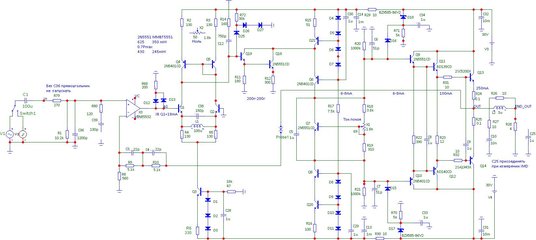

Кому интересно выкладываю для ознакомления.
Просьба указать на замеченные ошибки, неточности и прочую мелочёвку и нюансы.
Всем СПАСИБО.

I all be back..



[Незнайка]

Не взлетит.

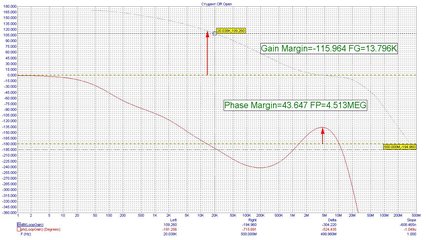

4дБ всего запаса до -180 градусов фазы. Меандра, как такового, нет.



[Неуч]

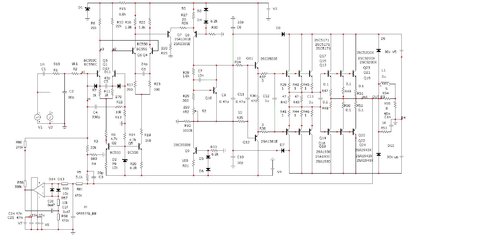

Все же встроил интегратор.



[Rus2000]

...I all be back...

Граммар-наци негодуэ. 8)



[nemool]

Все же встроил интегратор.

R58, R61 поставьте по 1МОм. Искажения на низких частотах снизятся в 4 раза



[Rus2000]

Все же встроил интегратор.

R58, R61 поставьте по 1МОм. Искажения на низких частотах снизятся в 4 раза

Можно и дальше увеличивать постоянную времени интегратора.

Например, в ВВС или Мастере тау интегратора примерно в 80 раз больше. Это ж-ж-ж неспроста.



[Rus2000]

Не взлетит.
4дБ всего запаса до -180 градусов фазы. Меандра, как такового, нет.

Угу. Не взлетит.
Там под петлей 4 каскада усиления. Сложно скорректировать такую конструкцию.
Чтобы избавиться от одного лишнего каскада, придется убирать дифкаскад, и - мы приходим к усилителю Ломакина-Паршина. ;D



[Неуч]

Студент влетит,если ввести RRC вложенную оос.



[Sagittarius]

Нарушена последовательность разработки. Сначала должен быть создан силовой каркас усилителя постоянного тока. Он не должен быть горючим. То есть, иметь защиту от экстратоков выходных транзисторов УН в клипе и при статических неисправностях во входных каскадах. У тебя её нет. Создаётся впечатление, что эта защита нужна только мне, а ты избегаешь её применения.



[Неуч]

Защиту встроить несложно! По клипу ,резистор в коллекторе транзистора каскада ЭП нужно увеличить до 1,5 ком и клип без эксцессов! Писал же об этом выше !



[Sagittarius]

Входное сопротивление у него маленькое, поэтому теряется усиление каскада с токовым зеркалом. Резистор в коллекторе означает и усиление сигнала по напряжению: Ку=1500 Ом / 24 Ома, большой уровень сигнала на коллекторе - инвертированного по отношению ко входному, на базе, и паразитную ООС через Скб в базу - что погнёт АФЧХ и вынудит ужесточать коррекцию, ещё раз теряя усиление.



[Sagittarius]

Например, в ВВС или Мастере тау интегратора примерно в 80 раз больше. Это ж-ж-ж неспроста.

Интегратор, если неправильно его сделать - это исказитель и зашумливатель сигнала. Искажает он потому, что плохо подавленный входным ФНЧ переменный сигнал с выхода УМ может отпереть защитные диоды на входе интегратора, ограничиться на них в делителе "резистор/конденсатор+диоды" в попасть снова в тракт по резистору управления, стоящему от интегратора в цепь ООС.
Опять же, если ТАУ мала, то интегратор на НЧ усиливает переменное напряжение со входа, как искажённое - с диодов, так и собственные шумы. И вводит их в тракт.
Семь бед - один ответ: выбираем максимальную ТАУ, она означает и минимальное напряжение на диодах, и минимальный Ку для собственных НЧ-шумов ОУ интегратора.



[Неуч]

Всему своё место! Схема имхо само достаточная и простая! . усложнять смысла не вижу. Прирост небольшой,но геморроя намного больше!
Я свой выбор сделал!



[Phantomas]

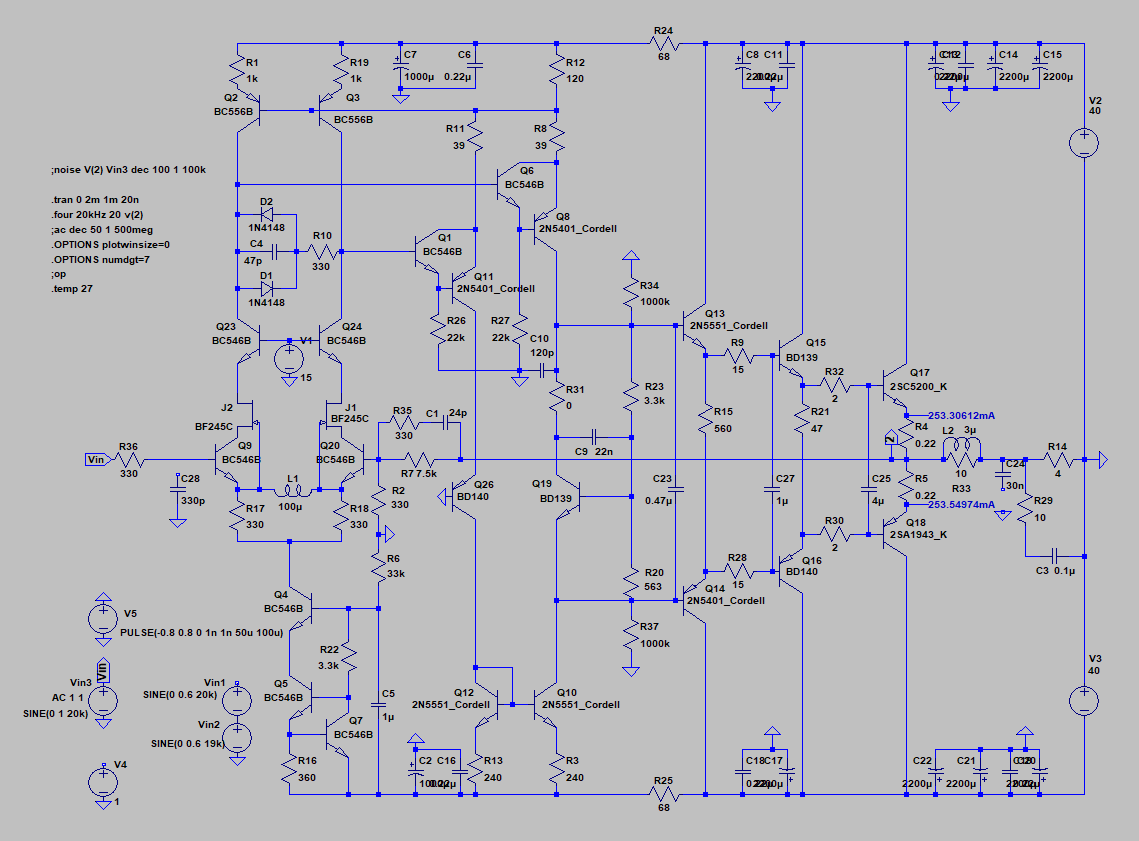

Что то скучно стало. Подкину-ка я "холодильникофобной" схемотехники. ;D Допилил проект миниМастера.

Total Harmonic Distortion: 0.000042%(0.000000%) 23В@20kHz@4Ом

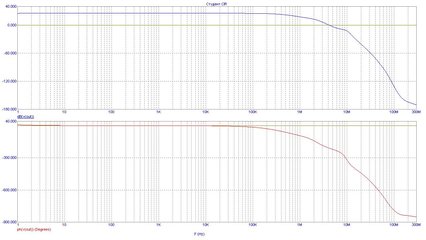

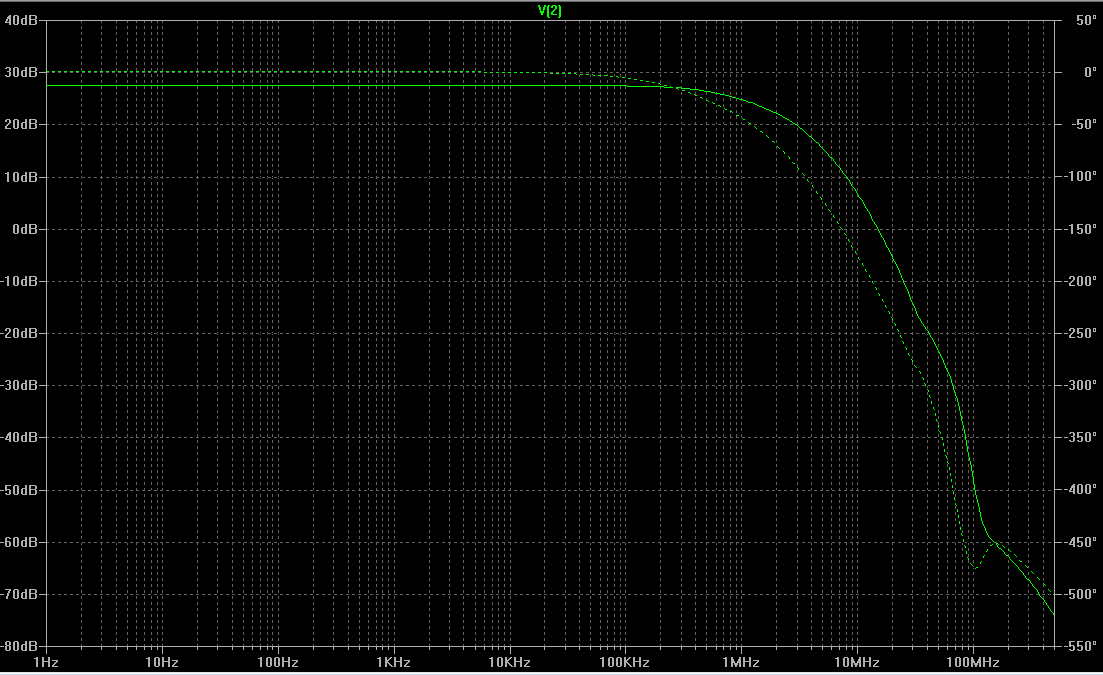

АФЧХ

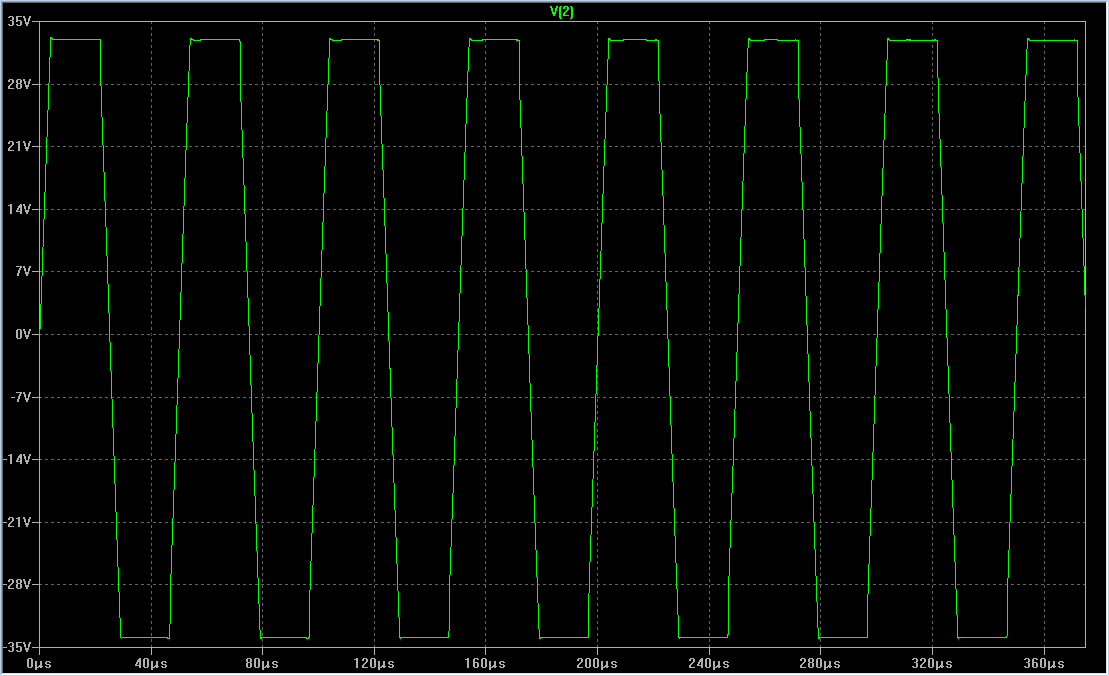

Клип



[Sagittarius]

Интересует пара моментов.

Рез.26 и 27 в парах Баксандала - по 22 кОм, а напряжение плеча (под которым они работают) - 40 В. Отсюда ток через них - под 2 мА. Сколько тока остаётсяТ8 и Т11?
Почему такая большая ёмкость С10 на выходе УН? Обычно там вдвое-втрое меньше.
Т26 БД140, наверное, сильно жирно.
С5 повышаем до 1000 мкФ, выигрываем пару десятков дБ подавления помех с питания.
Ну, и цепи динамической коррекции на выходе УН в усилителях с одноэтажным питаловом: можно взять их из УНИКУМ-3.



[Phantomas]

Рез.26 и 27 в парах Баксандала - по 22 кОм, а напряжение плеча (под которым они работают) - 40 В. Отсюда ток через них - под 2 мА. Сколько тока остаётсяТ8 и Т11?

R26, R27 по 1.6мА, через Q11, Q8 ток 4.6мА, так, что нормально, к тому же эти транзисторы без дополнительного теплоотвода.

Почему такая большая ёмкость С10 на выходе УН? Обычно там вдвое-втрое меньше.

ВК тут не быстрый, поэтому и приходится остальное тормозить, можно конечно уменьшить емкость С10, но тогда придется увеличивать С4, на конечный результат почти не влияет.

Т26 БД140, наверное, сильно жирно.

Согласен.

С5 повышаем до 1000 мкФ, выигрываем пару десятков дБ подавления помех с питания.

Согласен, но в окончательном варианте. Не хотелось чтобы длительность зарядки емкости влияла на результаты симуляции.

Ну, и цепи динамической коррекции на выходе УН в усилителях с одноэтажным питаловом: можно взять их из УНИКУМ-3.

Угу.



[Sagittarius]

Рез.26 и 27 в парах Баксандала - по 22 кОм, а напряжение плеча (под которым они работают) - 40 В. Отсюда ток через них - под 2 мА. Сколько тока остаётсяТ8 и Т11?

R26, R27 по 1.6мА, через Q11, Q8 ток 4.6мА, так, что нормально, к тому же эти транзисторы без дополнительного теплоотвода.

Не в теплоотводе дело. Т1 и Т6 не нужен ток 1,6 мА, украденный у Q11, Q8. Достаточно им по 0,5 мА +/-, чай, не баре.

Почему такая большая ёмкость С10 на выходе УН? Обычно там вдвое-втрое меньше.

ВК тут не быстрый, поэтому и приходится остальное тормозить, можно конечно уменьшить емкость С10, но тогда придется увеличивать С4, на конечный результат почти не влияет.

Ориентируйся максимум на 68 пФ. Уменьшай С1 в цепи ООС, верти другие цепи коррекции.

С5 повышаем до 1000 мкФ, выигрываем пару десятков дБ подавления помех с питания.

Согласен, но в окончательном варианте, не хотелось чтобы длительность зарядки емкости влияла на результаты симуляции.

А она и не зависит. Ну, может быть перекос "шумового пола имени Могильного" на повышение в сторону НЧ, это можно пережить буром или временно уменьшить С5 до 1 мкФ. Но вот в сборке надо ориентироваться на 1000 мкФ. По симуляции, даже стабилитрон там такого эффекта не даёт.



[YuriyB]

Мини МАСТЕР в КАПЕ



[Phantomas]

R14, R17 не правильно стоят, их надо в эмитеры Q10, Q14.



[YuriyB]

R14, R17 не правильно стоят, их надо в эмитеры Q10, Q14.

Да спасибо. нашёл. Щас поправлю схему. Ещё вопрос, какой ток покоя установить?
