В ООС можно три - четыре резистора поставить, ибо моща на них будет большая.

Номера какие? Хотелось бы СМД версию получить.
Счас ноль пропал :-\

Номера 10 и 15, по 4,7 кОм.



[Phantomas]

В ООС можно три - четыре резистора поставить, ибо моща на них будет большая.

Номера какие? Хотелось бы СМД версию получить.
Счас ноль пропал :-\

Нуль победил, но искажения резко выросли, не пойму от чего. :-\



[Alan Bins]

А зачем балансировка,разве интегратора не хватает?



[YuriyB]

В ООС можно три - четыре резистора поставить, ибо моща на них будет большая.

Номера какие? Хотелось бы СМД версию получить.
Счас ноль пропал :-\

Нуль победил, но искажения резко выросли, не пойму от чего. :-\

Попробуй отключи защиту, может она вмешивается.
Выложи схему.



[Phantomas]

А зачем балансировка,разве интегратора не хватает?

Балансировка, конечно будет отключена.



[Phantomas]

Попробуй отключи защиту, может она вмешивается.
Выложи схему.

Уже нашел в чем причина, сейчас доделаю и выложу.



[YuriyB]

Отключил стабилизаторы +/-15в Кг стал нормальным.
Переподключил их в другое место до Р17/18, Кг в норме



[Alan Bins]

Отключил стабилизаторы +/-15в Кг стал нормальным.
Переподключил их в другое место до Р17/18, Кг в норме

Что то я этот микрокап совсем ни пойму,ЛТС гораздо лучше,ну или мультисим.В них у меня данные практически всегда совпадали.
Но ЛТС удобней,легкое пополнение баз и вывод графиков наглядней .



[YuriyB]

Отключил стабилизаторы +/-15в Кг стал нормальным.
Переподключил их в другое место до Р17/18, Кг в норме

Что то я этот микрокап совсем ни пойму,ЛТС гораздо лучше,ну или мультисим.В них у меня данные практически всегда совпадали.
Но ЛТС удобней,легкое пополнение баз и вывод графиков наглядней .

Пока что сильных уж удобств ЛТС не заметил.
Графики в КАПе настраиваются на любой вкус.
Если сам не накосячишь, то и результаты в симуляторах совпадают.



[Phantomas]

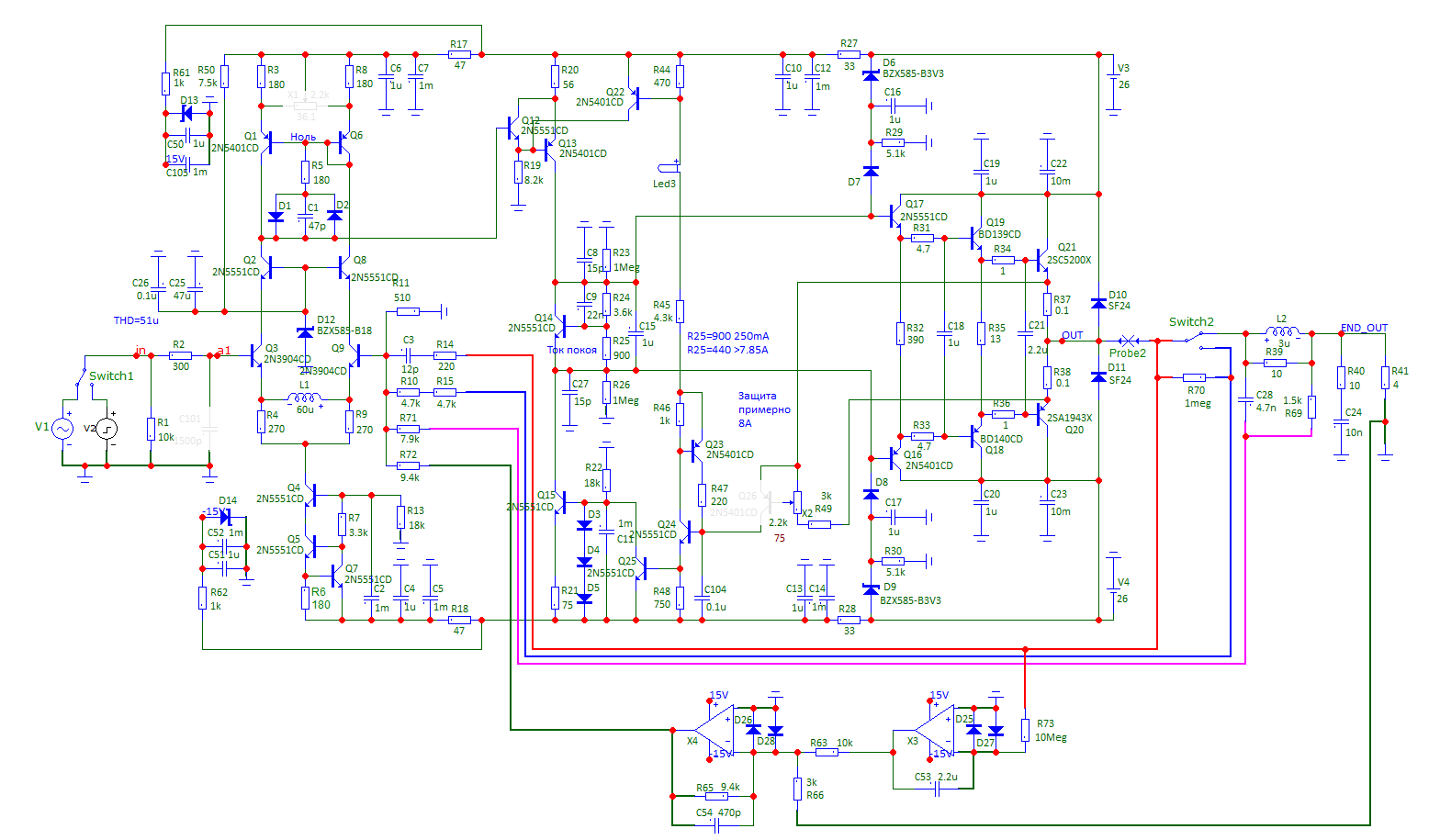

Доделал таки. С нулем была загадочная проблема, но все таки нашел. Под одним из встречных диодов был оставлен не заметный проводник замыкающий его. А также точка питания на одном из ОУ не контачила с выводом. Сильно выросшие искажения поборол подключением схем питания ОУ из другого места (видно на схеме).



[Phantomas]

Что то я этот микрокап совсем ни пойму,ЛТС гораздо лучше,ну или мультисим.В них у меня данные практически всегда совпадали.
Но ЛТС удобней,легкое пополнение баз и вывод графиков наглядней .

Пока что сильных уж удобств ЛТС не заметил.
Графики в КАПе настраиваются на любой вкус.
Если сам не накосячишь, то и результаты в симуляторах совпадают.

Микрокап таки покруче ЛТС будет, чем больше в нем работаю, тем больше убеждаюсь в этом. Хотя Виктор меня за эти слова предаст анафеме. ;D



[Phantomas]

Однако и у меня вопрос по Микрокапу есть. Как ставятся точки (не знаю как правильно они называются) показанные на рисунке стрелкой.



[Rus2000]

Доделал таки. С нулем была загадочная проблема, но все таки нашел...

Там в ООС два резистора должны быть не R10, R15, а R71 (фиолетовая линия - рабочая ООС).
Потому что R10, R15 подключены к временной ООС (синяя линия), которая работает только при включении уся (до подключения нагрузки).
R70 скорее всего не нужен. Обсуждалось уже - это наследие еще УМВВ-89, в котором реле было на замыкание, а не на переключение.



[Phantomas]

Доделал таки. С нулем была загадочная проблема, но все таки нашел...

Там в ООС два резистора должны быть не R10, R15, а R71 (фиолетовая линия - рабочая ООС).
Потому что R10, R15 подключены к временной ООС (синяя линия), которая работает только при включении уся (до подключения нагрузки).

R71 и R69 надо суммировать. В сумме получится необходимые 9.4 кОм

R70 скорее всего не нужен. Обсуждалось уже - это наследие еще УМВВ-89, в котором реле было на замыкание, а не на переключение.

Пусть хоть что то будет на время полета контактов реле.



[Rus2000]

R71 нужно разделить на два для улучшения теплового режима.
А разделены 10 и 15, которые и нагреться не успеют, т.к. работают несколько секунд при включении уся.



[Phantomas]

R71 нужно разделить на два для улучшения теплового режима.
А разделены 10 и 15, которые и нагреться не успеют, т.к. работают несколько секунд при включении уся.

Ааа про это... Это мелочи, при разводке конечно будут разделены.



[Rus2000]

Лучше сразу все исправить, по горячим следам. Потом что-то забудется, что-то пропустится, и на плате места не останется, как обычно.



[Sagittarius]

Что то я этот микрокап совсем ни пойму,ЛТС гораздо лучше,ну или мультисим.В них у меня данные практически всегда совпадали.
Но ЛТС удобней,легкое пополнение баз и вывод графиков наглядней .

Пока что сильных уж удобств ЛТС не заметил.
Графики в КАПе настраиваются на любой вкус.
Если сам не накосячишь, то и результаты в симуляторах совпадают.

Микрокап таки покруче ЛТС будет, чем больше в нем работаю, тем больше убеждаюсь в этом. Хотя Виктор меня за эти слова предаст анафеме. ;D

Анафема!



[Sagittarius]

Что такое анафема? По богословской схоластике - то, относительно чего стороны не договорились и принципиально не договорятся, что больше не обсуждается и откладывается на Суд Господен.



[Sagittarius]

Если сам не накосячишь, то и результаты в симуляторах совпадают.

Все симуляторы равны, но ЛТС - ровнее.
