Сверхлинейный УМ "Парус-808", или новая жизнь старых Бригов

[wakh]

Никакого желания скачивать две схемы к себе на комп, потом смотреть их, и потом стирать.
Если ты постоялец, то должен знать культуру нашего форума.



[Jenyok]

Усилитель Бриг-001 стерео, ревизия 2, схема усилителя мощности УМ ревизии 1, версия схем и плат 2 .
Гербер файлы для Китая и Тайваня.
.
Схемы и платы необходимо ПРОВЕРИТЬ !!!
.
PCAD 2006 SP1 .
Размер каждой платы 115 х 85 мм, ширина дорожек 0.50 мм, 1.00 мм , переходное отверстие D=1.4 x d=0.8 мм .
Компоненты DIP .
Платы левого и правого каналов усилителя мощности УМ .
.
Доработки.
На платах усилителей мощности УМ ревизии 2 реализована схема усилителя мощности УМ ревизии 1 версия схемы 2 .
Доработки схемы усилителя мощности УМ ревизии 1 обсуждались здесь на форуме. См. ссылку ниже.
.
https://rcl-electro.ru/threads/%D0%9...35/#post-17685
.
Все вновь введенные компоненты на схеме и на плате начинаются с индекса 100, например, R100, C100, VT100 и т.д.
Добавлены разъемы под винт с шагом 3.81 мм типа DG381-02, DG381-03 для входа, выхода, питания, транзисторов предвыходного, выходного каскада и транзистора термодатчика.
В качестве термодатчиков применены транзисторы КТ814Г (КТ816Г, BD140) которые винтами через изоляционные прокладки (слюда, оксиды алюминия) жестко прикручены к радиатору усилителя. Также, возможно, использовать и оригинальную конструкцию термодатчика, на плате имеется отверстие для этой цели.
Вместо защитных диодов Д104 применены диоды FR157 , можно использовать диоды КД105 , КД209 .
Вместо стабилитрона Д816Г применен стабилитрон 1N5365B 36 Вольт, 5 Ватт.
Стабилитроны типа BZX55C4V7 на 4.7 Вольта.
.
Транзисторы в корпусе TO-92
n-p-n BC546B Uкэ=65 Вольт
p-n-p BC556B Uкэ=-65 Вольт
n-p-n 2N5551 Uкэ=160 Вольт
p-n-p 2N5401 Uкэ=-150 Вольт
.



[Jenyok]

Модель транзистора КТ808 .
.
m(M) = e-003
u(U) = e-006
n(N) = e-009
p(p) = e-012
f(F) = e-015
.
.MODEL KT808 NPN
+IS=10F
+BF=200
+NF=959.516M
+VAF=100
+IKF=1000M
+ISE=1.04781P
+NE=1.32819
+BR=87.768M
+IKR=1.74259
+ISC=134.067F
+NC=2
+RC=304.835M
+CJE=2P
+MJE=500M
+CJC=1.89734N
+VJC=750.004M
+MJC=500.866M
+FC=500M
+TF=11.3898N
+XTF=500.953M
+VTF=9.99941
+ITF=15.4469M
+TR=454.404U
+EG=1.11
+mfg=USSR
.
Модели транзисторов КТ803 , КТ809А , КТ908А , КТ908Б.
.
.MODEL KT803 NPN(IS=10.0013F BF=188.54 NF=959.516M VAF=100 IKF=999.777M ISE=939.177F NE=1.40628 BR=94.1769M IKR=999.307M ISC=77.4497P NC=2 RC=324.659M CJE=2P MJE=500M CJC=1.5185N VJC=750.012M MJC=501.024M FC=500M TF=3.59562N XTF=508.073M VTF=9.99912 ITF=10.0488N TR=10N EG=1.11 mfg=USSR)
.
.model KT809a NPN(Is=130.1f Xti=3 Eg=1.11 Vaf=100 Bf=82.09 Ise=217.3p Ne=1.719 Ikf=5.346 Nk=.4488 Xtb=1.5 Br=2.813 Isc=2.51p Nc=1.493 Ikr=1.238 Rc=.1166 Rb=1.5 Cjc=394.4p Mjc=.3333 Vjc=.75 Fc=.5 Cje=1.737n Mje=.33 Vje=.75 Tr=847.7n Tf=24.96n Itf=23.15 Xtf=5 Vtf=60 mfg=USSR)
.
.model KT908a NPN(Is=114.5f Xti=3 Eg=1.11 Vaf=100 Bf=87.62 Ise=1.429p Ne=1.286 Ikf=8.713 Nk=.4649 Xtb=1.5 Br=1.423 Isc=2.393p Nc=1.53 Ikr=.9543 Rc=56.36m Rb=1 Cjc=974.7p Mjc=.3085 Vjc=.75 Fc=.5 Cje=1.737n Mje=.33 Vje=.75 Tr=1.534u Tf=1.984n Itf=18.5 Xtf=3.4 Vtf=50 mfg=USSR)
.
.model KT908b NPN(Is=114.5f Xti=3 Eg=1.11 Vaf=100 Bf=88.91 Ise=803.2f Ne=1.272 Ikf=9.223 Nk=.4226 Xtb=1.5 Br=1.285 Isc=2.344p Nc=1.542 Ikr=1.09 Rc=69.93m Cjc=974.7p Mjc=.3085 Vjc=.75 Fc=.5 Cje=1.737n Mje=.33 Vje=.75 Tr=1.534u Tf=1.984n Itf=18.5 Xtf=3.4 Vtf=50 mfg=USSR)
.



[Jenyok]

Драйвера нужны быстрые, т.е. 1837/4793, 1930/5171 и аналогичные. КТ814-817 здесь не работают. С КТ850/851 схема работала неустойчиво, возможно, нужно было уточнить коррекцию, или попались неудачные экземпляры.

Добрый день.
.
Чем еще можно заменить транзисторы драйвера ?
Транзисторы оригиналы 2SA1837 / 2SC4793, 2SA1930 / 2SC5171 сейчас очень трудно найти. В основном подделка китай...
.
Возможно ли использовать транзисторы КТ961-КТ626 или КТ644-КТ646 ?
.
Жду Вашего ответа.
.



[Rus2000]

Модели транзисторов

Это есть в нашей сборке.

Возможно ли использовать транзисторы КТ961-КТ626 или КТ644-КТ646 ?

В даташитах, вроде, все есть.
644/646/961/626 с соответствующими индексами можно попробовать.
Напряжение питания должно быть на 20-25% меньше, чем половина максимального Uкб транзистора.



[sabbath]

Транзисторы оригиналы 2SA1837 / 2SC4793, 2SA1930 / 2SC5171 сейчас очень трудно найти.

Если не брезгуете б/у... Брал сам, отличные транзисторы... Подорожали, правда, со времени последней покупки...

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация



[boss22]

Если не брезгуете б/у... Брал сам, отличные транзисторы... Подорожали, правда, со времени последней покупки...

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация

Сейчас большая проблема оплатить на Алиэкспресс. Неделю назад сам столкнулся с этим. Платежи не проходят.



[wwwwadim]

Сейчас большая проблема оплатить на Алиэкспресс. Неделю назад сам столкнулся с этим. Платежи не прохо

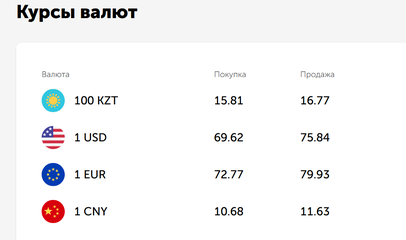

Платите QIWI. У них выгодный курс. Только конвертировать надо во время торгов.

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация



[АлександрДК]

Сейчас большая проблема оплатить на Алиэкспресс. Неделю назад сам столкнулся с этим. Платежи не проходят.

Никаких проблем с оплатой, мобильный платёж используйте, вчера платил



[boss22]

Никаких проблем с оплатой

Ну я пытался как обычно, картой VISA.
Буду пробовать другие виды платежей. Спасибо за подсказку.



[Евгений]

Ну я пытался как обычно, картой VISA.
Буду пробовать другие виды платежей. Спасибо за подсказку.

Попробуйте скачать новое приложение алиэкспресс. Я на днях оплачивал визой.



[boss22]

Попробуйте скачать новое приложение алиэкспресс

Эээ.... Я как бы сторонник того, чтобы не грузить в телефон ничего лишнего. Посмотрел как друг в своё время пользовался мобильной версией. Хотелось плакать. Какая-то она не такая, урезанная что ли. Или я привык к компьютеру.
Хотя идея хорошая. Ради интереса надо попробовать. Спасибо за наводку.



[Jenyok]

Коллеги, вот вопрос.
.

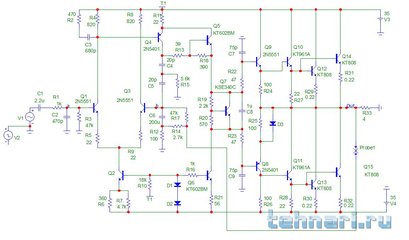

Почему в не симметричном выходном каскаде ВК НЕ используют назовем так, принцип усилителя Шушурина, когда инвертер сигнала сделан на маломощном транзисторе, а после стоят предвыходные (средней мощности) и выходные (мощные) транзисторы одной проводимости n-p-n ?
Что в этом плохого то ?
.
См. прикрепленную картинку.
Транзистор на картинке Q8 .
.



[wwwwadim]

Ну я пытался как обычно, картой VISA.
Буду пробовать другие виды платежей. Спасибо за подсказку.

У меня виза тоже нормально. Правда только в рублях. От баксов отрезали.



[lopuh]

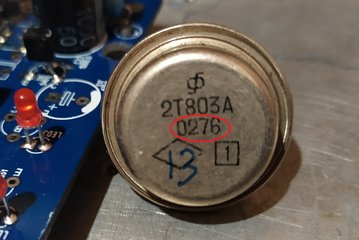

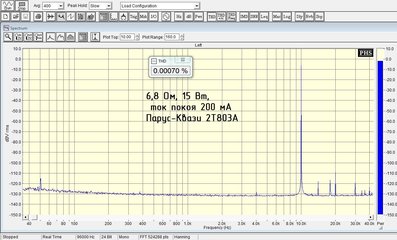

Фотоотчет:



[Rus2000]

Фотоотчет

Замечательно!
А какие искажения у источника сигнала?



[finn32]

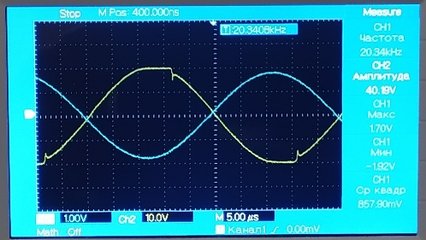

Удалось генерацию победить?



[lopuh]

А какие искажения у источника сигнала?

При этих измерениях- примерно 0,00017...0,00019%, в основном 2-я и 3-я гармоники. Генератор несколько расстроен, чтобы получить амплитуду сигнала повыше. Минимальные искажения генератора при выходной амплитуде около 0.55В на стандартное входное сопротивление приемника 47кОм.
Измерения усилителя через буфер- уже дали бы немного лучший результат (проверено на максимальной версии Паруса). По-хорошему, нужен сверхлинейный усилитель для генератора с Ку=3...4 и возможностью работы на небольшое входное сопротивление инвертирующего усилителя.
Чтобы измерять с 3...4 нулями после запятой-измериловкой надо серьезно заниматься.



[lopuh]

Удалось генерацию победить?

Не. Работает с цобелем на выходе.
