Сверхлинейный УМ "Парус-808", или новая жизнь старых Бригов

[Gerasim]

Такую цепь подключать? Это из PDF файла по настройке макси версии.
Генератор меандра у меня выдает 0.6 в 2кГц, амплитуда, видимо, недостаточна и меандр на выходе чистый без выброса. Достаточно ли испытания в клипе?



[finn32]

Такую цепь подключать?

Обязательно.

Достаточно ли испытания в клипе?

Достаточно.



[Gerasim]

Столкнулся с тем, что на место конденсатора ФНЧ 680 пф кроме керамики нет ничего. Есть КМ-6, рыжий такой, за ними барыги на радиорынках гоняются, насколько возможно их применение в подобных цепях, это тоже, вроде, керамика.



[finn32]

В основном ее и ставят. Или слюду.



[pap_nev]

Столкнулся с тем, что на место конденсатора ФНЧ 680 пф кроме керамики нет ничего. Есть КМ-6, рыжий такой, за ними барыги на радиорынках гоняются, насколько возможно их применение в подобных цепях, это тоже, вроде, керамика.

Мой опыт по КМ- конденсаторам в сигнальных цепях- негативный.
Лучше керамику, если это NP0 или все-таки поискать пленочный.



[Gerasim]

В схеме на выходе уже стоит последовательная цепочка R36-10 Ом и С25 0.1мкФ, как и на картинке и она у меня уже запаяна на плате. Означает ли это, что схема с картинки должна выглядеть иначе? Или же этот узел повторять в точности?



[Rus2000]

Или же этот узел повторять в точности?

Повторите.
Это позволит снизить помехи, попадающие в усилитель со стороны АС.



[Gerasim]

Нашел провод 1.7мм для катушки, намотал, воспользовавшись программой Coil32 от DAAS, потому как измерить нечем. В обсуждениях подобной катушки наткнулся на мнение, (после того как спаял) что возможно взаимовлияние катушек каналов и оно минимально при горизонтальном расположении катушек перпендикулярно друг другу. Насколько это критично и надо ли переделывать?



[Emc]

Этот узел с индуктивностью выравнивает емкостную нагрузку АС и отвязывает емкостную составляющую нагрузки и проводов -до 0.1 мкф от выхода усилителя, тем самым сохраняя его запас по фазе и амплитуде ,т.е сохраняя исходную устойчивость усилителя как при резистивной, а не комплексной нагрузке.



[pap_nev]

Насколько это критично и надо ли переделывать?

Если есть возможность сделать лучше, то почему бы и нет. Я располагаю катушки перпендикулярно осями и мотаю их тором с компенсацией объемного витка.

Этот узел с индуктивностью выравнивает емкостную нагрузку АС и отвязывает емкостную составляющую нагрузки и проводов

А еще по этой катушке бегает неплохой ток и ловятся внешние поля. И чем больше площадь контура, тем эффективнее это происходит. Поэтому лучше, если есть возможность, поработать над конструктивом, о чем и был вопрос.



[boss22]

В обсуждениях подобной катушки наткнулся на мнение, (после того как спаял) что возможно взаимовлияние катушек каналов и оно минимально при горизонтальном расположении катушек перпендикулярно друг другу.

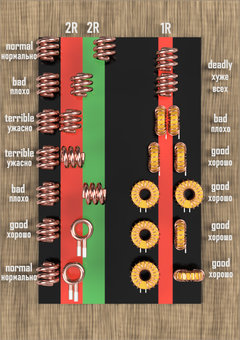

По моему, если память мне не изменяет, где-то на этом форуме я видел хорошую табличку с расположением катушек и их влиянии друг на друга. Скачал рисунок. Теперь руководствуюсь им. Может это как-то Вам поможет.



[Gerasim]

Я располагаю катушки перпендикулярно осями и мотаю их тором с компенсацией объемного витка.

Да, я читал, что это идеальный вариант, но мне нечем измерить, поэтому намотал так, просто рассчитал в программе.

Скачал рисунок. Теперь руководствуюсь им. Может это как-то Вам поможет.

Спасибо, теперь тоже буду руководствоваться этим рисунком)



[drdupery]

теперь тоже буду руководствоваться этим рисунком)

здесь картинка эта фигурирует + доп информация



[Sаgittarius]



[SAB 2]

Кстати, в дополнение к первому посту, данной схемой можно апгрейдить не только Бриги/Барки и прочее с выходниками КТ808А, а так же Орбиту-002, в которой УМ- "любимый" Виктором Квод с выходниками КТ808АМ в корпусе ТО-3



[Rus2000]

В Орбиту можно поставить и комплементарные транзисторы.
А вот кремниевых мощных PNP транзисторов в корпусе КТЮ-3-20 я пока не встречал.

Наверное, единственным весомым аргументом в пользу применения квазикомплементарного ВК в современном усилителе можно считать только возможность быстрого безболезненного апгрейда старых усилителей, выходной каскад которых выполнен на транзисторах в корпусе КТЮ-3-20:

(КТ808, КТ802, КТ803 и др.)



[Jenyok]

Сами мы НЕ местные, помогите плиз...
.
Какой вариант схемы лучше сделать ?
1-й или 2-й вариант схемы ?
См. прикрепленные файлы.
.



[Jenyok]

Сами мы НЕ местные, помогите плиз...
Схемы предложены Sagittarius , отличаются включением операционного усилителя ОУ.
.
Какой вариант схемы лучше сделать ?
1.2-й или 2.2-й вариант схемы ?
См. прикрепленные файлы.
.



[wakh]

Никакого желания скачивать две схемы к себе на комп, потом смотреть их, и потом стирать.
Если ты постоялец, то должен знать культуру нашего форума.



[Jenyok]

Усилитель Бриг-001 стерео, ревизия 2, схема усилителя мощности УМ ревизии 1, версия схем и плат 2 .
Гербер файлы для Китая и Тайваня.
.
Схемы и платы необходимо ПРОВЕРИТЬ !!!
.
PCAD 2006 SP1 .
Размер каждой платы 115 х 85 мм, ширина дорожек 0.50 мм, 1.00 мм , переходное отверстие D=1.4 x d=0.8 мм .
Компоненты DIP .
Платы левого и правого каналов усилителя мощности УМ .
.
Доработки.
На платах усилителей мощности УМ ревизии 2 реализована схема усилителя мощности УМ ревизии 1 версия схемы 2 .
Доработки схемы усилителя мощности УМ ревизии 1 обсуждались здесь на форуме. См. ссылку ниже.
.
https://rcl-electro.ru/threads/%D0%9...35/#post-17685
.
Все вновь введенные компоненты на схеме и на плате начинаются с индекса 100, например, R100, C100, VT100 и т.д.
Добавлены разъемы под винт с шагом 3.81 мм типа DG381-02, DG381-03 для входа, выхода, питания, транзисторов предвыходного, выходного каскада и транзистора термодатчика.
В качестве термодатчиков применены транзисторы КТ814Г (КТ816Г, BD140) которые винтами через изоляционные прокладки (слюда, оксиды алюминия) жестко прикручены к радиатору усилителя. Также, возможно, использовать и оригинальную конструкцию термодатчика, на плате имеется отверстие для этой цели.
Вместо защитных диодов Д104 применены диоды FR157 , можно использовать диоды КД105 , КД209 .
Вместо стабилитрона Д816Г применен стабилитрон 1N5365B 36 Вольт, 5 Ватт.
Стабилитроны типа BZX55C4V7 на 4.7 Вольта.
.
Транзисторы в корпусе TO-92
n-p-n BC546B Uкэ=65 Вольт
p-n-p BC556B Uкэ=-65 Вольт
n-p-n 2N5551 Uкэ=160 Вольт
p-n-p 2N5401 Uкэ=-150 Вольт
.
