Имхуется что лучше бы было первые микрухи по схеме отделить RC фильтрами по питанию от выходных микрух композита, разводка конечно-же усложнится.


Trisector

Новичок
20 Ноя 2017
60
49

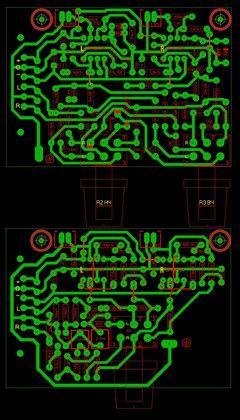

На плате место под какие-то конкретные типы R2 и R3, или они нарисованы условно - место для запайки...
Место для запайки конкретного типа - линейная характеристика, 20 кОм, китайцы называют их WH148 или ALPS RK16, то есть B20k.
Пятачок в левом углу - для заземления корпусов потенциометров.


BINA

Новичок
8 Дек 2020
41
39
55

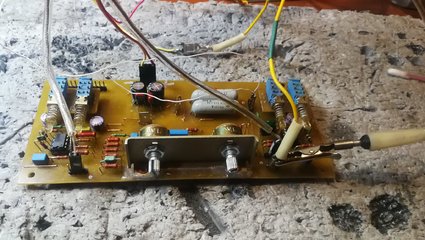

Собрал на скорую руку для эксперимента и сравнения ПУ по схеме Crown IC-150A ,ОУ OPA2132., как говорили уже в начале темы понравились частоты с нужными загибами , самое для меня главное что СЧ на месте , не больше не меньше ( как в матюшкине) , НЧ отлично , собранный и не бубнящий бас , ВЧ немного многовато но это поправимо. Сейчас займусь более правильной платой с перем. резисторами на плате и установлю IMG_20210902_153252.jpg в усилитель вместо ПУ c тб Матюшкина , посмотрим что получится.


Последнее редактирование:

017_

Новичок
23 Ноя 2020
44
26
41
Как звучит?
Как тембра?
Как ведет себя в клипе?
Клип не смотрел, сделаю.
Послушал.

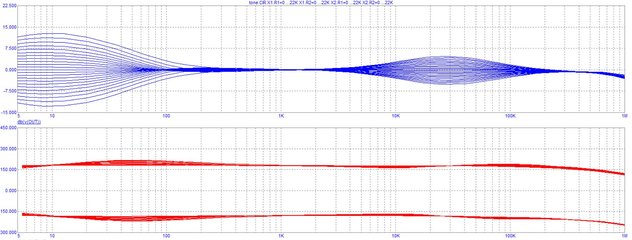

диапазон регулировки, как видно изт АЧХ не большой, но на слух считаю оптимальным.
можно обйтись и без ТБ, но иногда хочется поддать басов.

Субъективно звук не становиться хуже при отключении ТБ (предусмотрен обход ТБ на сигнальных реле) в связке коммутатор - ТКРГ на AD845-ТБ - Парафин.

Насладиться звучанием не успел, при включении ТБ появился не большой фон 100Гц. разбираюсь с этим:

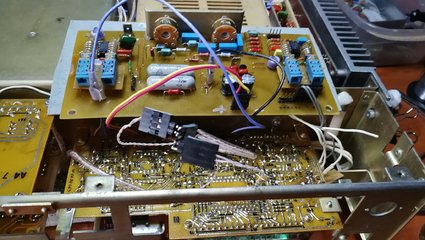

ТБ подключен, в качестве сигнальных проводов витой МГТФ. на плате устновлен отдельный стабилизатор +/-15В на 78(9) L015, реле обхода ТБ.

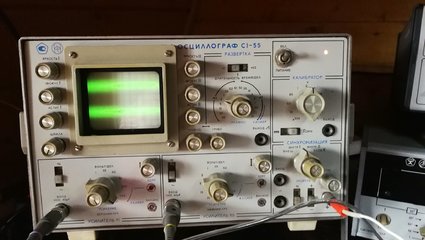

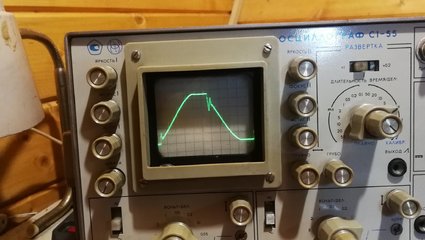

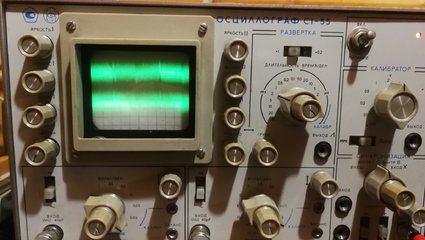

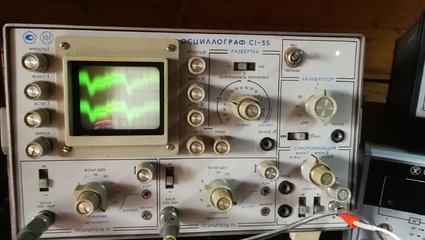

На выходах УМ кривульки с частотой слкдования 100Гц (ожидаемо сеть), чувствительность 20мВ/дел.
хоть размах не большой в АС слышно хорошо.

Логично предположить, что проблема в топологии подключения м-ду блоками, но нет.
Если скоммутировать те же провода на прямую

фона как и не было.

Причем на всех платах сигнальные общие разделены от общих питания, которые соеденияются в одной точке на плате. Сигнальные общие соеденены с корспусом от ТКРГ.

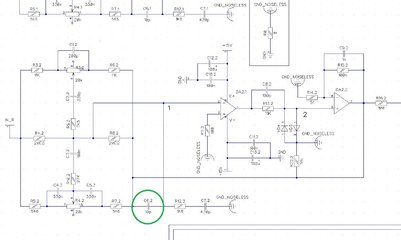

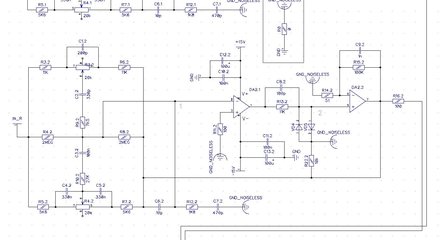

Разделение общих ТБ показано на схеме.

Еще один момент.
ТБ работает на оринигинальных OPA 2134, при использлвании ОУ общего применения таких как LF422, TL072 и китайском перемарке под LME49720 происходит жесткий самовозбуд на ВЧ в несколько МГц.


NEULO

Он же "Лом_2", он же "Ageres". Флудер и лжец.
4 Ноя 2020
1,405
969
50
Во первых хотелось бы попросить не начинать ломать глаза форумчанам, уважайте ваших товарищей.
Во вторых при установке ТЛ-071 кто сказал что оно не должно будиться? ОБЯЗАНО. Это вам не пред на одном транзисторе а девайсина с сотнями ДБ усиления, местами. Чтобы не будилось на ТЛ-071 нужно увеличить выделенный кондёр до 20-30пф. Должно помочь.


017_

Новичок
23 Ноя 2020
44
26
41
не начинать ломать глаза
сила привычки, по мне темный фон мягче для глаз.

Отсоединил общий стабилизатора +/-15В от сигнального общего и вынес отдельным проводом среднюю точку аппарата.
Помогло.
есть какая то легкая помеха, но это вероятно по сети, в деревне всякое бывает.

Клип.
Подскажите, как можно улучшить.

Спасибо.


FrolovAndrew

Постоялец
11 Май 2019
423
166
29
Клип не смотрел, сделаю.
Послушал.
диапазон регулировки, как видно изт АЧХ не большой, но на слух считаю оптимальным.
можно обйтись и без ТБ, но иногда хочется поддать басов.

Субъективно звук не становиться хуже при отключении ТБ (предусмотрен обход ТБ на сигнальных реле) в связке коммутатор - ТКРГ на AD845-ТБ - Парафин.

Насладиться звучанием не успел, при включении ТБ появился не большой фон 100Гц. разбираюсь с этим:
ТБ подключен, в качестве сигнальных проводов витой МГТФ. на плате устновлен отдельный стабилизатор +/-15В на 78(9) L015, реле обхода ТБ.
Посмотреть вложение 58240
Вместо родного УМ что туда сделал?
На какую нагрузку работает?


JoyJo

Новичок
8 Дек 2021
97
26
35
Приветствую.
Не занимаюсь продвижением никого и нечего, а хочу разобраться.
Тут ( ) - почему то после перенаправления форму пишет, что данной темы не существует. На всякий случай оставлю следующую навигацию: тема - , страница 50

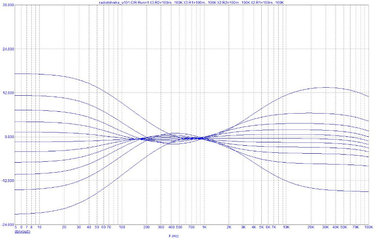

На данной странице рассматривается ТБ для замены родного от Радиотехники У-101. Семейство АЧХ не шибко страшное, насколько я могу судить.

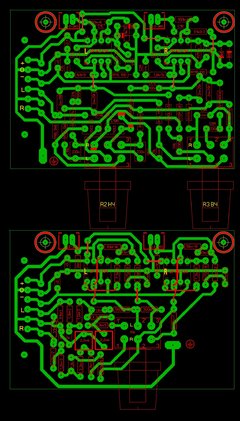

Пока есть только плата: я её перерисовал. Схемы пока нет. Автор сего пользователь - SSC. Как отрисую схему - дополню. Возможно, для общей оценки положения вещей сгодиться.
До посещения данного форума думал её и использовать, но теперь я в полном замешательстве чего я хочу/понимаю/могу.
По идее, планируется двойное моно: младшая версия Паруса с буфером по входу.
Т.к. нет ни звуковой карты, ни отдельно АЦП хотелось бы использовать "штатный" ТБ на постоянной основе, но через реле организовать возможность подключения внешних источников сигнала напрямую в буфер: отключать шатный ТБ, перечключая сигнал на буфер.
Опять таки, если у каждой связки "буфер+Парус" будет своё питание, то как избежать земляной петли при использовании одного ТБ на два моно?


Вложения

Janis

Не проверенный
3 Ноя 2021
8
7
64
Cновым годом!предлагаю версию пп на выводных елементах регулятора громкости и регулятора тембров.тип разёма рппм24-12ш3.С уважением Janis!


Вложения
