Стенд для измерения параметров ОУ

[MakarOFF]

КР1407УД3, напряжение питания +-11,3 Вольта, токозадающий резистор 220 кОм, ток управления 100 мкА, усиление на 20 кГц 84,5 дБ, на 100 кГц 70,6 дБ. Завод изготовитель перечёркнутая Омега, дата изготовления В1.



[FrolovAndrew]

По поводу opa604 тут мерили 2604 и 60дб на 20кгц, почему в даташите пишут 0.0003 на 1кгц? Не может же опер дающий такое усиление на 20к иметь такие х.р на 1кгц, либо на 0 ошиблись или там включение другое...



[12943]

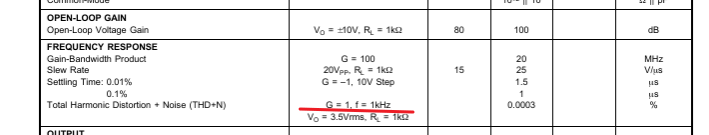

Смотрю условия измерения и вижу: 0,0003% при G=1, значит повторитель.

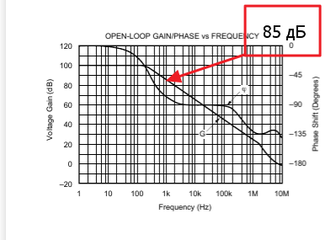

Определяю опенлуп на 1 кГц - примерно 80 дБ. Все эти децибелы - глубина ООС в повторителе.
Значит без ООС - 0,0003% * 10000 = 3%.



[FrolovAndrew]

Смотрю условия измерения и вижу: 0,0003% при G=1, значит повторитель.
Определяю опенлуп на 1 кГц - примерно 80 дБ. Все эти децибелы - глубина ООС в повторителе.
Значит без ООС - 0,0003% * 10000 = 3%.

То есть в композите нормально будет?



[Alan Bins]

Лимит ? Там и 544УД2 прекрасно работает .

Хочешь совсем фэншуй (а зачем ?) купи LT1122.

Помни ! Надо ОУ с Ку@20 кГц не более 56-58 дБ .



[FrolovAndrew]

Лимит ? Там и 544УД2 прекрасно работает .

Хочешь совсем фэншуй (а зачем ?) купи LT1122.

Помни ! Надо ОУ с Ку@20 кГц не более 56-58 дБ .

На напалм или парус.
LT1122 где ее взять она дорогая. Нужно в дип8.



[fagos]

Нужно в дип8.

Андрей, на алике можно за копейки купить панельки переходные с SO-8 на DIP-8, продаются прям по 50 штук кажется. И все вопросы с корпусами будут решены - ставишь цанговую панельку и перетыкаешь как тебе хочется.



[Alan Bins]

На напалм или парус.
LT1122 где ее взять она дорогая. Нужно в дип8.

В НАПАЛМ или Парус ставь LM318 .

Лучшие ОУ по совокупности параметров по словам Агеева .

Sapienti sat.



[sergei_sms]

Ребят, потерял табличку... ткните, где она живет...



[pap_nev]

а чем эта табличка поможет? В даташитах можно смотреть Кус на 20 кГц. А так, лучше измерять то, что есть, чтобы, по крайней мере, отсеять левак.



[sound]

Ребят, потерял табличку... ткните, где она живет...

тут?



[sergei_sms]

тут?

не, отсюда фотку взял, а сама табличка где-то по форумам



[sergei_sms]

а чем эта табличка поможет? В даташитах можно смотреть Кус на 20 кГц. А так, лучше измерять то, что есть, чтобы, по крайней мере, отсеять левак.

а в ней как раз "правак", чтобы отсеять левак



[Rus2000]

Ребят, потерял табличку... ткните, где она живет...

Подобную табличку лучше составить свою собственную.
Будете иметь четкое представление о параметрах имеющихся ОУ.

Вот, например, тов. Зелёный не поленился, и теперь четко знает, какой его ОУ чего стоит.



[sergei_sms]

Здесь живет

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация



[Alexey_192]

Здравствуйте!

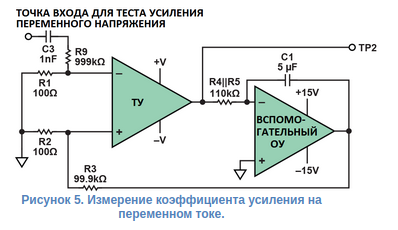

Собрал стенд на макетке вот по такой схеме, найденной в гугле.

Но вот не хочет запускаться. Прёт возбуд с TP2, хоть убейся. Причём частота и амплитуда возбуда зависит от ТУ. В качестве вспомогательного пробовал LF411 и TL071.
Что тут может быть ? Заведомо нерабочая схема, или искать ошибку в монтаже ? Если что, конденсатор между плюсовой и минусовой шиной воткнул.



[Rus2000]

Что помешало собрать многократно проверенную схему?



[Rus2000]

Прёт возбуд с TP2 ... что может быть?

Правильно заданный вопрос содержит бОльшую часть ответа.
"Прет возбуд ... что может быть?", это не вопрос.
Надо знать, что происходит при заземленном входе. Какая постоянка на выходе проверяемого ОУ? Какая частота возбуждения? Что на выходе интегратора?
Ну и т.д...



[alexcp]

Судя по цвету, схема взята у Analog Devices - поиск быстро находит

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация

.

Налицо две вложенных петли ООС, а коррекция отсутствует. Попробуйте параллельно R3 подключить конденсатор - емкость нужно подобрать, скажем, от десятка пикофарад и выше.



[alexcp]

Оригинал в виде PDF
