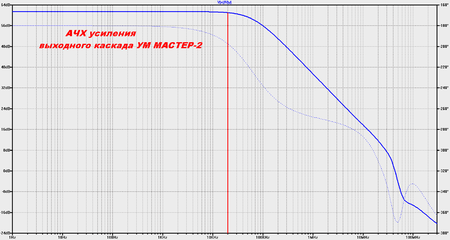

Ну, вот. По скромнячку. Свыше 40 МГц фед. Но я подозреваю, что симуль занижает Ку. Не раз уже пойман.
Например, в К157УД2 второй каскад вносит в железе 5.000 раз, в симуле -
в 10 раз меньше.
УМ Фотон, или модернизация усилителя с ТОС
- Автор темы Rus2000
- Дата начала
Ну, вот. По скромнячку. Свыше 40 МГц фед. Но я подозреваю, что симуль занижает Ку. Не раз уже пойман.
Например, в К157УД2 второй каскад вносит в железе 5.000 раз, в симуле -
в 10 раз меньше.
Конечно по-скромнячку.
Всего 60дБ.
Что даст Фед не ниже 20МГц.
А от Фотона требуешь 80дБ?
Ты нормальный?
То есть, не дочитал даже абзаца.
Нормальный ВК УН, например, ВВС-2011, в железе даёт 15.000 раз/20к
Ну да. И занижает Фед.
А реально там не 40МГц, а все 200.
Это ты подозреваешь?
Это в столбик считается.
Как у Видерхольда.
Делишь импеданс нагрузки на импеданс между базами последнего дифа.
Фантазер...
Сложи все емкости в нагрузке.
Получится 65-70пФ.
Это 120кОм/20к.
Плюс параллельно 340кОм.
В итоге - 88кОм.
R эмиттеров и межэмиттерные резисторы дифа сам сложишь?
Подсказка: 8,8 Ома никак не получится.
Последнее редактирование:
Ну здрасьте.
Речь идет о транзисторных усях, имеющих два каскада усиления.
"Ну да, конечно!" (с)
(Русский язык - единственный в мире, в котором двойное утверждение означает отрицание).
Отлично. Там меж эмиттерами дифа стоит 1кОм.
Итого имеем 220 раз усиления, или 46дБ. Т.е. полоса - 4+МГц.
Вот тебе и "И?".
Кого ты пытаешься надурить?
На звук повлияло не только изменение Кус, но и снижение тока покоя УН и введение слежения во входной каскад. Т.е. комплекс мер. Неправильно говорить, что ТОЛЬКО высокий Кус обеспечил этот эффект.
Рус схему первоначальной базовой переработки просто не показал, поэтому со стороны не очень понятно, о чем речь.
Изначально мы даже подумали, что эффект получен не без помощи резисторов 221,222.
Кстати, у кого-нибудь есть предположение зачем они? Я так и не понял. Похоже на местную ОСь в ВК...
Рус схему первоначальной базовой переработки просто не показал, поэтому со стороны не очень понятно, о чем речь.
Изначально мы даже подумали, что эффект получен не без помощи резисторов 221,222.
Кстати, у кого-нибудь есть предположение зачем они? Я так и не понял. Похоже на местную ОСь в ВК...
Последнее редактирование:
Не. Мы так не думали.
Лишь проверили на всякий пож случай.
Последнее редактирование:
Первая в первом посту.
К ней последовательно прикручивали каскоды, меняли режимы и повышали чувствительность.
Об этом написано в первом сообщении.
Есть и более простые варианты проверки, чем нормирующий сверхлинейный усилитель.
Наверное, пора мне завязывать с писаниной. Все-равно никто не читает...
Проверили ДО основных выводов. Поэтому таки думали. Но это не суть. Назначение резисторов до сих пор не ясно.
Не совсем.

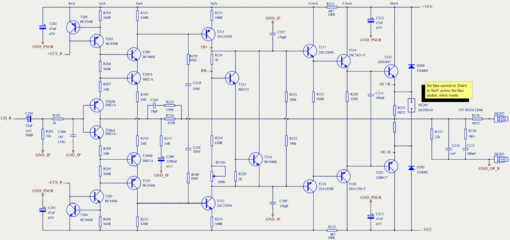

Изначальная собранная схема была такая, если помнишь.
Помню.
Но я начинал с той, что в первом посту.
К этой пришли, когда дело дошло до сборки макета...
Настроилось все без проблем, работало без нареканий. При сравнении в лоб с Сайрусом выяснилось, что подача не такая. Меня это озадачило и я начал искать причины: сначала проверил резисторы- не то.
Потом добавил каскоды во входной каскад- лучше, но все еще не то. Потом увеличил Кус до исходного. Последним штрихом стало уменьшение тока покоя УН. Теперь, при сравнении в лоб, подача Фотона такая же живая, как и у Сайруса. Но искажений и интермодов на больших мощностях меньше, что только плюсом к комфортному звучанию.
Основной вклад дало каскодирование входного каскада и снижение ТП УН, как по мне. Высокий Кус немного улучшил микродинамику.
Сразу скажу, что Рус был не в восторге от потери линейности, потому всю "вину" беру на себя.
Сразу скажу, что Рус был не в восторге от потери линейности, потому всю "вину" беру на себя.
