[YuriyB]

Если я всё правильно сделал, то тройка Акопова с каскодом и Баксандал с каскодом на 20 кГц одинаковы. На частотах ниже 10кГц тройка даёт фору всем остальным. ;D



[YuriyB]

Что-то в этом роде?

Да, только у Вас на базе каскода слишком большое смещение. В реальном усилителе отгрызёт эти вольты от мах возможной амплитуды выходного сигнала.



[Rus2000]

Хорошо Баксандал с каскодом работает..
Но тройка Акопова лучше и проще.

Я немного напутал. Посмотрите внимательно на 4 пару. Это немного не то.
5я пара, Баксандал с каскодом. Сиреневый график.

R23, R24 и C5 должны шунтировать коллекторный переход крайнего транзистора (Т12).
На коллекторном переходе Т11 переменного напряжения практически нет.



[YuriyB]

Хорошо Баксандал с каскодом работает..
Но тройка Акопова лучше и проще.

Я немного напутал. Посмотрите внимательно на 4 пару. Это немного не то.
5я пара, Баксандал с каскодом. Сиреневый график.

R23, R24 и C5 должны шунтировать коллекторный переход крайнего транзистора (Т12).
На коллекторном переходе Т11 переменного напряжения практически нет.

Тройка Акопова + каскод против Баксандал + каскод.
По вашей инструкции. Я разницы не вижу.



[Rus2000]

Тройка Акопова + каскод против Баксандал + каскод.
По вашей инструкции. Я разницы не вижу.

Каскодированные варианты практически идентичны простому Баксандалу.
Добавьте к этой парочке тройку Акопова БЕЗ каскода. Все будет видно.

Обновлено:
Исправил модель...



[Sagittarius]

Если теперь опорное напряжение дополнить переменной составляющей и ввести директиву расчёта искажений, можно просчитать и линейность преобразования напряжения разных значений в ток для всех вариантов ГСТ.



[Sagittarius]

Если я всё правильно сделал, то тройка Акопова с каскодом и Баксандал с каскодом на 20 кГц одинаковы. На частотах ниже 10кГц тройка даёт фору всем остальным. ;D

Одно плохо: Укб Т6 отрицательно. Надо включить диод Д1:

Ввиду малого динамического сопротивления диода подавление паразитов падает незначительно, а Укб подросло на 0,6 В. Вариант Акопова (с диодом) показывает и самую высокую линейность для усиления с базы - две десятитысячных процента. У противников - на порядок выше.

Инженер Акопов победил господина Бансандала.



[Phantomas]

Инженер Акопов победил господина Бансандала.

Однако, и силы не равные 3 транзистора супротив 2-х. И еще, подозреваю, что сэр Баксандал не в курсе, что его именем назвали двойку транзисторов.



[Sagittarius]

Ну, Баксандалу, оно, можеть, и не нужно. А нам нужно знать: лишний транзистор поставил - на порядок искажения сбил.
В низких искажениях любая свинья понимаеть, даже Мысинин с Гомильным.



[wakh]

Инженер Акопов победил господина Бансандала.

В чём я никогда не сомневался.

И еще, подозреваю, что сэр Баксандал не в курсе, что его именем назвали двойку транзисторов.

Также как господин Акопов не в курсе, что его именем назвали тройку транзисторов.

Изучаю ЛТ-спайс. Видео Фантомаса просмотрел раз 5. Нахожу мелкие неточности, Например он там говорит, что комментарии нельзя писать по русски. Ничего подобного! Пиши, пиши, хоть обпишись. ;D



[wakh]

Одно плохо: Укб Т6 отрицательно. Надо включить диод Д1

Здесь можно увеличить ток эмиттера Т4 уменьшением резистора 15 кОм.



[Phantomas]

Изучаю ЛТ-спайс. Видео Фантомаса просмотрел раз 5. Нахожу мелкие неточности, Например он там говорит, что комментарии нельзя писать по русски. Ничего подобного! Пиши, пиши, хоть обпишись. ;D

У меня не писал, помню на 100% . Да и сейчас не пишет:

http://rcl-electro.ru/img_user/23:45:46-Image 7.png

То видео писал первый и единственный раз, так что извиняйте, если где накосячил. :-\



[wakh]

Странно.
Может у тебя 4-й ЛТС? Или шрифт по умолчанию не кириллица?
У меня везде главный шрифт Colibri



[Phantomas]

Странно.
Может у тебя 4-й ЛТС? Или шрифт по умолчанию не кириллица?
У меня везде главный шрифт Colibri

Да, у меня ЛТС4, в ЛТС17 у меня глюки, не возможно нормально работать. Со шрифтом на знаю где посмотреть. Win10 у меня.



[wakh]

Win10 у меня

Ну ты попал! ;D



[Phantomas]

Как шрифт поменять уже нашел, но ЛТС17 это врядли поможет. http://rcl-electro.ru/index.php?topic=549.msg16255#msg16255



[Rus2000]

Вариант Акопова (с диодом) показывает и самую высокую линейность для усиления с базы - две десятитысячных процента. У противников - на порядок выше.

Если обнулить переменную составляющую источника питания, то искажения у всех вариантов практически одинаковы. ЧЯДНТ?



[YuriyB]

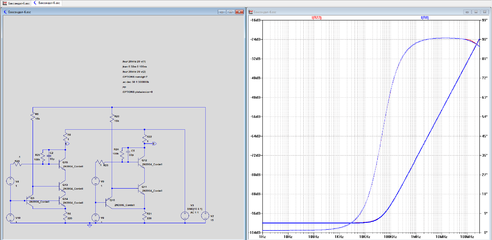

Поменял немного каскодно-Баксандальную тройку.
Всё ли я сделал правильно?
UPD:
Добавил файл линейность.



[Rus2000]

для наглядности можно паразитную емкость увеличить на порядок-два (Сpar)...



[Rus2000]

Не нравятся микроамперные токи через диод смещения.
Вот так получше будет:
