Alan Bins
Штурман Билли
Я думаю стоит оставить только эту схему .
https://rcl-electro.ru/threads/Искажения-пассивных-компонентов.266/post-76127
Как писал тов Рус на плату реле идет один провод.
Универсальная модульная усилительная платформа "Ориентир"
- Автор темы Rus2000
- Дата начала
https://rcl-electro.ru/threads/Искажения-пассивных-компонентов.266/post-76127
Как писал тов Рус на плату реле идет один провод.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Для лохов.
Это толерантно.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Запросто. Хоть и не рекомендую такое включение, но транзисторный пробник
Простой измеритель беты и Uкэ0гр
проверяет все типы транзисторов с Rб-э 10 кОм, что равносильно обрыву.
Германий имел здоровенную утечку Ик-б (единицы - десятки мкА) и такого не мог.
Alan Bins
Штурман Билли
Наоборот ,компенсатор для всех!(естественно на больших платах Мини-Магнум).
А вот в необходимости интегратора у многих есть бОльшие сомнеия ,особенно для УМ в неинверте.
Посему надо один из отдельных вариантов не с исключением компенсатора ,а интегратора.
Rus2000
I=U/R
Чота не пойму вас, тов. Кришна.
Вчера был разговор о неинвертирущем интеграторе.
Сегодня - толерантно.
Alan Bins
Штурман Билли
Я так понял тов. Кришну ,что без компенсатора слушают только упомянутые им лохи ,посему исключать
его из списка сервоузлов нельзя.
wakh
Вахтанг, Москва
Это не равно обрыву, т. к. обратный ток база-коллектор порядка 2-3 мкА создает на этом резисторе всего 20 - 30 мВ, что недостаточно для отпирания транзистора. Равносильно обрыву был бы резистор 300 кОм и более. В этом случае базовый ток, умножаясь на Кус. транзистора - отпирает его.
Rus2000
I=U/R
Усилители с асимметричным клипом перекашивают интегратор вплоть до отключения защиты по постоянному току.
Rus2000
I=U/R
Нет.
Только один провод от точки соединения диодов.
Во-вторых, будут.
А во-первых, база одного из них привязана к земле резистором 1МОм. Главное, что нет напряжения смещения ВК. Т.е. ток покоя всех транзисторов тройки будет нулевым.
Можно для полного комфорта поставить на базы каждого из транзисторов по 2МОм.
Но особого смысла в этом не вижу.
Последнее редактирование:
wakh
Вахтанг, Москва
Хорошо, меня именно этот вопрос волновал,
т. к. опыта с новым поколением выходных транзисторов у меня нет, а старые тут бы пробились однозначно.
Сделаю так, как нарисовано, хотя это не термоузел Ридико.
Последнее редактирование:
wakh
Вахтанг, Москва
Я имел в виду, что диоды, в таком случае, стояли бы на доп. плате.
А по твоему выходит, что они на базовой плате.
wakh
Вахтанг, Москва
Рус, подтверди, что надо сделать показанный тобой,
1 транзисторный термоузел, вместо Ридико.
Rus2000
I=U/R
Они изначально и стояли на базовой плате. Д8-Д9, ЕМНИП.
Rus2000
I=U/R
Непринципиально. Можем потом сделать любой термоузел.
Главное - определиться с разъемом и его распиновкой.
nickson2002
Постоялец
Раз уж все взялись стандартизировать. надо стандартизировать цвет паяльной маски для модулей линейки "Ориентир".
Например:
- Ориентир Магнум - красный
- Ориентир - желтый
- Ориентир Мини - зеленый.
Чтобы народ знал чего куда втыкает
Например:
- Ориентир Магнум - красный
- Ориентир - желтый
- Ориентир Мини - зеленый.
Чтобы народ знал чего куда втыкает
wakh
Вахтанг, Москва

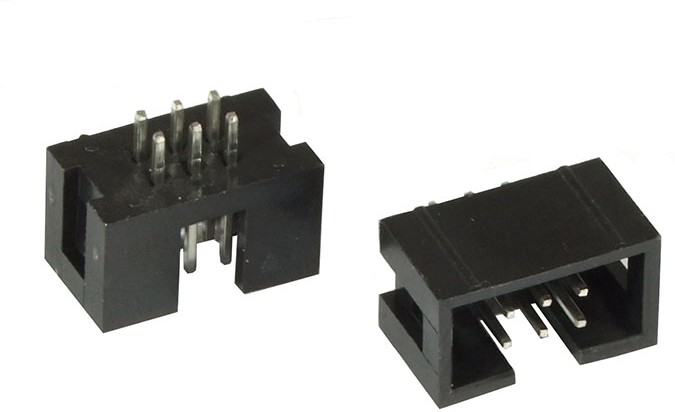

Такой не знаю. Есть 10 контактный IDC10 и 8 контактный IDC8
Разъемы IDC | купить в розницу и оптом
Разъёмы IDC – изделия со смещением изоляции подключаемых проводов. У таких разъёмов есть монтажные прорезные контакты типа «ласточкин хвост». Во время монтажа изоляция провода прорезается контактами, которые врезаются в жилу ...
Rus2000
I=U/R
Нам еще в Ориентире масочного режима не хватает.
Rus2000
I=U/R
Замечательно.
7 контактов плотно.
Экран - чуть подальше, через один или два свободных контакта.
wakh
Вахтанг, Москва
Про экран, что-то не понял. Где он есть?
