Универсальная модульная усилительная платформа "Ориентир"

И здесь, сообщение 321


Уже нарисовал пару вариантов по посту 236. Под выводные компоненты.
Приглаживаю.
Потом СМД.
Кста, как лучше расположить элементы, на той же стороне, на которой выводной подстроечник?
Или на разных?

Но перепаивать СМДшки проще, когда выводные компоненты и разъемы не мешают.
Мало ли, вдруг кому понадобится доработать/пересчитать термоузел.

Последнее редактирование:
Я плату термоузла Ридико сделал все детали с одной стороны.
Если кто захочет, может впаять подстроечный резистор с другой стороны.

Если кто захочет, может впаять подстроечный резистор с другой стороны.
Тогда не получится его крутить, если УН установлен под прямым углом к базовой плате...
Нужно, чтоб крутилка подстроечника смотрела в сторону выходников.

Или же ставить подстроечник так, чтоб его крутить сверху базовой платы.

Можно также поставить на термоузел угловой разъем.
Тогда сама плата будет смотреть в сторону выходников.

Что-то я с электролитами не пойму.
Диаметром 25.4 мм есть 4700 мкФ на 63 В.
Это пойдет в питание 55 В.
Следующие по напряжению 100 В.
Для питания 65 В было бы достаточно 2200 мкФ на 100 В,
но они диаметром также 25 мм, а на плате у меня диаметр 20 мм.
Что, плату увеличивать немного, или достаточно там 1500 мкФ?

Последнее редактирование:
Вопрос с электролитами возник потому, что я взялся подбирать детали к схеме.
Написал список в таблицу и стал её заполнять постепенно.


Вложения

  • Спецификация УПП-ВК-1-2-4.rar
    Спецификация УПП-ВК-1-2-4.rar
    13.2 KB · Просмотры: 21
Для питания 65 В было бы достаточно 2200 мкФ на 100 В,
но они диаметром также 25 мм, а на плате у меня диаметр 20 мм.
Что, плату увеличивать немного, или достаточно там 1500 мкФ?
Там и 1000 хватило бы.

Там и 1000 хватило бы.

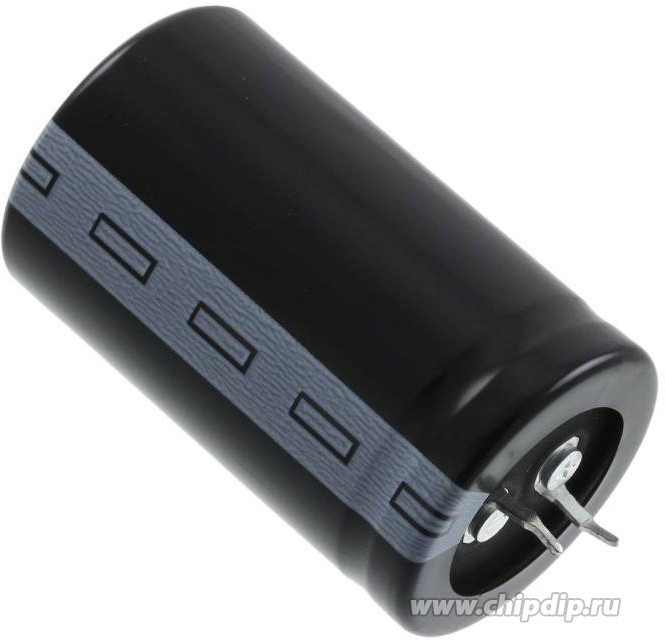

Нашел 2200 мкФ на 80 В. Диаметр 22 мм.
Ну, думаю, на плате у меня 20 мм, так, что чуть-чуть можно подвигать деталюшки, чтобы поместилось.
