Немного не так. В отличной работе этого ГСТ я не сомневаюсь.
Просто у меня есть лишняя плата УН Мимино, и на ней можно с перемычками, легко напаять этот испытательный микро УН.
Я бы конечно лучше проверил, или входную часть ДК с тройками Акопова, или выходную часть с ними же.
Например, посмотри Рус, можно так поделить Мимино, чтобы проверить этот ДК ?
С другой стороны, УН с тройками ты всегда можешь безопасно проверить и на тестовом ВК.
А вот проверять ВК лучше с помощью простейшего УН.
А вот проверять ВК лучше с помощью простейшего УН.
Ясно. Это я перестраховываюсь, прежде чем начать паять.
Согласно мудрой пословице - семь раз отмерь..
А простейший ВК я также собираюсь предварительно напаять на плате Ориентира.
Получится примерно так:
Согласно мудрой пословице - семь раз отмерь..
А простейший ВК я также собираюсь предварительно напаять на плате Ориентира.
Получится примерно так:
"И это правильный ответ!" (с) Дибров
Только R21A, R23A возьми побольше. Чтоб лишнего тока покоя не накручивать в 1кВК.
1-1,5к будет нормально.
Убрать R21A, R23A.
Сигнал брать с любого вывода R22A.
Есть контакт!

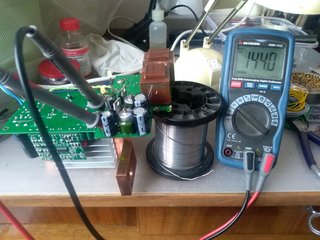

Кроме выпрямителей сделал еще изолированные друг от друга стабилизаторы на 11 В. Благо печатная плата была (от другого проекта).
+\-60В и +\-72В уже ждут своего Ориентира.
При таком питании можно уже драйверы на 6н2п делать. )) Мощь!

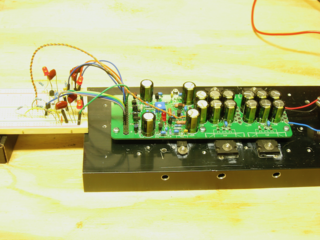

Орентир мини:

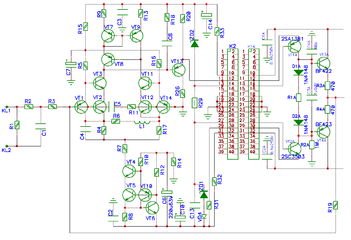

Для испытаний был собран простейший ДК.
Для испытаний был собран простейший ДК.
Ориентир запустился сразу. При первом включении вместо УН было подключено два резистора, затем добавил транзисторов. Все очень просто собирается и проверяется.
Вопрос возник только при калибровке тока срабатывания защиты:
Проще всего было, конечно, измерить напряжение срабатывания между эмиттером Т6 и базой Т7 до установки выходных транзисторов и их эмиттерных резисторов, но я все собрал до измерений.
Тов. Берия предложил еще два варианта. Первый - отпаять нижний конец резистора R15 и базу T7, соединить их вместе и сделать то же самое. Минус - нужно было снимать плату с радиатора. Второй способ - нагрузить ВК заведомо низкоомной нагрузкой, подать на вход синус и посмотреть, при какой амплитуде на выходе защита сработает. Навскидку, с делителем R15/R14 1ком/820ом защита должна срабатывать при падении напряжения на эмиттерном резисторе 0.22 ома примерно 1.2 вольта, что соответствует току около 5.5 ампер через один резистор и 11 ампер - через два. Хотя мгновенный ток разряда конденсаторов питания может быть и больше, плавно нарастить ток до 11 ампер мне было нечем.
Самый удобный способ измерения тока срабатывания защиты на собранном усе оказался таким: при отключенном УН (т.е. закрытых выходных транзисторах ВК - можно базы 1кВК замкнуть для надежности) подключаем внешний изолированный источник питания между эмиттерами тех выходных транзисторов, чьи эмиттерные резисторы служат датчиками тока, и плавно увеличиваем напряжение. Ток, при котором срабатывает защита, умножаем на 4.
Получилось, кстати, точно по расчету - 2.75А х 4 = 11А.
Вопрос возник только при калибровке тока срабатывания защиты:
Проще всего было, конечно, измерить напряжение срабатывания между эмиттером Т6 и базой Т7 до установки выходных транзисторов и их эмиттерных резисторов, но я все собрал до измерений.
Тов. Берия предложил еще два варианта. Первый - отпаять нижний конец резистора R15 и базу T7, соединить их вместе и сделать то же самое. Минус - нужно было снимать плату с радиатора. Второй способ - нагрузить ВК заведомо низкоомной нагрузкой, подать на вход синус и посмотреть, при какой амплитуде на выходе защита сработает. Навскидку, с делителем R15/R14 1ком/820ом защита должна срабатывать при падении напряжения на эмиттерном резисторе 0.22 ома примерно 1.2 вольта, что соответствует току около 5.5 ампер через один резистор и 11 ампер - через два. Хотя мгновенный ток разряда конденсаторов питания может быть и больше, плавно нарастить ток до 11 ампер мне было нечем.
Самый удобный способ измерения тока срабатывания защиты на собранном усе оказался таким: при отключенном УН (т.е. закрытых выходных транзисторах ВК - можно базы 1кВК замкнуть для надежности) подключаем внешний изолированный источник питания между эмиттерами тех выходных транзисторов, чьи эмиттерные резисторы служат датчиками тока, и плавно увеличиваем напряжение. Ток, при котором срабатывает защита, умножаем на 4.
Получилось, кстати, точно по расчету - 2.75А х 4 = 11А.
Тут надо бы уточнить, что речь идет о токе срабатывания плеча усилителя.
Т.е. двух пар ВК в данном случае.
Но т.к. мы защищаем именно выходные транзисторы, правильнее говорить о токе срабатывания для одной пары выходников, который мы и имитируем с помощью внешнего источника тока.
Т.е. о 5,5 А на пару в данном конкретном случае.
Еще один момент:
Для настройки нужен гальванически развязанный источник питания с максимальным током не менее половины тока срабатывания одного транзистора ВК.
Для настройки нужен гальванически развязанный источник питания с максимальным током не менее половины тока срабатывания одного транзистора ВК.
5,5 ампер через 0,33 Омный резистор - это 10 Вт рассеиваемой мощности.
Если делать слишком плавно, резистору сильно поплохеет.
Почему на 4, а не на 2? Мы же имеем ток 2.75А через эмиттерный резистор на котором сработала защита, а при работе уся открыто только одно плечо.
