Универсальная модульная усилительная платформа "Ориентир"

Rus2000

I=U/R
17 Окт 2017
13,135
6,656
Плюк
Подать на БЭ Т6 напряжение, добиться срабатывания и посчитать делитель.
"Туда тоже можно" (с)
Но методом закачки тока в эмиттерные резисторы получается, как минимум, не хуже.
Выставляем нужный ток (ровно половину от расчетного максимального тока транзистора ВК), добиваемся сработки, проверяем пару раз и меняем подстроечник на постоянный резистор (в случае, если подстроечник не установлен на плате штатно).


Rus2000

I=U/R
17 Окт 2017
13,135
6,656
Плюк
Почему на 4, а не на 2? Мы же имеем ток 2.75А через эмиттерный резистор на котором сработала защита, а при работе уся открыто только одно плечо.
Через два эмиттерных резистора...

При настройке ток пускаем через два резистора.
При штатной работе ток идет только через один резистор.

Бонус этой схемы - при возникновении сквозных токов (возбуд, неисправности в цепях смещения и т.д.) порог сработки уменьшается вдвое...


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,578
Гейропы
проверяем пару раз и меняем подстроечник на постоянный резистор
Сбой последовательности настройки вызывает свистопляс с ритуальным бубном. Если уж мы собрались снимать плату для замены резистора после настройки, то можно сделать наоборот, то есть, правильно: сначала снять плату или до установки платы на радиатор настроить порог токовой защиты нахолодную:

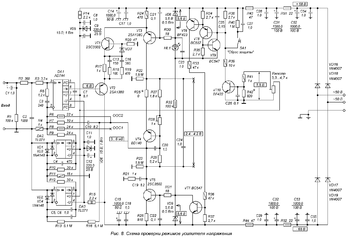

Рис. 8. Схема проверки режимов усилителя напряжения.GIF

А потом привинтить настроенную плату.


Rus2000

I=U/R
17 Окт 2017
13,135
6,656
Плюк
снимать плату для замены резистора после настройки
Резистор можно поменять и без демонтажа платы.

Ну и тут была описана вполне рабочая методика регулировки защиты на полностью собранной схеме...
Понятно, что проще и правильнее делать все заранее, на малых токах и напряжениях...


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,578
Гейропы
описана вполне рабочая методика регулировки защиты на полностью собранной схеме
Нормально, я тоже клапана менял на работающем двигателе - через выхлопную.


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,578
Гейропы
Не так давно приходит чел, земляк: твой ВВ собрал, постоянно выбивает токовая защита, что делать. Давай смотреть, сначала - от простого: омметром АС проверил, шатая рукой диффузоры НЧ-ГГ: нет ли замыканий катушки на керн? Нету. Осмотрели кабель - норм.

Осталось самое тяжелое и муторное - схема. Это пока модуль усилителя открутишь, вытащишь на проводах, осмотришь плату... На плате нет одного резистора около датчика ТЗ, и тут я сразу догадался спросить за наладку порога токовой защиты.

Он её вообще не проводил. Оказалось, он забыл настроить пороги, сильно слушать хотелось. Да и зачем? - транзисторы все одинаковые, все детали по схеме, что может быть не так? На малой мощности усилитель работал, а больше ему не надо было. Потом, когда захотелось втопить на ДР погромче, конфуз и вышел. А кто это сделал? - аффтырь-канструхтырь, то иссь - я.

ИЧСХ. У нас, в деревне, кажный знает, что при набивке подков на коня надыть стоять сбоку, штоб не выхватить копытом по яелам. А вот нащот усилителей никаких нормативов нету: паяй, как хочешь, работать он должен по-всякому, что с ним станется.


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,578
Гейропы

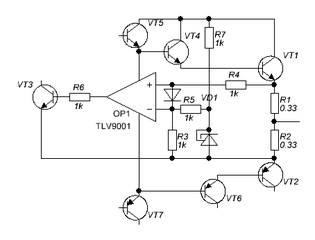

Два ОУ на одну защиту, это перебор, ИМХО.
Спарку низковольтных ОУ на защиту не жалко, и попытки сделать её у нас были.
Там можно и обратный наклон токовой характеристики сделать (защиту ОБР, по-неграмотному).
Но заглохли попытки по причине неясного целеполагания: а што оно нам даст взамен?
В ВК такая чехарда с разводкой настанет, а реальных преимуществ не видно.


wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Двигаюсь к сборке тестовой платы.
Нужны номиналы деталей.
Я тут предварительно посчитал, но лучше согласовать с Русом. Вдруг какие нюансы не учел.
Утолщения на проводниках схемы показывают, что это будет перемычка. Итого 6 перемычек.
Остальные связи есть на печатной плате.
И, странные обозначения элементов,
например, на резисторе написано С7 - это значит, что этот резистор впаивается в плату на место конденсатора С7.

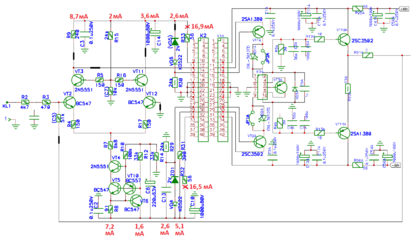

Тестовая плата.png

Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
13,135
6,656
Плюк
Для питания +-66В будет примерно так:
35дБ/20кГц.
Фед = 1,1-1,2МГц.

Опоры ГСТ/ОБ уточни. Ну и эмиттерные резисторы у них.
Токи указаны.

Эта конструкция даже какой-то звук даст ;)
На первом ватте слушать можно при достаточном токе покоя ВК.

И она не засвистит без особых причин.

Последнее редактирование:

wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Спасибо огромное!

Стабилитроны на опоры есть 1,9...2В, могу поставить красные светодиоды.
Питание могу выставить от +\-52 до +\-72В.
Думаю в этих пределах схема будет все равно нормально работать.

Я смотрю, ты инвертирующее включение поменял на неинвертирующее.


Rus2000

I=U/R
17 Окт 2017
13,135
6,656
Плюк
Думаю в этих пределах схема будет все равно нормально работать.
Будет.
Только уточни резисторы в эмиттерах под свое смещение.

инвертирующее включение поменял на неинвертирующее.
У тебя же УН неинвертирующий.
Переделывать меньше

Последнее редактирование:

Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,578
Гейропы
Непонятно, что вы чУдите. Взяли бы, проверили ШТУРМАНА, чтоб два раза не ходить.


Rus2000

I=U/R
17 Окт 2017
13,135
6,656
Плюк
О 5-25.
Нужен железобетонный УН.
Я бы, вообще, проверял на семи резисторах. Три задают смещение ОБ/ГСТ, еще два - ток ОБ/ГСТ и последние два (с подстроечником на хвосте) баланс УН. Но режимы будут плыть - неинтересно так.

Последнее редактирование:

wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Согласно печатной плате и твоей схеме, надо запаять детали и перемычки таким образом:

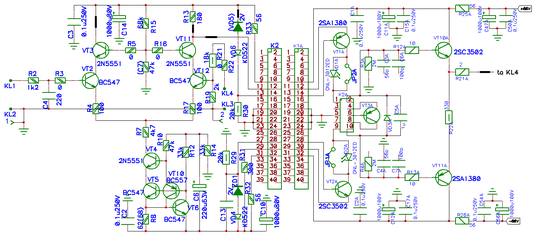

Тест для ВК.png


Резисторы R3, 5, 16 и 22 - ноль Ом, также будут выполнять роль перемычек.
(Или вообще я туда провод запаяю).

R13 и R31 пересчитал на стабилитрон 2 В.
Остальное не трогал.
