Универсальная модульная усилительная платформа "Ориентир"

alexcp

Ну, что у нас плохого?
А для чего такой сложный ГСТ? Для проверки одного-двух транзисторов кмк хватило бы. Опора в виде (З)Д1 есть, для ГСТ ДК тоже подойдет. Для каскода можно добавить еще один красный светик последовательно с имеющимся. Или, если есть в закромах, один-два DN2540 поставить, из них и трех резисторов неплохой ГСТ получается.


wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
А для чего такой сложный ГСТ?

Алекс (извини, не знаю как правильно: Алексей, или Александр?) - мне легче не думать над новыми перемычками, а просто запаять детали согласно ПП.
Так и быстрее, и без ошибок.


Rus2000

I=U/R
17 Окт 2017
13,143
6,660
Плюк
R13 и R31 пересчитал на стабилитрон 2 В.
Остальное не трогал.
Надо еще раз пересчитать резисторы в ОБ и ГСТ дифа.
Я в том же сообщении перевыложил схему УН.

Погорячился вчера с током покоя дифа.
Для проверки столько не нужно, а греться при этом будет сильно.

Корректные токи указаны на схеме.


wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Пересчитал.
Теперь этот вариант схемы отличается от твоего только резистором между базами ГСТ.
У тебя R9=33k, у меня два резистора R29 и R30, по 20к, с каждой базы ГСТ на землю.

Последнее редактирование:

wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Лед тронулся, господа!
Получил, наконец, почти все детали для сборки.
Тихо, тихо начал запаивать их в платы.

Гамбургер получается знатный, 3-х этажный.
На фото 4 платы. Плата Ориентира 1-2-4, со своей платой терморегулятора Ридико, и плата Мимино, со своей платой сервоконтроля.
Чтобы настроить ток покоя, надо будет вынимать плату серво.

Платы в проекции.png


YuriyB

Горняк
3 Апр 2018
2,185
1,623
Николаевская обл.
Лед тронулся, господа!
Получил, наконец, почти все детали для сборки.
Тихо, тихо начал запаивать их в платы.

Гамбургер получается знатный, 3-х этажный.
На фото 4 платы. Плата Ориентира 1-2-4, со своей платой терморегулятора Ридико, и плата Мимино, со своей платой сервоконтроля.
Чтобы настроить ток покоя, надо будет вынимать плату серво.

Посмотреть вложение 54897
Желаю удвчи! Знатный набор, поаккуратней с первым пуском.


Alan Bins

Штурман Билли
1 Апр 2018
4,951
1,936
40
Лед тронулся, господа!
Получил, наконец, почти все детали для сборки.
Тихо, тихо начал запаивать их в платы.

Гамбургер получается знатный, 3-х этажный.
На фото 4 платы. Плата Ориентира 1-2-4, со своей платой терморегулятора Ридико, и плата Мимино, со своей платой сервоконтроля.
Чтобы настроить ток покоя, надо будет вынимать плату серво.

Посмотреть вложение 54897
Для экспериментов думаю горизонтальное расположение платы УН было бы удобней .

Это в случае использования платформы для макетирования различных УМ .


wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Спасибо!

Насчет первого пуска я решил пока импульсные БП не включать.
У меня есть такой небольшой трансформаторчик 2 х 23 В. Проверю на нем с одноэтажным питанием.
Выпрямительные диоды уже в плату закрутил. :)



Кстати, а эта вертикальная платочка возле клемм питания - плата контроля, с 9 разноцветными светодиодами,
для индикации 4-х питающих напряжений и разных возбудов.

Последнее редактирование:

wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru

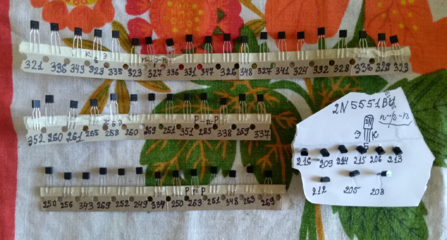

Все запаял, кроме этих.
Много времени ушло на проверку ОБР, но теперь можно смело запаивать в плату.
Надо еще учесть (подобрать) по усилению, чтобы не было сильных перекосов.



wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru

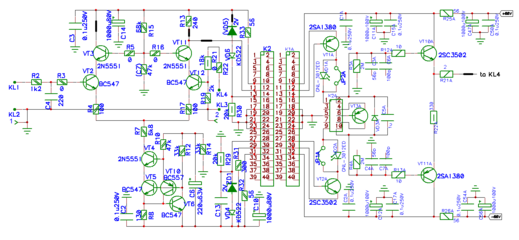

Во время этого, небольшого перерыва в жаре, допаял наконец проверочную плату УН и включил при пониженном питании +\-30 В.
Проверка ВК.png



Пришлось замкнуть резистор R14, т. к. не хватало тока для работы ГСТ.
После чего стал регулироваться ток покоя. Терморегулятор Ридико нагрев буферного транзистора стабилизирует нормально.
Напряжение на выходе пока 2 В.

Затем допаял ВК до следующего шага, пока без выходных транзисторов:
УМ без вых. тр.png
R6 и R7 при пониженном питании не дали сработать защите.
Думаю, при повышении питания до нормального +\-64 В, со всеми этими нестыковками можно будет справиться.

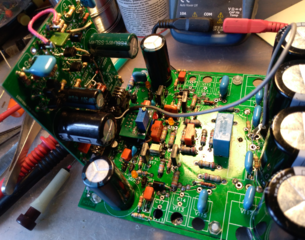

А пока хочу проверить прохождение сигналов.

Проверка УН.png

Красный провод это замыкание входа на землю, а серый - это ООС.

На виде снизу показано соединение термотранзистора с буфером:

Вид снизу.png


wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Наконец погода расщедрилась на прохладу, и стало возможно паять дальше.

Паровозик с вагончиком.png
Припаял и включил импульсный блок питания +\-55В.
К нему подключено два маленьких трансформатора, с аналоговыми стабилизаторами, каждый по 10В.
Итого, питание второго этажа равно +\-65В.
Схема из предыдущего поста, ток покоя держит, но выходное напряжение от 2В повысилось до 3-х вольт.
С этим буду разбираться, когда подключу выходные транзисторы.

А пока попробовал прогнать сигналы. От 1 Гц до 100кГц - амплитуда на выходе всех сигналов не меняется. Дальше смотреть не стал - не интересно.
На фото синус 40 кГц:

40 кГц - синус.png


Меандр 40 кГц:

40 кГц - меандр.png

Треугольник 40 кГц:

40 кГц - треугольник.png


Пила 40 кГц:


40 кГц - пила.png


В начале, в момент включения, на выходе появляется выброс +25В и затем за 0,3с спадает.

Следующий этап - полная сборка 2-х Ориентиров 1-2-4 на радиаторах и проверка с помощью простой проверочной платы УН.
Упс! Здесь ошибся!

Вначале сборка полностью одной платы Ориентира и её проверка с помощью простой платы УН.

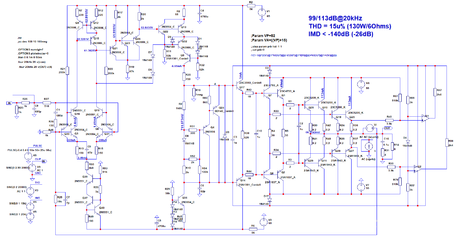

Затем сборка нормальной платы УН Мимино и её проверка на неполной плате Ориентира.
Затем проверка платы Мимино с полной платой Ориентира.
И наконец сборка и проверка оставшихся 2-х плат.

Последнее редактирование:

wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Это не клип, это простое ограничение сигнала по питанию УН.
Клип будет, когда подключу выходные транзисторы и нагрузку.




Еще немного помучал схему при максимальном сигнале на входе.
Выдает на выходе УН размах от пика до пика 100В.
Видно более раннее ограничение верхней полуволны, т. к. на выходе не выставлен ноль (там +3В).
От 1 Гц до 55 кГц ровно. Затем нижняя полуволна заостряется.
Это не хватает тока покоя у транзисторов буферного каскада, чтобы, без выходных транзисторов, раскачать все паразитные нагрузки.
Т. к. буферные транзисторы пока не прикручены к радиатору, то через них выставлен ток покоя 12 мА, от которого они заметно греются.

Последнее редактирование:

wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Подключил наконец выходные транзисторы. Первое включение прошло успешно. При токе покоя 125 мА радиатор примерно 36 градусов. (ощущение рукой).
Второе включение прошло неудачно - или я что-то задел, или забыл подключить перемычку на вход или еще что.
Выгорели первые 2 транзистора выходной тройки. (кз между базой и эмиттером).
Пока покупал в чипе новые транзисторы сильно задумался над увеличением надежности буферов ВК.
Придумал такой вариант, когда мощные транзисторы сдвигаются на один вперед.
Тогда и 5 транзисторов можно на выход при нагрузке 2 Ом.

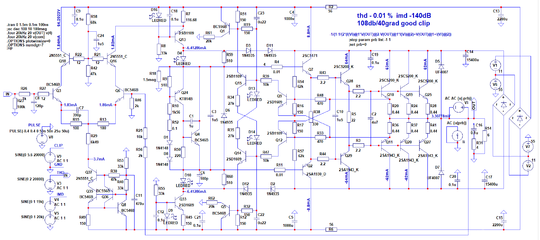

Тест схема для ВК.png

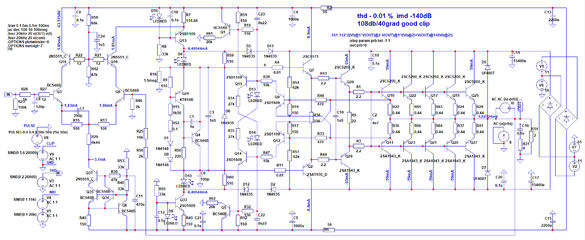

Тест схема для ВК-2 Ом.png

АС анализ.png


Фурье анализ.png

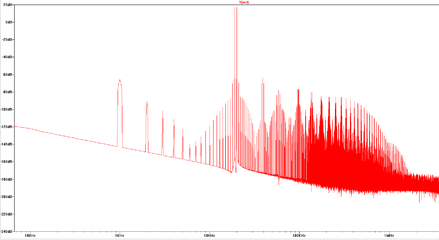

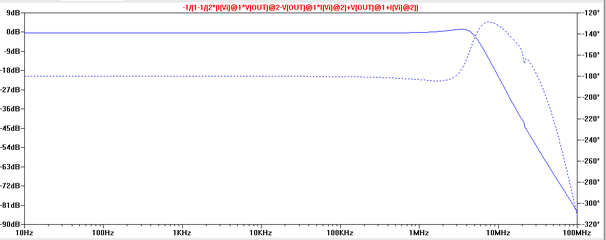

С ТИАНом не смог справиться. Что-то неладно. Помогите, если не лень.


Вложения

wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Ладно вопросы с Тианом пропали, но тут Сергей, по-моему, спрашивал насчет защиты ВК.

Отвечаю.

Эволюция схем защиты двигалась двумя путями.
Теоретически, во главе с Лениным, все сошлись на том, что защита должна быть оконного типа слежения за ОБР, и срабатывать симметрично по обеим полуволнам сигнала. Такую защиту я нарисовал и проверил на симуляторе. Получилось отлично от других, но как всегда до практики не дошло. Небольшая проблема с операционниками, которые должны уверенно работать при однополярном питании 3 - 4 В, а также достаточная сложность схемы, учитывая, что на выход каждого ОУ надо делать еще триггер-защелку, чтобы наверняка обезопаситься от проблем.
Операционники позволяют выставить любой порог срабатывания, с гистерезисом или без него.

Схема:


Осциллограмма на симуляторе показывает токи через нагрузочные резисторы ОУ, где можно увидеть пороги срабатывания защиты, примерно + и - 10 В.



Но вернемся к практике.

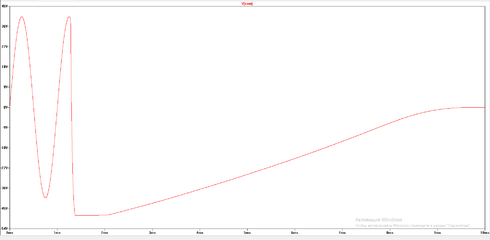

Первая и самая распространенная защита, которая хорошо работает и в симуляторе, показана ниже, на примере схемы Мастера:

Схема простая и содержит всего 12 деталей.
Здесь, при превышении порога открывания датчика защиты, ток течет в защелку, которая начинает запирать ГСТ входного дифкаскада. При этом на выходе усилителя в течении 8 мс, от минус 50 В, устанавливается нулевое напряжение и держится так до сброса защиты кнопкой, или сброса питания схемы.


В моем варианте Ориентира я применил симметричный вариант той же схемы, но в симуляторе она никак не хочет работать, несмотря на то, что на практике я убедился в её работоспособности.

Вот такая симметричная схема защиты:


Бьюсь над тем, чтобы и в симуляторе все было показательно.

Последний вариант схемы защиты Ориентира был выдан Русом. Схема простая и поэтому симпатичная, но у меня также не пошла в симуляторе.
Возможно виноват тиристор, т. к. тот, что в схеме Руса, я в моей библиотеке элементов не нашел.
Хотя, я пробовал этот тиристор заменить на двухтранзисторную защелку, но все равно симулятор не хочет считать эту схему.

Я специально не замкнул схему защиты на усилитель.
Здесь достаточно обнаружить при клипе, что транзисторные ключи защиты полностью отбирают ток у светодиодов.


Вложения

Последнее редактирование:

andy_k

Новичок
20 Окт 2019
65
23
60

Вложения

wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
wakh написал(а):
Небольшая проблема с операционниками, которые должны уверенно работать при однополярном питании 3 - 4 В,
MC33272

Проблема была тогда, пару лет назад. Они были только на Али - экспресс.
Сейчас в чипе они стоят примерно 80 руб., и сдвоенный, и счетверенный вариант.
Кстати на счетверенном варианте можно попробовать построить защелку, для удержания состояния защиты.
Возможно получится очень даже компактно и красиво. :)


hi_daimon

Постоялец
15 Дек 2018
128
63
Возможно виноват тиристор, т. к. тот, что в схеме Руса, я в моей библиотеке элементов не нашел.
Вы имели ввиду BT169D? я не видел модель к нему.
Снимок экрана 2021-10-24 в 22.29.53.png
может подобный выбрать из библиотеки?


Вложения

12943

Старожил
6 Дек 2017
1,712
986
Вот такая симметричная схема защиты:

Квазитиристор надо выполнить классическим способом - гасящие резисторы и светики вынести наружу.
И эти смешные Ку14, 15 заменить на 5551/5401, мало ли, что с моделями.
