Это защита не от клипа, а от перегрузки выходных транзисторов по мощности.
В клипе, кста, рассеиваемая кристаллами мощность не так уж и велика...
Универсальная модульная усилительная платформа "Ориентир"
- Автор темы Rus2000
- Дата начала
В клипе, кста, рассеиваемая кристаллами мощность не так уж и велика...
Да, знаю.
Просто слушать буду всегда до клипа, на мощности 5-10 Вт,
а за клипом усилитель уже и не нужен, с его искажениями более 10%.
1-2-4 надежнее, чем 1-1-3, т.к. выходники нагружены меньше.
И линейнее, т.к. меньше дельта токов выходников, и они работают на более линейном участке хар-ки.
Рус, я сейчас мучаю аску, в которой схема совпадает с тем, что сделано на ПП.
Очень надоело напрягаться, чтобы что-нибудь не упустить, резать дорожки и делать перемычки.
Хочу постараться вывести схему УН к минимальным переделкам.
Когда аска мне будет нравится я попрошу посмотреть выложенные графики и утвердить схему для пайки.
Очень надоело напрягаться, чтобы что-нибудь не упустить, резать дорожки и делать перемычки.
Хочу постараться вывести схему УН к минимальным переделкам.
Когда аска мне будет нравится я попрошу посмотреть выложенные графики и утвердить схему для пайки.
Последнее редактирование:
Я проверил, в симуляторе Кг. даже стал немного меньше. Могу привести эти аски.
И потом надо мной висел страх снова потерять драйверы.
(к сожалению, московская пенсия не резиновая
)
Здесь тайна покрытая мраком.
Я так и не понял, почему 4 транзистора драйверов сгорели, а 8 выходных транзисторов остались целы.
Причем драйверов у нас в схеме 6.
4 сгорели, а 2 вторых - нет.
Я так и не понял, почему 4 транзистора драйверов сгорели, а 8 выходных транзисторов остались целы.
Причем драйверов у нас в схеме 6.
4 сгорели, а 2 вторых - нет.
Эти, вообще, самые разгруженные.
Если удалось спалить их, значит, удастся спалить любые транзисторы в этих позициях...
Сейчас на их месте работают 20 ваттные транзисторы, и они еле греются.
Можно было на радиатор не ставить, но т. к они полностью пластмассовые, то я их прикрутил не долго думая.
О том и речь.
Вдобавок, ТО-126 в этом месте имеют меньшую паразитную емкость и ее девиацию.

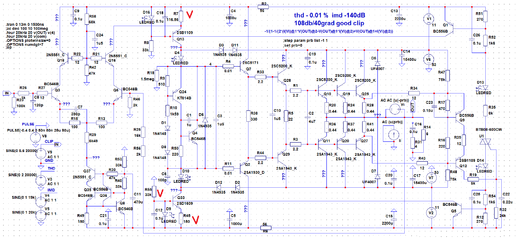

Рус, я заодно мучаю плату насчет стабильной работы, и обнаружил неприятную особенность этой простой схемы:
с прогревом радиатора средняя точка с 2-3 мВ уплывает на 20-30 мВ.
Из-за этого ток покоя в одном плече становится больше, чем в другом.
Для выставления средней точки я менял номиналы резисторов, помеченных галочками.
Может где стабилитрон поставить, или есть другой метод улучшения стабильности средней точки?
Подскажи пж-ста, как быть в этом случае.
с прогревом радиатора средняя точка с 2-3 мВ уплывает на 20-30 мВ.
Из-за этого ток покоя в одном плече становится больше, чем в другом.
Для выставления средней точки я менял номиналы резисторов, помеченных галочками.
Может где стабилитрон поставить, или есть другой метод улучшения стабильности средней точки?
Подскажи пж-ста, как быть в этом случае.
Электролит в разрыв цепи R46. 50мкФ.
Сумма R25+R56 должна быть равна сумме R23+R26+R27.
Т.е. уменьшить R23 до 17к.
Сумма R25+R56 должна быть равна сумме R23+R26+R27.
Т.е. уменьшить R23 до 17к.
Это если на входе есть разделительный конденсатор с нулевой утечкой,
Тогда в симуляторе при одинаковых параметрах транзисторов плеч дифкаскада: замыкаем вход делителя ООС на ноль, настраиваем одинаковые токи плеч с помощью R23, добиваемся нуля на выходе резистором R7, R45 грубо или R55 поточнее.
Получится наивысшая симуляторная термостабильность (если, конечно, во всех моделях транзисторов есть температурные параметры).
Бонусом, уничтожается вторая гармоника.
Практически, ООС навряд получится исключить и понадобится несколько итераций балансировки дифкаскада и настройки нуля на выходе.
Тогда в симуляторе при одинаковых параметрах транзисторов плеч дифкаскада: замыкаем вход делителя ООС на ноль, настраиваем одинаковые токи плеч с помощью R23, добиваемся нуля на выходе резистором R7, R45 грубо или R55 поточнее.
Получится наивысшая симуляторная термостабильность (если, конечно, во всех моделях транзисторов есть температурные параметры).
Бонусом, уничтожается вторая гармоника.
Практически, ООС навряд получится исключить и понадобится несколько итераций балансировки дифкаскада и настройки нуля на выходе.
Помогло. Спасибо!
Немного все равно плывет, но это уже терпимо.
Без приключений не обошлось.
Проверяю АЧХ - и вижу, что большой завал на ВЧ (где-то после 5 кГц).
На всякий случай выпаял кондер входного ФНЧ. То же самое.
Тыкался туда, сюда, наконец ткнулся на вход усилителя - и вот!
Мой старый генератор видимо уже не тянет нагрузку 17 кОм.
Раньше было 100 кОм и амплитуда сигнала не падала с частотой.
Надо будет его починить, или поставить простой буфер на входе,
а то неудобно на каждом диапазоне подстраивать амплитуду.

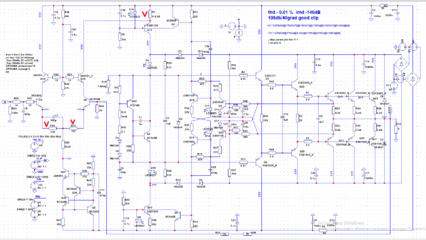

Запаял второй канал Ориентира.
Разумеется ток покоя и средняя точка на выходе не совпали с настройками в первой плате.
Если с током покоя проблема решилась просто подстройкой потенциометра, то с напряжением на выходе пришлось менять разные резисторы. (И все равно, для точной настройки нужен подстроечник), .
В связи с чем у меня вопрос - где лучше всего поставить переменный резистор?
Пытался менять отмеченные резисторы, но, точнее 0,4 В на выходе, с постоянными резисторами сделать не получается.
Кстати, подстроечник 200 кОм я ставил параллельно R55, но с ним пределы перестройки выхода не более 0,1 В.
Разумеется ток покоя и средняя точка на выходе не совпали с настройками в первой плате.
Если с током покоя проблема решилась просто подстройкой потенциометра, то с напряжением на выходе пришлось менять разные резисторы. (И все равно, для точной настройки нужен подстроечник), .
В связи с чем у меня вопрос - где лучше всего поставить переменный резистор?
Пытался менять отмеченные резисторы, но, точнее 0,4 В на выходе, с постоянными резисторами сделать не получается.
Кстати, подстроечник 200 кОм я ставил параллельно R55, но с ним пределы перестройки выхода не более 0,1 В.
