Усилители воспроизведения

[printnik]

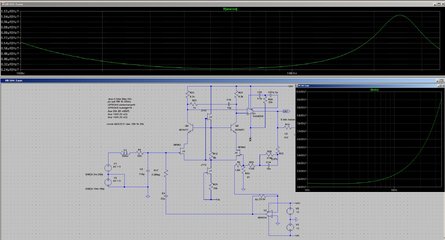

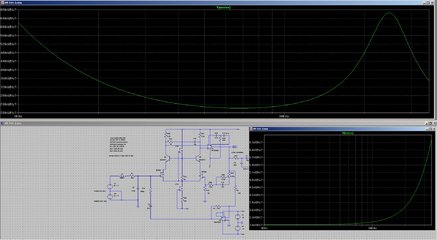

Просимулировал. АЧХ выставил одинаковые. Поставил 544 (R19 к +Uп надо было подключить), потому что на OPA134 симулятор ругается. Шумов больше в 1,5 раза, если подключать охлаждение к низкоомному резистору в ОС, и выше требования по шумам к нижнему ОУ.



[NEULO]

В любом "шумящем" случае лучше ставить не 544уд1 а 157уд2, она быстее меньше шумит искажения на уровне лучших образцов , и к тому же сдвоенная. Что вы мучитесь?)



[Sagittarius]

Вообще, если не колотить понты, частоту резонанса надо выбирать не выше 15...16к. Почему? - потому, что мало кто слышит даже их, это раз, а два - их в сигнале тупо практически нету. Так мы сэкономим шумовую полосу и избежим умножения сущностей.



[printnik]

Я не мучаюсь. Допиливаем общими усилиями. Вот Женёк упростил схему - выкинул кучу диодов.
К157УД2 хорошая микросхема, но её в симуляторе может не быть. Ставится для проверки, что есть.
По полевикам - ставятся вероятно, какие есть в симуляторе, но такие тоже сложно покупать - ждать 2-3 недели.
На вход можно такие, но где гарантия, что это не контрафакт?



[printnik]

частоту резонанса надо выбирать не выше 15...16к.

15кГц это MP3. Лучше 20-22 кГц. На слух разница довольно большая, хотя после 17кГц я тоже не слышу.



[pencak]

Я не мучаюсь. Допиливаем общими усилиями. Вот Женёк упростил схему - выкинул кучу диодов.
К157УД2 хорошая микросхема, но её в симуляторе может не быть. Ставится для проверки, что есть.
По полевикам - ставятся вероятно, какие есть в симуляторе, но такие тоже сложно покупать - ждать 2-3 недели.
На вход можно такие, но где гарантия, что это не контрафакт?

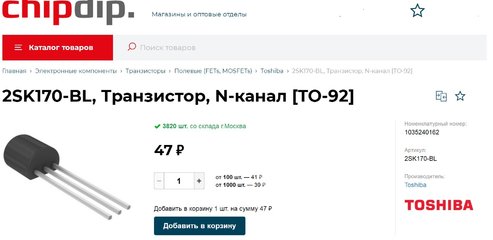

Вот настоящие полевики, а в ЧИПе- контрафакт... цена около 500 руб/шт. вот и думайте...



[NEULO]

Я не мучаюсь. Допиливаем общими усилиями. Вот Женёк упростил схему - выкинул кучу диодов.
К157УД2 хорошая микросхема, но её в симуляторе может не быть. Ставится для проверки, что есть.
По полевикам - ставятся вероятно, какие есть в симуляторе, но такие тоже сложно покупать - ждать 2-3 недели.
На вход можно такие, но где гарантия, что это не контрафакт?

157уд2 есть в сборке рцл-електро благодаря стараниям дяди Вити и Руса. И она есть там всегда. Вчера была сегодня не была, это как?



[Jenyok]

Вопрос может быть не совсем в тему.
Какие полевые транзисторы могут быть использованы в схеме ?
J1, J2 - ?
J3 - ?
J4 - ?
J5 - ?
.

.



[Sagittarius]

Сколько говорить: ГСТ и динамические нанрузки в первый каскад малошума не пихать?



[Leonid.]

Вопрос может быть не совсем в тему.
Какие полевые транзисторы могут быть использованы в схеме ?

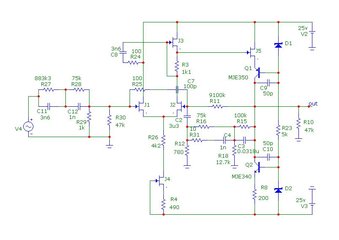

Это моя старая схема корректора, была сделана на отечественных КП302Б.



[MakarOFF]

Вопрос может быть не совсем в тему.
Какие полевые транзисторы могут быть использованы в схеме ?
J1, J2 - ?
J3 - ?
J4 - ?
J5 - ?
.
Посмотреть вложение 52962
.

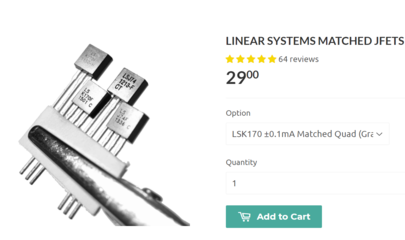

На входе подойдёт сборка NSVJ6904.



[Jenyok]

Антикоррекция думаю не нужна. Это же не МС корректор. По симулятору разницы не увидел. Охлаждение позволяет снизить шумы в 2-3 раза на резонансе. Захватывается и область от 10 кГц.
Шумов там больше становится в 1,5 раза если к 82 ом подключать.
Отличное решение с полевиками! Чем меньше деталей, тем лучше.
Надо еще на плате компенсацию от проникновения добавить.

.

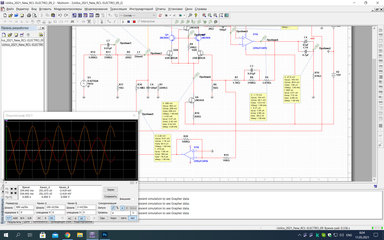

Три картинки схемы усилителей воспроизведения УВ с "анти" коррекцией, БЕЗ "анти" коррекции и с использованием существующей цепочки коррекции основного УВ .
Почувствуйте разницу.

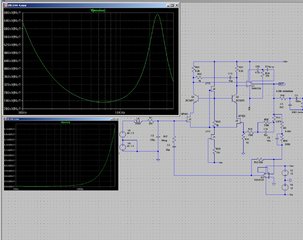

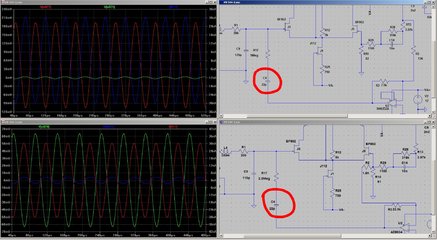

Первая картинка с "анти" коррекцией, вторая картинка БЕЗ "анти" коррекции. Фаза сигнала на "охлажденном" входном резисторе очень далека от 180 градусов.

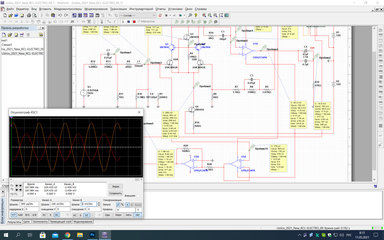

Третья картинка схема УВ, с "анти" коррекцией с использованием существующей цепочки коррекции основного УВ .
.

.

.

.



[Jenyok]

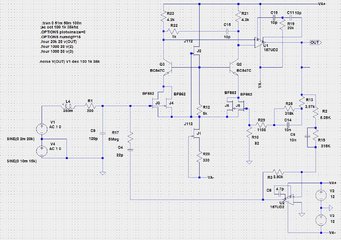

Схема усилителя воспроизведения УВ с использованием дополнительного каскада для реализации "охлажденного" входного сопротивления.
.

.



[Sagittarius]

А на словах можно?



[printnik]

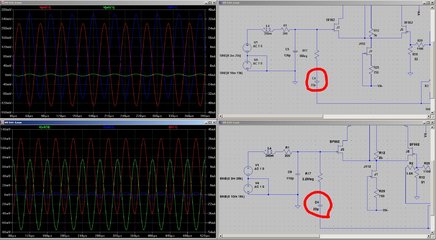

Привет. Побробуйте воткнуть конденсатор 22 пф последовательно с мегоомным резистором.
У меня в Симуляторе фаза такая как надо.
Проверил без конденсатора - тоже самое. Надо спаять и проверить.



[printnik]

Смоделировал с антикоррекцией на выходе. Шум очень низкий, почти как у идеального усилителя.
Фаза -180. Шумы и усиление отличаются на уровне погрешности.



[NEULO]

Смоделировал с антикоррекцией на выходе. Шум очень низкий, почти как у идеального усилителя.
Фаза -180. Шумы и усиление отличаются на уровне погрешности.

замена 544уд2 на 157уд2 ещё немного снижает шумы, хотя кому как, на одну пятую примерно.



[printnik]

2,4нВ! По два транзистора впараллель на входе.



[Lazy]

Слышал мнение что к157уд2 это две 553уд2 в одном корпусе. Верно ли это.



[NEULO]

Слышал мнение что к157уд2 это две 553уд2 в одном корпусе. Верно ли это.

Нет. Разная схемотехника у них, однако коррекция и схемы включения очень похожи, - и то и то биполярный ОУ с внешней коррекцией. Моделировал на днях как раз 153уд2 в симуляторе.
