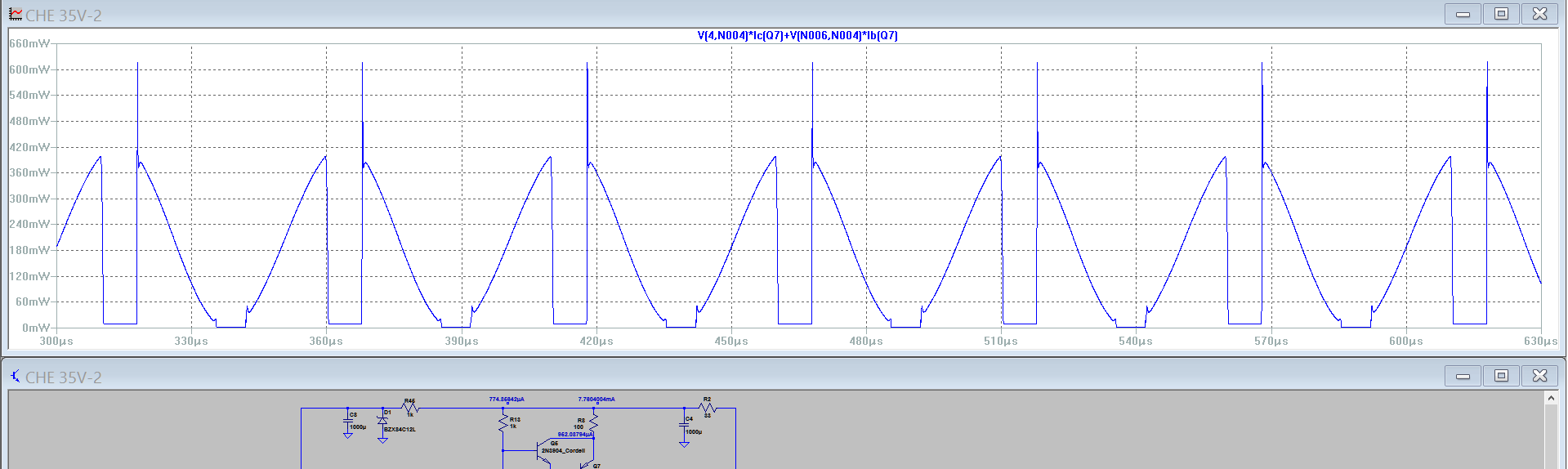

Надо катушку убирать.

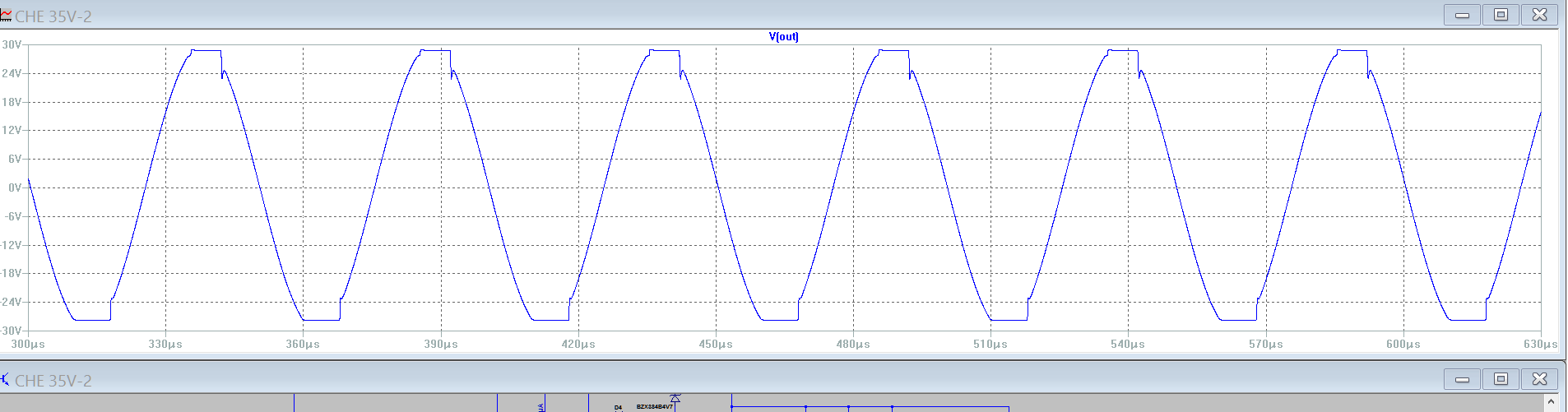

Ну, и клип не страшный.
Ну, и клип не страшный.
Чебурашки - самые простые сверхлинейники :)
- Автор темы Rus2000
- Дата начала
Alan Bins
Штурман Билли
Наилучший вариант включить по два диода последовательно как в Чебурашке-2.
Тогда мы имеем 0,000035 Кг и интермоды -179 дБ.Клип вполне нормальный.
Да и что нам главное: чтобы в железе в клипе не было подвозбудов и транзисторы не выходили за ОБР.
А так его нам не слушать. ;D
А почему надо убирать катушку? С ней выходит отличная коррекция!
P.S Хотя попробовал сверхлинейный усилитель ВВЧ(СЛЧ) с теми же моделями и одним питанием,
так он выходит абсолютным победителем по всем параметрам и сам проще.
Причем клип в нем идеальный и без цепей сброса усиления!
Устойчивость железобетонная ,(гармоники правда немного выше 0,000045 против 0,000035 у Чебурашки из
этой темы (с одним питаловом и на 4 Ом/20В/20 кГц. Интермоды -180 дБ!
http://rcl-electro.ru/index.php?topic=1531.0
Чебурашка с УН от ВВ выглядит гораздо интересней.
Спасибо Rus2000 за интересные схемы!
Тогда мы имеем 0,000035 Кг и интермоды -179 дБ.Клип вполне нормальный.
Да и что нам главное: чтобы в железе в клипе не было подвозбудов и транзисторы не выходили за ОБР.
А так его нам не слушать. ;D
А почему надо убирать катушку? С ней выходит отличная коррекция!
P.S Хотя попробовал сверхлинейный усилитель ВВЧ(СЛЧ) с теми же моделями и одним питанием,
так он выходит абсолютным победителем по всем параметрам и сам проще.
Причем клип в нем идеальный и без цепей сброса усиления!
Устойчивость железобетонная ,(гармоники правда немного выше 0,000045 против 0,000035 у Чебурашки из
этой темы (с одним питаловом и на 4 Ом/20В/20 кГц. Интермоды -180 дБ!
http://rcl-electro.ru/index.php?topic=1531.0
Чебурашка с УН от ВВ выглядит гораздо интересней.
Спасибо Rus2000 за интересные схемы!
Rus2000
I=U/R
R3 - ограничивает выходной ток ОУ в клипе. С15 компенсирует завал, создаваемый ФНЧ, образованным резистором R3 и прилегающими к нему паразитными емкостями.Alan Bins написал(а):
Про них на первой странице Натарашки, там, где перечисляются варианты доработки входной четверки.
Вкратце - они задают режим ПНВТ по постоянке.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
На искажения можно ещё посмотреть и больше придавить - чисто для души.Alan Bins написал(а):
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Конечно, убрать можно. Двухэтажным питанием.
Alan Bins
Штурман Билли
После долгих выборов ТФ усилителя решил остановиться на этой схеме поглядев их все в ЛТС :
Только решил внести такие изменения:
1.На выход 2SC4793/2SA1837.
2.Входного буфера и интегратора не будет,поставлю балансировку ОУ из DS.
3. На входе РГ 10 кОм далее кондей 4,7 мкФ- ФНЧ резистор 1кОм /емкость 270 пФ -R ООС 9,1 кОм/30 кОм
итого Ку=3. C в ООС 20 пФ. ЛТС одобряет.
4.Платы двойное моно с БП на них ,двухслойка.
5. Реле защиты РЭС49 с охватом контактов ООС,чобель 47 Ом-47 нФ и LR цепочка 1,5 мкГн/33 Ом.
Если возражений не будет начну разрабатывать ПП.
P.S Хотя можно убрать кондер и поставить интегратор на LF356 c волшебным резистором.
Только решил внести такие изменения:
1.На выход 2SC4793/2SA1837.
2.Входного буфера и интегратора не будет,поставлю балансировку ОУ из DS.
3. На входе РГ 10 кОм далее кондей 4,7 мкФ- ФНЧ резистор 1кОм /емкость 270 пФ -R ООС 9,1 кОм/30 кОм
итого Ку=3. C в ООС 20 пФ. ЛТС одобряет.
4.Платы двойное моно с БП на них ,двухслойка.
5. Реле защиты РЭС49 с охватом контактов ООС,чобель 47 Ом-47 нФ и LR цепочка 1,5 мкГн/33 Ом.
Если возражений не будет начну разрабатывать ПП.
P.S Хотя можно убрать кондер и поставить интегратор на LF356 c волшебным резистором.
Rus2000
I=U/R
Ок. Я ставил КТ850/851.Alan Bins написал(а):
При токе покоя 20мА радиатор выходникам не нужен.
Термодатчик прикручивал на гибких проводах к корпусу одного из выходников (ЕМНИП, как у Виктора в ушнике ВВ).
Это не ФНЧ, часть ППК. Если ЛТС ободряет, то ОК.
Стабилизатор не нужен. Достаточно простого выпрямителя с фильтром.
Цобель 47 Ом + 22нФ. Стоит параллельно нагрузке.
Почему РЭС-49? Может лучше что-то более ходовое?
Можешь скинуть доработанную модель?
Не торопись. Может быть есть смысл заменить ВК на параллельник? Не нужно будет ток покоя регулировать.
Rus2000
I=U/R

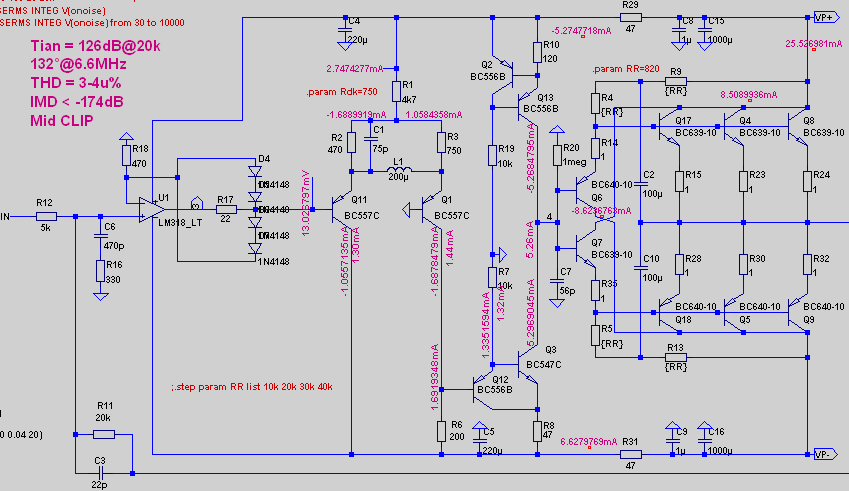

ЧебурУшник с параллельным выхлопом:
Ток покоя - 8,5мА на транзистор. Всего - 25мА.
Разумеется, предвыходники должны быть таких же типов, как и выходники.
Желательно обеспечить тепловой контакт каждого предвыходника с одним выходником.
Есть еще версия полностью на маломощных транзисторах (546/556).
Но их там по 5-6 штук в плечо.
Ток покоя - 8,5мА на транзистор. Всего - 25мА.
Разумеется, предвыходники должны быть таких же типов, как и выходники.
Желательно обеспечить тепловой контакт каждого предвыходника с одним выходником.
Есть еще версия полностью на маломощных транзисторах (546/556).
Но их там по 5-6 штук в плечо.
Alan Bins
Штурман Билли
Вот модели .
А что по поводу интегратора и кондея на входе?
Какое реле из хороших и ходовых стоит выбрать?
Просто у меня много РЭС-49 они малогабаритные и по параметрам подходят.
Параллельного ВК мне не надо,только классическая тройка.
Маленького радиатора для тока покоя 20-40 мА мне не жалко.
Радиатор:
https://www.chipdip.ru/product/hs-183-30
БП-имелось в виду фильтр и мост на плате.
P.S Там еще модель ВВЧе с одним питаловым погляди -клип идеален даже без цепей сброса усиления-и в железе
так будет?
За вами тут не успеешь только соберешь детали и даже начнешь что нибудь делать как появляется модель с еще
более высокими параметрами по всем статьям.
А что по поводу интегратора и кондея на входе?
Какое реле из хороших и ходовых стоит выбрать?
Просто у меня много РЭС-49 они малогабаритные и по параметрам подходят.
Параллельного ВК мне не надо,только классическая тройка.
Маленького радиатора для тока покоя 20-40 мА мне не жалко.
Радиатор:
https://www.chipdip.ru/product/hs-183-30
БП-имелось в виду фильтр и мост на плате.
P.S Там еще модель ВВЧе с одним питаловым погляди -клип идеален даже без цепей сброса усиления-и в железе
так будет?
За вами тут не успеешь только соберешь детали и даже начнешь что нибудь делать как появляется модель с еще
более высокими параметрами по всем статьям.
Alan Bins написал(а):P.S Хотя можно убрать кондер и поставить интегратор на LF356 c волшебным резистором.
Если усилитель под себя и под конкретный источник, то лучшее без
LF356+R на данный момент не решает абсолютно все вопросы от влияния интегратора, по крайней мере в схеме УНИКУМ-2
в ВВС-2011 однако в интеграторе лучше всего себя показал опер OPA177 без R, но там немного другая ситуация - нет такого влияния обратной связи усилителя, OPA177+R в схеме УНИКУМ-2 пока не испытывался и не сравнивался с LF356+R
