Чебурашки - самые простые сверхлинейники :)

[Rus2000]

НЕМО-2 , очень хороший клип.
...
"НЕМО-2 инверт" ещё немного лучше.

ИМХО, имена "Немо", "Линкор", и т.п. уже заняты.
А вот "Черепашки" очень хороши!

Может стоит этим именем и назвать ВВЧ - гибрид ВВ и Чебурашек?

Хочу переименовать "Чебурашку-НЕМО" в "НЕОН". Почемуто глядя на схему от обилия диодов пришло на ум, сияет как неоновая витрина. ;D . Я такого вроде не встречал, а вас как с этим именем? Не занято?

Неон вроде не занят.
Но такое название намекает на линейку усилителей, т.к. Неон - второй в ряду благородных газов.
Ну и может возникнуть вопрос: Если этот усилитель Неон, то какой же тогда Он?



[Alan Bins]

А как сделать такой график- имеется ввиду выделенное?
Возможно стоит добавить это в тему по ЛТС.

И имеет смысл в Чебурашках применение одного питания c цепями сброса усиления в клипе?
Какие есть минусы кроме потери в мощности (возможно стоит применить простые стабилизаторы для УН-ДК или
хватит фильтров при совмещенном питании?).



[Rus2000]

А как сделать такой график- имеется ввиду выделенное?
Возможно стоит добавить это в тему по ЛТС.

Когда построили АФЧХ, надо просто кликнуть мышкой по формуле (вверху зеленым цветом).
Один раз кликнули - появился первый курсор, два раза - второй.
Потом двигаете его мышкой по графику в нужную сторону.

И имеет смысл в Чебурашках применение одного питания c цепями сброса усиления в клипе?
Какие есть минусы кроме потери в мощности (возможно стоит применить простые стабилизаторы для УН-ДК или
хватит фильтров при совмещенном питании?).

Конечно имеет.
Для быстрой бескровной доработки/переделки это отличный вариант.
Стабилизаторы, скорее всего, не нужны. Но лучше уточнить в симуляторе.



[Rus2000]

Еще один вариант включения курсоров:
Правой кнопкой мыши по "зеленой формуле" -> Attached cursors: -> 1st / 2nd / 1st&2nd



[Alan Bins]

Спасибо!

Наверное стоит добавить этот ответ в тему по ЛТС.

И еще наверное стоит открыть тему по высоколинейным буферам для инвертирующих УМ.
Сейчас не могу найти те которые вы с Виктором предлагали кроме этого :

http://rcl-electro.ru/index.php?topic=530.0

Если не сложно выложите их еще раз.



[Rus2000]

Высоколинейный буфер можно сделать на высоколинейном ОУ.

Есть еще не проверенный в железе буфер на 544УД2:

Симулятор обещает искажения порядка единиц u% при Rвх от нуля до 75кОм и при Rвых не ниже 1,5кОм.
Но сейчас возможности проверить это нет.



[Alan Bins]

Не могу глянуть петлевое- ЛТС ругается,в чем может быть дело?



[Sagittarius]

Неопределяемый символ "у". Непонятный символ "у".
Неточно скопировал формулу? Или оставил какой-то генератор на схеме, кроме пробного, на выходе?



[Rus2000]

Не могу глянуть петлевое- ЛТС ругается,в чем может быть дело?

Поправил.



[Phantomas]

Ну вот, пока я схему к приятному виду перекраивал, уже все готово...



[Alan Bins]

Всем спасибо!

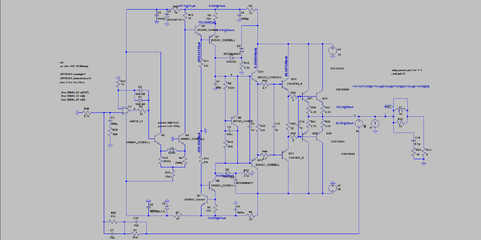

А что можно улучшить в самой схеме-это Чебурашка из первого поста с одним питанием 35в ?

Интермоды и PSRR просто отличны,Кг увеличился до 0,000056 .

Клип слегка плоховат,но думаю если в железе хуже не будет сойдет.

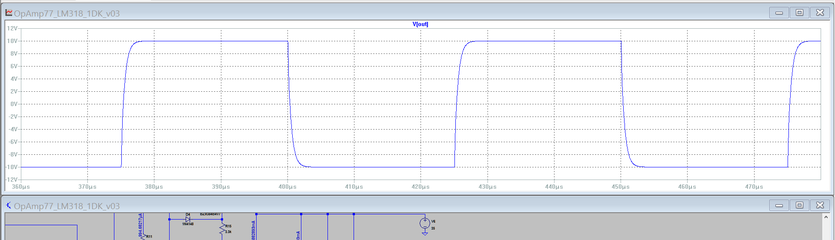

Меандр нормальный?



[Alan Bins]

Схожее несколькими страницами ранее забраковали,как неотносящееся к теме.

Как это не имеет? Это просто схема от rus 2000 из первого поста с одним питанием и другими компонентами.


Которая "УМ Чебурашка с простым ДК и двухэтажным питанием''.

Вот покрутил еще.

А какой запас по амплитуде должен быть?



[Phantomas]

А какой запас по амплитуде должен быть?

Может по усилению? Если ты про него, то 6-8дБ



[Sagittarius]

Защиту дифа от клипа лучше организовать диодами Д6Д7 параллельно входу дифа, то есть - на землю, а не в ООС.
Разница та, что тогда они будут под петлёй, а в ООСи - поверх неё и диктовать возможную нелинейность.



[Phantomas]

Защиту дифа от клипа лучше организовать диодами Д6Д7 параллельно входу дифа, то есть - на землю, а не в ООС.
Разница та, что тогда они будут под петлёй, а в ООСи - поверх неё и диктовать возможную нелинейность.

К тому же емкости диодов создают местную петлю ООС, которая уменьшает глубину общей ООС.



[Sagittarius]

Ещё можно использовать оба выхода дифа, и нагрузить его на второй диф, а тот - на зеркало, по структуре условного Холтона, хотя идея не его. Усиления сразу станет очень много, можно будет регулировать его местными ООС с помощью резисторов в эмиттерных цепях обоих дифов, повышая устойчивость и исходную линейность.



[Alan Bins]

А какой запас по амплитуде должен быть?

Может по усилению? Если ты про него, то 6-8дБ

Ну да по усилению,а какой запас по фазе при этом должен быть?

Защита от клипа как в схеме автора -Rus2000, так сделано во всех версиях Чебурашек.
Но можно попробовать посмотреть и с диодами параллельно входу ДК.

Два дифа с ТЗ думаю здесь не надо. Иначе теряется смысл: "Чебурашки - самые простые сверхлинейники"


Параметры и так отличные.

А что если на вход поставить активный ФНЧ, как в STALKER или СЛ вместо буфера?

Какие ОУ подойдут ? В интегратор- компенсатор вроде теперь рекомендуют LF356 c резистором 10 кОм?



[Phantomas]

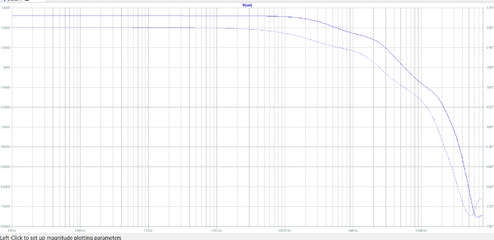

Должно быть в запасе не менее 6-8дБ, выглядит это вот так:



[Alan Bins]

Включил диоды как вы сказали.
Параметры улучшились до запредельных -192 дБ 20В/4 Ом и Кг 0,00002.

Но клип стал хуже,есть возможность его улучшить или пойдет и так?



[Phantomas]

Включил диоды как вы сказали.
Параметры улучшились до запредельных -192 дБ 20В/4 Ом и Кг 0,00002.

Но клип стал хуже,есть возможность его улучшить или пойдет и так?

Тут уже это в комплекте идет, если миллионные доли процента, то клип так себе, причем в живом усилке будет еще хуже, чем в симуляторе.
