Sagittarius написал(а):
Rus2000 написал(а):
Под четверкой подразумевается параллельный усилитель?
Да. Только он на выходе параллельником называется, а как усилитель напряжения или ПНВТ пусть условно будет четвёркой.
Давайте разберем ПНВТ "параллельник-четверку" по запчастям.

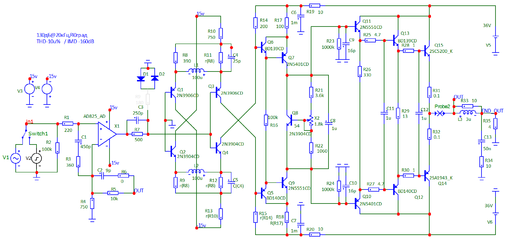

Т.к. это симметричная структура, рассмотрим только ее половину (например, ту, которая в положительном плече):
Что мы тут видим?

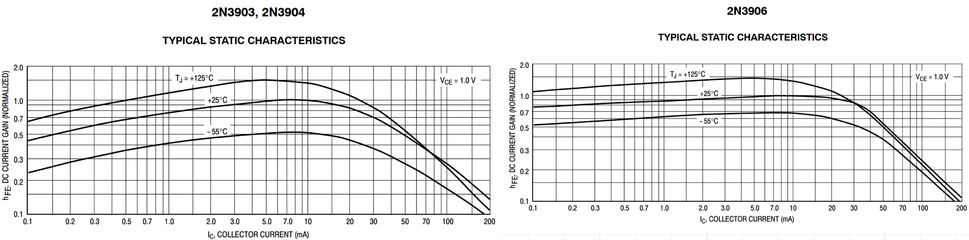

Непосредственно ПНВТ, это транзистор Т2 и резистор R3. (Сразу вспоминается ПНВТ
усилителя Ломакина-Паршина, на котором было съедено немалое количество собак
).
А чем у нас занимаются Т1, R1 и R2?
Правильно - задают рабочую точку Т2 и обеспечивают согласование с высокоомным источником сигнала.
Т.е. мало того, что усиления они нам не дают, так еще и подключены к низкоомному выходу ОУ, т.е. и согласования с них никакого...
Наверное, главная польза - обеспечение рабочей точки для Т2?
Ничего подобного! В таком виде, как это изображено на схеме, положение рабочей точки Т2 зависит от напряжения питания! Вдобавок к этому, помеха с плюсовой рельсы питания бодро шагает через делитель R1/R2 в эмиттерный переход Т2 и усиливается!
Короче говоря, расфуфыренная Натали на поверку оказалась дешевенькой Наташкой с неустойчивым
характером током покоя первого каскада УН (не говоря уж об ОЭ во втором).
Настроение у нее меняется от дуновения ветра в Кемеровской губернии ;D
Из этой неприятной ситуации просматривается три выхода:
1. Использовать стабилизированное питание для этого каскада (например, взять +-15В с питания входного ОУ).
На первый взгляд все хорошо. но есть подводные камни.
Питание одного, а тем более, нескольких ОУ все-таки не очень стабильно, но, наверное, мы можем этим пренебречь в первом приближении.
R2/R1 образуют делитель полезного сигнала - т.е. мы сначала ослабляем сигнал ради вывода ПНВТ на рабочую точку, а затем этот сигнал усиливаем.
"Сначала мы создаем проблемы, а потом героически их преодолеваем" (с) Жванецкий.
2. Использовать ГСТ вместо R1 (ну и в другое плечо тоже нужно не забыть поставить).
На первый взгляд - неплохое решение. Но все-таки похоже на стрельбу из пушки по воробьям - ради вывода
одного (!!!) транзистора ПНВТ на рабочую точку, приходится использовать 2-3 транзистора и еще кучку обвязки.
3. Использовать ГСН вместо R2 (так же не забываем про минусовое плечо).
Этот вариант выглядит как наиболее эффективное решение проблемы. Простейший ГСН - это или стабилитрон, или светодиод, или набор диодов, включенных в прямом направлении.
Мешать может шум лавинного пробоя стабилитрона, но надо это проверять в симуляторе и в железе.
С легкой руки Виктора, усилитель с первым каскадом УН, собранным по варианту №1+№3 (т.е. используется стабилизированное питание ОУ, плюс добавлены стабилитроны в УН), и вторым каскадом УН на тройках Владимира Акопова, носит предварительное имя "Натарашка"
;D

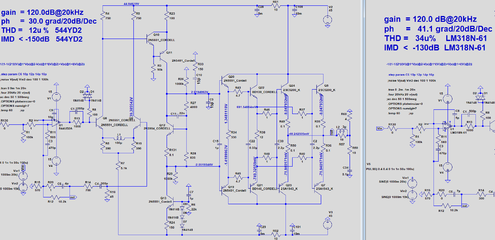

На текущий момент получены такие результаты:
Петлевое - 100дБ/20кГц.
Кг = 26u%, Кими < 136дБ
Меандр идеальный.

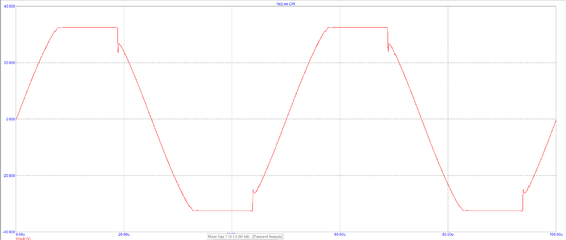

Клип с мелким подвозбудом при выходе с полок.
