Профессиональный УМЗЧ RX-1500
- Автор темы Lazertok
- Дата начала
5: не факт, судя по самашечей горнолыжной ФЧХ, и тому, что сима охотно считает такие усилители..Lazertok написал(а):

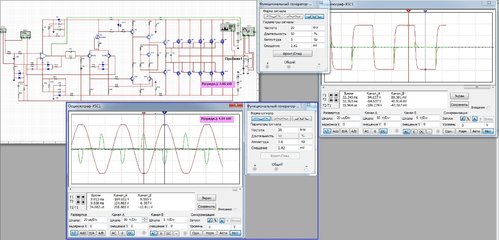

2: Желательно, чтобы в клипе и меандре не заскакивали в отсечеу/насыщение хотя бы некоторые транзисторы. То и другое вызывает задержку на вхождение в активный режим. Задержки - экстрим для ООС, они аналогичны фазовым сдвигам на запаздывание и могут вызвать вспышки возбуда со сквозняками в ВК.
Оно тебе надо? Выхлоп УН СЛА-схемотипа очень трудно вогнать в отсечку. Если бы не твои старания, то и вовсе невозможно. Уже писалось об этом в теме по ВВС-2011.

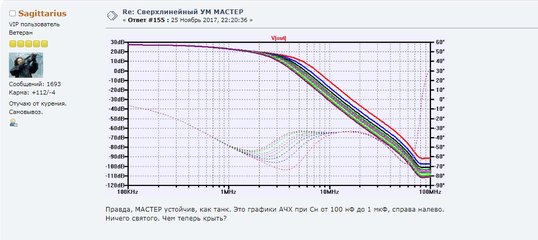

- ничего святого
Вложения
1. в моём фаза положительная, в твоем отрицательная - относительно ... к слову, на что это влияет? - наверное зависит от совокупности фаз в каскадах.S-word написал(а):

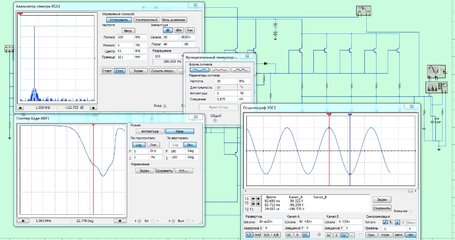

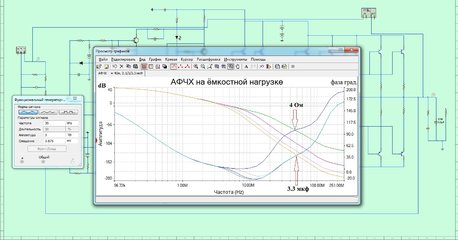

2. девиация АФЧХ при Кус =1 (0 dB) - в моем меньше при изменении нагрузки R:C, думаю это относится к устойчивости в целом.
пока всё.
1. у меня не забегает - и это не шутка.S-word написал(а):
2. конкретно на какой частоте и что за шутка.
- кстати и там не забегаем за 180 гр с резистивной нагрузкой., а с учётом что на ВЧ (более 2 мГц) уже Кус намного меньше единицы - шутить там не с чем.

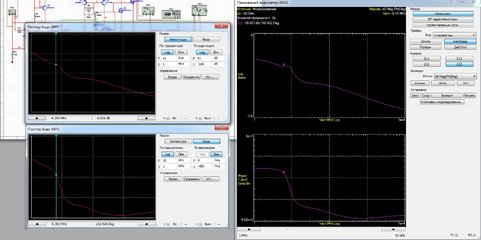

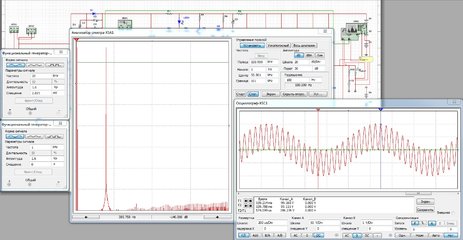

остаётся делать на ВЧ измерения панорамным анализатором - в продолжении шуток
Вложения
думаю всё намного проще:
- сима считает в реальном времени
- если на первом периоде глюк с режимами - то стоп, и выдает ошибку, также в этот момент невозможно увидеть расчет АФЧХ на приборе Бодэ.
- вообще Сима много подсказывает и делает защиту от "дурака".
- а чтобы не получать смешных результатов- есть куча способов сделать дублирующие измерения одинаковых величин.
- сима считает в реальном времени
- если на первом периоде глюк с режимами - то стоп, и выдает ошибку, также в этот момент невозможно увидеть расчет АФЧХ на приборе Бодэ.
- вообще Сима много подсказывает и делает защиту от "дурака".
- а чтобы не получать смешных результатов- есть куча способов сделать дублирующие измерения одинаковых величин.
В реальном времени считает режимы только сама схема. Комп считает примерно раз в десять медленнее, для схем разной сложности - по-разному. Иногда сложность схемы вешает комп наглухо (именно этот прискорбный факт не смогла вынести душа мелловмана). Комп, который считает схему в реальном времени и быстрее, есть, и не один, но для радилюбителя их покупка - дорогое удовольствие.
Это уже второй такой косяк, после стабилизатора питания УН, АФЧХ коего ты не снял, а несчастный неопытный конструктор схавал замануху, как есть. Фаза у схемы УМЗЧ очень поганая, усилитель будет неработоспособным, и, чтобы не смахивать на Могьного, тебе надо искать косяки в симуляторе, а не выкручиваться, не радоваться дутым результатам и незаслуженным ачивкам.
Это уже второй такой косяк, после стабилизатора питания УН, АФЧХ коего ты не снял, а несчастный неопытный конструктор схавал замануху, как есть. Фаза у схемы УМЗЧ очень поганая, усилитель будет неработоспособным, и, чтобы не смахивать на Могьного, тебе надо искать косяки в симуляторе, а не выкручиваться, не радоваться дутым результатам и незаслуженным ачивкам.
вариант доработки RX-1500 по схеме оригинала
Вложения
- забавно будет не заменять пром ПП уся , а доработать её переводом в инверт с добавкой преда отдельной платкой, по схеме что здесь в теме.
- прокручу в симе - посмотрим гибрид что выдаст.
- думаю это будет без хлопотная доработка по схемотехнике и конструктиву, с учетом имеющихся примочек по защитам на ПП пром уся.
- прокручу в симе - посмотрим гибрид что выдаст.
- думаю это будет без хлопотная доработка по схемотехнике и конструктиву, с учетом имеющихся примочек по защитам на ПП пром уся.

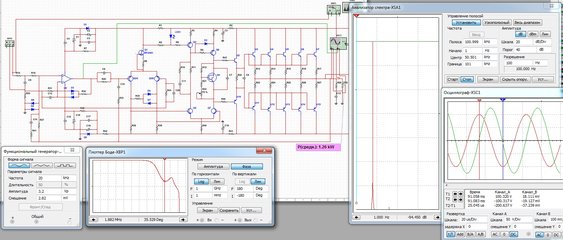

перевёл ВК на БИП (Тошибы с оригинала схемы)

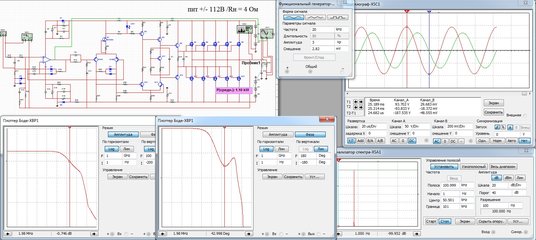

параметры не отличаются в сравнении на МОП в ВК.
параметры не отличаются в сравнении на МОП в ВК.
