После успешного запуска младшей версии НаПаЛма было принято решение проверить более мощную версию.

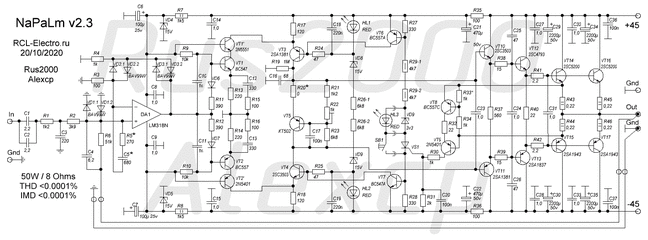

Схема:
Петлевое усиление (с LM318 на входе):
Расчетные интермоды сигналов 19+20к:
Клип:
Схема:
Петлевое усиление (с LM318 на входе):
Расчетные интермоды сигналов 19+20к:
Клип:
Для ускорения сборки/настройки и, одновременно, для проверки базовой платы, сборка этой версии НаПаЛма производилась на платформе "Ориентир":

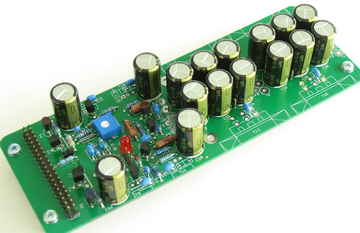

Базовая плата:
УН НаПаЛм:
Базовая плата:
УН НаПаЛм:
Схема запустилась сразу.

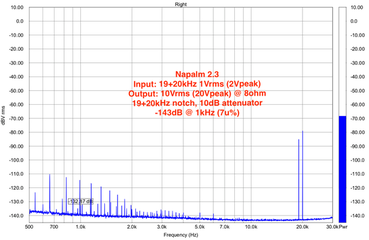

Интермоды на нагрузке 8Ом:
Думаю, тов. Зеленый вскоре ознакомит нас с результатами более подробно.
Интермоды на нагрузке 8Ом:
Думаю, тов. Зеленый вскоре ознакомит нас с результатами более подробно.
Последнее редактирование:
Отличия этой версии от младшей:
Питание увеличено до +-45В.
Выхлоп сделан по схеме 1-1-2.
Добавлена триггерная защита выходных транзисторов (VT6-VT9, VS1).
В УН добавлены каскоды, опирающиеся на шины питания ОУ.
Это позволяет безопасно поднять питание УН до +-50В при использовании в каскодах транзисторов в корпусе ТО-92. При использовании в каскодах более мощных транзисторов, питание УН можно поднять еще выше.
На выходе УН и в первом каскаде ВК применены более мощные 2SA1381/2SC3503.
С случае крайней необходимости, при питании УН не более +-50В, можно в 1кВК поставить подходящие транзисторы в ТО-92 (5401/5551, например), но потребуется уменьшить их ток покоя в те же полтора раза. Т.е. увеличить R37 до 750-820 Ом.
Замена комплектующих:
ОУ - любые, с Ку@20к от 40дБ и выше. Таблица с проверенными ОУ есть в теме.
Т1, Т2 - 546-560, 3904/3906 и т.д. Сейчас на плате УН установлены 2SA1312/2SC3324. т.к. они были в наличии. Можно ставить хоть КТ315/361.
Т1', T2' - при питании не выше +-50В можно ставить транзисторы с Uкб не менее 50В и мощностью не менее 0,5Вт (546А/556А, 5401/5551 и т.д.). При питании УН выше +-50В следует применять более мощные транзисторы в корпусах ТО-126 (2SA1381/2SC3503 или их аналоги). Сейчас на плате УН стоят 2N5401/2N5551.
Т3, Т4 - 2SA1381/2SC3503 или аналоги. Из отечественных - КТ940А, КТ9115А.
Т10, Т11 - 2SA1381/2SC3503 или аналоги, так же как и для Т3, Т4. При питании не выше +-50В можно применить здесь менее мощные транзисторы c Uкб не ниже 120В (5401/5551, BF422/423), но потребуется снизить в полтора раза ток покоя этого каскада.
Т12, Т13 - драйвера нужны быстрые. Кроме указанных на схеме, подойдут 1930/5171, должны нормально работать корейцы KTA1659A/KTC4370A, но работа с ними не проверялась.
Т14-Т17 - выходники можно применять разные, примерно так же, как и в УМ Парус. Ориентироваться на мощность не менее 100Вт и напряжение от 120В и выше.
Питание увеличено до +-45В.
Выхлоп сделан по схеме 1-1-2.
Добавлена триггерная защита выходных транзисторов (VT6-VT9, VS1).
В УН добавлены каскоды, опирающиеся на шины питания ОУ.
Это позволяет безопасно поднять питание УН до +-50В при использовании в каскодах транзисторов в корпусе ТО-92. При использовании в каскодах более мощных транзисторов, питание УН можно поднять еще выше.
На выходе УН и в первом каскаде ВК применены более мощные 2SA1381/2SC3503.
С случае крайней необходимости, при питании УН не более +-50В, можно в 1кВК поставить подходящие транзисторы в ТО-92 (5401/5551, например), но потребуется уменьшить их ток покоя в те же полтора раза. Т.е. увеличить R37 до 750-820 Ом.
Замена комплектующих:
ОУ - любые, с Ку@20к от 40дБ и выше. Таблица с проверенными ОУ есть в теме.
Т1, Т2 - 546-560, 3904/3906 и т.д. Сейчас на плате УН установлены 2SA1312/2SC3324. т.к. они были в наличии. Можно ставить хоть КТ315/361.
Т1', T2' - при питании не выше +-50В можно ставить транзисторы с Uкб не менее 50В и мощностью не менее 0,5Вт (546А/556А, 5401/5551 и т.д.). При питании УН выше +-50В следует применять более мощные транзисторы в корпусах ТО-126 (2SA1381/2SC3503 или их аналоги). Сейчас на плате УН стоят 2N5401/2N5551.
Т3, Т4 - 2SA1381/2SC3503 или аналоги. Из отечественных - КТ940А, КТ9115А.
Т10, Т11 - 2SA1381/2SC3503 или аналоги, так же как и для Т3, Т4. При питании не выше +-50В можно применить здесь менее мощные транзисторы c Uкб не ниже 120В (5401/5551, BF422/423), но потребуется снизить в полтора раза ток покоя этого каскада.
Т12, Т13 - драйвера нужны быстрые. Кроме указанных на схеме, подойдут 1930/5171, должны нормально работать корейцы KTA1659A/KTC4370A, но работа с ними не проверялась.
Т14-Т17 - выходники можно применять разные, примерно так же, как и в УМ Парус. Ориентироваться на мощность не менее 100Вт и напряжение от 120В и выше.
Последнее редактирование:
Каскод датчика тока.
Обеспечивает равенство тока сработки защиты для обеих полуволн сигнала.
Знакомлю.

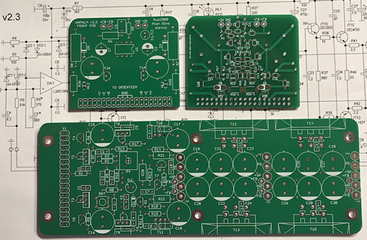

Поскольку последний каскад УН (ОБ), весь ВК и защита смонтированы на плате Ориентира, плата собственно НаПаЛма получилась очень простой и компактной, 50х60мм:
Почти все компоненты, в том числе Т1 и Т2, расположены на нижней стороне, верхняя по большей части пустует. На картинке не видно, но вся верхняя сторона залита сплошным земляным полигоном. Фото собранной платы см. выше.
Измерения линейности проводились на тестовом сигнала 19+20кГц методом, описанным выше в ветке. Использовалась немного доработанная звуковая карта E-MU 0204, пассивные режекторные фильтры третьего порядка по схеме Холла и сверхлинейные буферы из соответствующей темы на этом форуме. Структурная схема измерительной установки:
Результаты измерений в целом похожи на полученные для младшего НаПаЛма, собранного на платах Алана. Уровень интермода на частоте 1кГц при работе на нагрузку 4-8 ом составил около микровольта, это -135..-145дБ от уровня выходного сигнала (10В скв, 20В амплитуды). Это примерно на 30дБ хуже, чем в симуляторе
Результаты измерений в целом похожи на полученные для младшего НаПаЛма, собранного на платах Алана. Уровень интермода на частоте 1кГц при работе на нагрузку 4-8 ом составил около микровольта, это -135..-145дБ от уровня выходного сигнала (10В скв, 20В амплитуды). Это примерно на 30дБ хуже, чем в симуляторе
Клип тоже получился похожим на тот, что был в младшей версии:
Это на 20кГц; на низких частотах "клык" исчезает без следа.
Это на 20кГц; на низких частотах "клык" исчезает без следа.
Последнее редактирование:
Кроме того, я опробовал измерение малых искажений методом вычитания входного сигнала из ослабленного выходного. Метод и измерительная установка пока дорабатываются, но предварительные результаты сходны с теми, что получены с режекторными фильтрами:
В отличие от измерений с режекторными фильтрами, здесь не ослаблены интермоды нв частотах 18 и 21кГц. Шума много потому, что измерительный мост пока не спрятан в жестяную коробку от печенья. Доем печенье, сделаю почище
В отличие от измерений с режекторными фильтрами, здесь не ослаблены интермоды нв частотах 18 и 21кГц. Шума много потому, что измерительный мост пока не спрятан в жестяную коробку от печенья. Доем печенье, сделаю почище
Последнее редактирование:
Помогите товарищу Зелёному, кто там ближе. Не будьте эгоистами, не думайте только о себе.
Говорят, много мучного есть вредно.
Поэтому, для ускорения экранировки можно порекомендовать поделиться печеньем с окружающими.
Не то пальто.
На этом завязываем с офтопом, товарищи...
Без дополнительных усилий измерять такие низкие искажения с помощью E-MU 0204 вряд ли удастся.
Поэтому и применяются либо фильтры, либо мост.
А не стоит ли транзисторам VT1', VT2' добавить в базы резисторов ом по 100?
У нас в деревне все так делают...
И много у вас в деревне сверхлинейников, запускающихся с первого включения?
Вероятно эти резисторы все-таки не для сверхлинейности добавляются, а скорее как противовозбудные или токоограничительные.
Например как R306 здесь:
Вложения
Не стоит, это каскады с общей базой (ОБ), т.е. с заземленной по переменной составляющей тока базой через импеданс источника питания.
