Потому что выводных завались а смд нужно покупать, да и самому развести интересно.
На смд в теме есть готовая плата которую можна через алюминиевую пластину поставить на радиаторы Амфитона.
Сверхлинейный УМ НаПаЛм, или наш симметричный ответ Ломакину с Паршиным
- Автор темы Rus2000
- Дата начала
На смд в теме есть готовая плата которую можна через алюминиевую пластину поставить на радиаторы Амфитона.

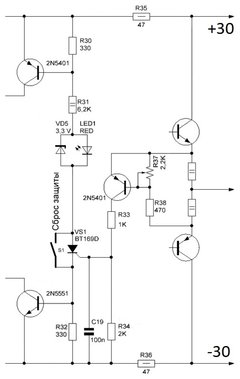

Решил, место на плате есть, можна поменять местами детали и поместить защиту не на smd, но есть пара вопросов.
Какие номиналы нужно заменить при питании +-30В.
Какой мощности применять резистор R31 при питании +-30В.
P.S.
Как настраивается защита ?
Последнее редактирование:

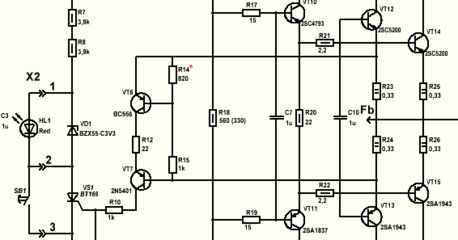

Вопрос возник только при калибровке тока срабатывания защиты:
Проще всего было, конечно, измерить напряжение срабатывания между эмиттером Т6 и базой Т7 до установки выходных транзисторов и их эмиттерных резисторов, но я все собрал до измерений.
Тов. Берия предложил еще два варианта. Первый - отпаять нижний конец резистора R15 и базу T7, соединить их вместе и сделать то же самое. Минус - нужно было снимать плату с радиатора. Второй способ - нагрузить ВК заведомо низкоомной нагрузкой, подать на вход синус и посмотреть, при какой амплитуде на выходе защита сработает. Навскидку, с делителем R15/R14 1ком/820ом защита должна срабатывать при падении напряжения на эмиттерном резисторе 0.22 ома примерно 1.2 вольта, что соответствует току около 5.5 ампер через один резистор и 11 ампер - через два. Хотя мгновенный ток разряда конденсаторов питания может быть и больше, плавно нарастить ток до 11 ампер мне было нечем.
Самый удобный способ измерения тока срабатывания защиты на собранном усе оказался таким: при отключенном УН (т.е. закрытых выходных транзисторах ВК - можно базы 1кВК замкнуть для надежности) подключаем внешний изолированный источник питания между эмиттерами тех выходных транзисторов, чьи эмиттерные резисторы служат датчиками тока, и плавно увеличиваем напряжение. Ток, при котором срабатывает защита, умножаем на 4.
Эту собирал кто?
Антиклиповая цепь нормальная или можно сделать на обычных диодах? Или вовсе два диода с баз повторителей на среднюю точку.
Нет.
Проверенные версии лучше. И проще.
Там об этом написано.
По такой топологии есть новая линейка усилителей. Проверена в железе, но пока не опубликована.
У простой версии у первых двух транзисторов ток вроде как прилично возрастает в клипе.
Как скоро новая будет?
Фз. Вроде как если светики ставить и в эмиттерах первых транзисторов номиналы повысятся в итоге на них меньше при клипе будет.
Стоит ли ставить кондер в параллель резистору с диодом в простой версии, и резистор добавлять в коллекторы?
Вложения
Есть же проверенные отлаженные схемы Напалма.
Какой смысл опять возвращаться к исходным вариантам?
Какой смысл опять возвращаться к исходным вариантам?

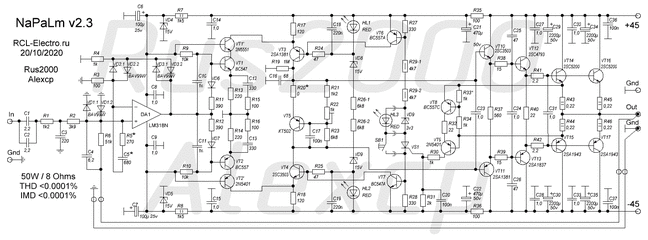

Чем эта плоха? Там схемы как я понимаю всего три, простая версия, версия с повторителями и с токовым зеркалом.
Схему скиньте.
Последнее редактирование:
Да спасибо, тоже нашел.
Начиркал уже. С токовыми зеркалами тоже неплохо рисуется, поэтому и узнаю.
Вложения
Постоянка убирается стандартной балансировкой операционника.
А если это какая нибудь опа1611 или ад8065 ?
Не все же на ней делать.
Последнее редактирование:
У меня LM318. Недорогая. Заработала с первого включения. Зачем искать лучше?
Как вариант: собрать на малошумящей OPA1611 входной инвертирующий фильтр с усилением -2, остальное усиление оставить LM318. (Я себе так и сделал
).
Последнее редактирование:
Какой ток должен быть через вт1 вт 2?
По капу показывает 2ма, а вт3 вт4 7ма
По капу показывает 2ма, а вт3 вт4 7ма
Вложения

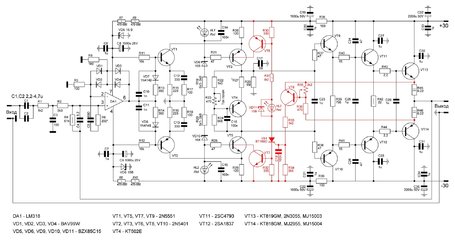

Вот такая схема и плата, для модернизации усилителя Амфитон 25У-002С, получилась по рекомендациям форума.

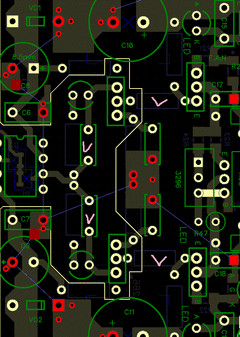

Плата разработана под штатные посадочные места Амфитона.
Плата разработана под штатные посадочные места Амфитона.
