Примерно правильно. Ток через Т1(Т2) задается резисторами R9-R14 и примерно равен 2.5мА. Сумма токов через T1 и T3 (T2 и T4) равна току через R17(R18) = 1В/120ом=8.3мА. Разница в 6мА или около того течет через Т3(Т4).Какой ток должен быть через вт1 вт 2?
По капу показывает 2ма, а вт3 вт4 7ма
Понятно, думал может ошибка какая. Выравнивать смысла нет? Чтоб к примеру через первые 4ма а через ун 5ма.Примерно правильно. Ток через Т1(Т2) задается резисторами R9-R14 и примерно равен 2.5мА. Сумма токов через T1 и T3 (T2 и T4) равна току через R17(R18) = 1В/120ом=8.3мА. Разница в 6мА или около того течет через Т3(Т4).
Прошу прощения но в предыдущем моем посте была ошибка в схеме и плате (резисторы с одинаковими номерами).Лэйку выложишь?
Токи в отлаженной схеме выбраны не случайно, менять их не рекомендуется.Понятно, думал может ошибка какая. Выравнивать смысла нет? Чтоб к примеру через первые 4ма а через ун 5ма.
На место где стояла защита АС. Диоды шотки только думаю один или два моста.SIV, где планируешь поставить выпрямитель и на каких диодах?
Нет, у нас напряжение только несколько часов в день и то в разное время.SIV, попробовал запускать платы? На праздниках собираюсь повторить на замену в Амфитон. Кстати, у тебя предвыходники запланированы без радиаторов?
Если фильтр сделан по схеме СЛА Агеева то при использовании OPA1611 на входы микрухи нужно добавить эмиттерные повторители на 2N5089 с током эмиттера 100 - 150 мкА, на Веге Агеев посоветовал из-за повышенного входного шума при входном сопротивлении 22 кОм. Кстати, какой ёмкости входной конденсатор поставлен, 0,68 мкФ как у Агеева?У меня LM318. Недорогая. Заработала с первого включения. Зачем искать лучше?
Как вариант: собрать на малошумящей OPA1611 входной инвертирующий фильтр с усилением -2, остальное усиление оставить LM318. (Я себе так и сделал).
Фильтр сделан почти по схеме Агеева, но умощнен по выходу эмиттерным повторителем и перестроен по частоте среза вверх (значительно ).Если фильтр сделан по схеме СЛА Агеева то при использовании OPA1611 на входы микрухи нужно добавить эмиттерные повторители на 2N5089 с током эмиттера 100 - 150 мкА, на Веге Агеев посоветовал из-за повышенного входного шума при входном сопротивлении 22 кОм. Кстати, какой ёмкости входной конденсатор поставлен, 0,68 мкФ как у Агеева?

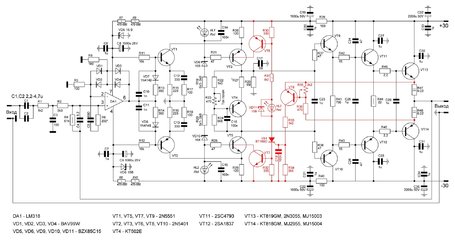

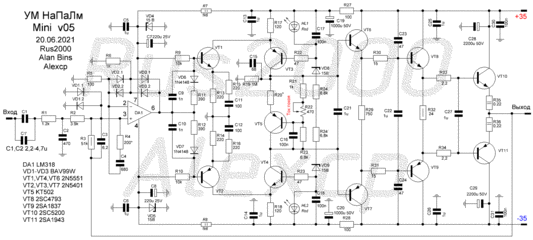

Пока такую пользую:Схему с номиналами можно увидеть?
