Сверхлинейный УМ Парус (ВВЧ, ПараФинн), или сгибаем обратно разогнутый дифкаскад Видерхольда

[musinskiy]

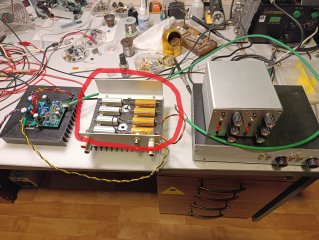

Верхнее фото не верное



[-RandY-]

Но давно есть как более совершенные, так и более простые, но при этом очень линейные схемы

Есть возможность, где-то посмотреть?



[Rus2000]

Нет смысла выкладывать в открытый доступ лучшие схемы.

Шарлатаны, действующие по такой схеме:

Украсть немедленно, допилить и выдать за своё.

не вылезают с этого форума.
Допиливают они плохо, но хайпа вокруг этого создают много...

Вот, например, тема о безумных допиливателях Омикрона.
Там показано, как беглый сквернослов "ссаги" умудрился опозориться с допилингами несколько раз подряд.
Нет смысла опять тратить время на разбор очередного допилинга от слабоумных персонажей.



[Rus2000]

:постоянка на выходе, 0,000мВ

Какой ОУ на входе схемы?



[musinskiy]

Lm318 n нешинал.



[Rus2000]

Уникальный экземпляр.

Спойлер: Офтоп

Когда-то была кучка NE5532. Отобрал из нее 4 экземпляра для Омикрона. У первых двух экземпляров одна половинка ОУ давала смещение меньше милливольта, а у вторых - другая.



[Rus2000]

На Паяльнике возник вопрос по доработке ГСТ дифа младшего Паруса:

Такой вопрос -кто нибудь имеет практический опыт замены классического гст диффа на каскодное в младшем парусе? Есть ли смысл? Симулятор говорит что по НЧ таки каскодное гст заметно лучше.

С симуляторами разговаривать не нужно.
Каскодирование в ГСТ применяется для разгрузки его ПНВТ по мощности, и для уменьшения переменной составляющей выходного сигнала на коллекторе его ПНВТ.
Тепловой режим ГСТ младшего Паруса вполне себе стабилен и приемлем с точки зрения ОБР.
Переменная составляющая напряжения на коллекторе ГСТ при номинальном уровне выходного сигнала составляет, грубо, 40мВ на частоте 20кГц, и еще меньше на более низких частотах. Т.е. она тоже невелика, и особого вляния на стабильность тока не оказывает.
Ну и не забываем, что перед дифом у нас есть 60+дБ усиления, которое легко выровняет влияние небольшой девиации тока покоя этого каскада.

В принципе, можно заменить ГСТ дифа на резистор, подключенный к точке со стабильным напряжением.
Например, вот так:

Нужно лишь уточнить ток дифа и потом сравнить линейность в железе.
