Сверхлинейный УМ "Парус-808", или новая жизнь старых Бригов

[Gerasim]

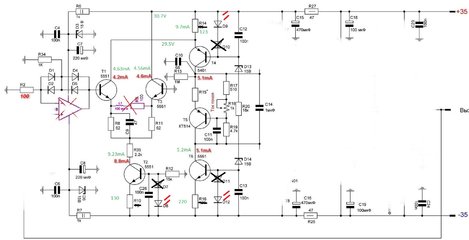

Дошло дело до настройки. Собрал первый кусочек схемы по инструкции Русса запитал от Брига, дыма пока нет, светодиоды красиво светятся). Но тут чего-то непонятное получается. Почему-то ток через через T3 меньше чем через Т1, хотя должно быть наоборот, напряжение на его коллекторе то больше. Эмитерные резисторы подобрал одинаковые, транзисторы тоже. На рисунке подписал, что наизмерял, чего-то не то делаю, похоже. Напряжение питания 32в



[finn32]

R10, 14 ставить по 120 Ом, R16 240 Ом.



[finn32]

А в целом пропорции токов правильные.



[Rus2000]

Баланс токов нормальный.
Токи плеч дифа по 4,6мА, ток ВК УН - 5,2мА.
Можно двигать дальше.



[Gerasim]

Спасибо за быстрый отклик.) Иду паять.



[Sagittarius]

ток через через T3 меньше чем через Т1

Уменьшай R10. Можно подпаять параллельно ему резистор в пару килоом.



[Rus2000]

Уменьшай R10.

Что за бред?
Не надо ничего уменьшать.
Вообще не надо в УН больше ничего трогать.
Диф уже в балансе с точностью 1,5% ( (4,63-4,56)/4,63 ).
Ток ВК УН в норме.

Дальше допайка первых двух пар ВК и проверка стабильности без нагрузки.
Ну и предварительная проверка термоузла



[Gerasim]

Не надо ничего уменьшать.
Вообще не надо в УН больше ничего трогать.
Диф уже в балансе с точностью 1,5% ( (4,63-4,56)/4,63 ).
Ток ВК УН в норме.

Дальше допайка первых двух пар ВК и проверка стабильности без нагрузки.
Ну и предварительная проверка термоузла

Прикрутил иммитатор ОУ, Напряжение на выходе УН регулируется от -26в до +29в, почему-то не симметрично. При регулировке термоузла, напряжение между К-Э транзистора термоузла меняется в диапазоне 2.8-6.4вольта.



[Rus2000]

Не симметрично

это норма.
сейчас и выход несимметричный.

в диапазоне 2.8-6.4вольта

для уменьшения верхней границы нужно увеличивать резистор, стоящий последовательно с потенциометром.



[lopuh]

Слегка переделал узкую плату Finn32 под квазивыхлоп (и у Алана тоже списывал).
Возможность сборки на одной комплементарной паре предусмотрена (перемычки), выходники можно поставить и перпендикулярно плате. Габарит платы 47х84 (на канал). Себе соберу «квазик», решил утилизировать запас 2T803.



[Rus2000]

Какой же это квазик, если оба выходника подключены коллекторами к шинам питания?

Ну и в случае квазика можно хорошо оптимизировать дорожки выходников, т.к. они не привязаны к посадочным местам, а идут витыми тройками к транзисторам.



[lopuh]

Какой же это квазик, если оба выходника подключены коллекторами к шинам питания?



[Rus2000]

Тогда есть смысл убрать ненужную шелкографию.



[lopuh]

Возможность сборки на одной комплементарной паре предусмотрена (перемычки)

Планировал возможность сборки и младшего Паруса на той же плате. Есть табличка с перемычками и установкой компонентов для двух вариантов.
В лейке один из каналов "сконфигурирован" связями под квази, второй- под нормальный младший Парус с одной парой.



[finn32]

Возможность сборки на одной комплементарной паре предусмотрена (перемычки), выходники можно поставить и перпендикулярно плате.

Хорошее решение.



[Alan Bins]

Слегка переделал узкую плату Finn32 под квазивыхлоп (и у Алана тоже списывал).
Возможность сборки на одной комплементарной паре предусмотрена (перемычки), выходники можно поставить и перпендикулярно плате. Габарит платы 47х84 (на канал). Себе соберу «квазик», решил утилизировать запас 2T803.

Хорошо ,только надо делать двойное моно ,а не ставить все на одной плате .



[Rus2000]

Тогда есть смысл убрать ненужную шелкографию.

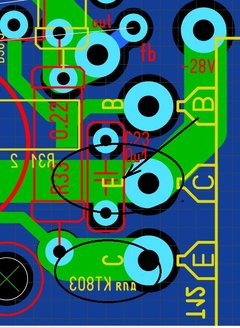

Тогда есть смысл уточнить шелкографию нижнего транзистора.
Чтоб было четко понятно, где коллектор и эмиттер в каждом случае.

Но это я так, прикапываюсь.
Извините, еси чо.



[lopuh]

Хорошо ,только надо делать двойное моно ,а не ставить все на одной плате

Распилить тоже можно, если надо.



[lopuh]

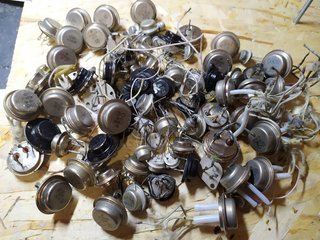

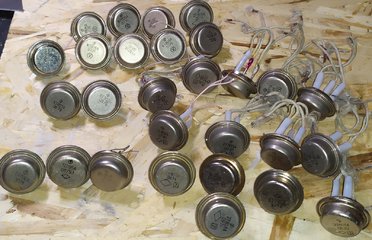

Подарили еще раритетов. Придется теперь еще долго "Квазики" собирать
И даже 3шт ГТ806 обнаружилось...



[Eskimo]

Работоспособен ли усилитель на КТ908? Или они слишком шустрые?
