УМ Симметрон, или лаконичный апгрейд Ланзара

Rus2000

I=U/R
17 Окт 2017
10,117
3,246
Плюк
Тов. Боков произвел обмеры самодельной платы Симметрона.

Сначала результаты, полученные на нагрузке 3,8 Ома, т.е. более тяжелой для усилителя, чем планировалось изначально.
1кГц, 100Вт:
1 кГц, 3.8 Ом, 100 Вт.png

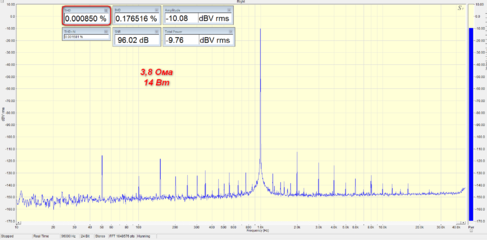

1кГц, 14Вт:
1 кГц, 3.8 Ом, 14 Вт.png

10кГц, 100Вт:
10 кГц, 3.8 Ом 100 Вт.png

10кГц, 14Вт:
10 кГц, 3.8 Ом, 14 Вт.png

ИМИ 19+20к, 34Вт:
ИМИ 3.8 Ом, 34 Вт.png


Rus2000

I=U/R
17 Окт 2017
10,117
3,246
Плюк
Далее, измерения на нагрузке 7,5 Ома:

1кГц, 60Вт:
1 кГц, 7.5 Ом, 60 Вт.png

1кГц, 7,5Вт:
1 кГц, 7.5 Ом, 7.5 Вт.png

10кГц, 60Вт:
10 кГц, 7.5 Ом, 60 Вт.png

10кГц, 7,5Вт:
10 кГц, 7.5 Ом, 7.5 Вт.png

ИМИ 19+20к, 17Вт:
ИМИ 7.5 Ом, 17 Вт.png


Rus2000

I=U/R
17 Окт 2017
10,117
3,246
Плюк
В целом, неплохо для такой простой схемы. Особенно, если вспомнить, что исходный Ланзар искажает почти на два порядка сильнее.
Измерения проводились при расчетном токе покоя ВК, составляющем 150мА на каждую пару транзисторов, без RCL-цепочек в эмиттерах ВК УН.
Повышение тока покоя, до 270мА на пару выходников, заметно добавляет линейности.
Но не все готовы делать такую печку (50Вт тепла на один канал усилителя).
Хотя, по сравнению со всякими "каменными однотактами", это детская рассеиваемая мощность.

Есть еще несколько мыслей по дальнейшей линеаризации Симметрона без какого-либо серьезного усложнения схемы.

Последнее редактирование:

Lenin

Постоялец
17 Июл 2019
736
436
34
Вот такое вдруг нарисовалось (и варианты справа, но мне нравится самый простой).
Кому интересно - пользуйтесь.
T3T4 желательно взять с бетой больше 150, что-нибудь из BC84*
Коррекцию не думал.
lanzar LE123.GIF


Не знаю, насколько это оффтоп, уже почти не похоже на Ланзар (почему-то лазанья сразу на ум приходит), так что перенесите, если нужно.

А! С1 не туда зацеплен, да. Править не буду уже.

Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
10,117
3,246
Плюк
Спасибо, Ильич.
Но изначально планировали сохранить двухкаскадную схему Ланзара - симметричный ДК плюс симметричный ОЭ, без доп каскадов усиления и токовых зеркал.

"Асимметрон" на этой основе тоже есть в разных вариантах. Сверхлинейный.

Переносить не будем. Пусть остается пища для размышлений.

Последнее редактирование:

Lenin

Постоялец
17 Июл 2019
736
436
34

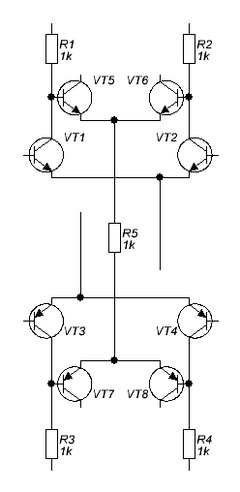

симметричный ДК плюс симметричный ОЭ
Ну, я симметрию и нарисовал сначала, но зачем оно, ДК и так симметричен.
ланзар симм123.GIF
где-то оно уже есть... Сталкер, вроде, такой.Нет, Донецк.
А, ну и проблемка с перекосом вылезает. Блин, это какие-то грабли-мутанты, который раз норовят по макушке ударить :)

Последнее редактирование:

wakh

Вахтанг, Москва
14 Июл 2018
3,211
1,322
68
Москва
www.diyaudio.ru
Добавление 4-х транзисторов в схему может быть оправдано существенным увеличением скорости рассасывания зарядов б-э выходных транзисторов УН ВТ8 и ВТ5.

lanzar LE123.GIF

Последнее редактирование:

Lenin

Постоялец
17 Июл 2019
736
436
34
Вообще, схема в шапке неудачная, что изначальная, что доработанная. Поэтому я и предложил более рациональный вариант.
Нижний ДК ушел, но он и не нужен. Если не напороть с компенсацией, то моя схемка будет лучше в плане отношения сложность/результат.

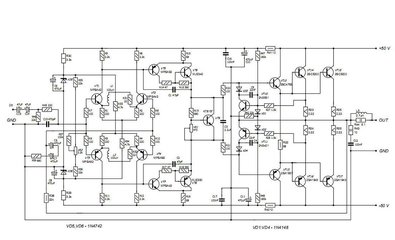

ПС Наиболее удачная доработка "Ланзара", КМК, сделана Иваном (25602) с паяльника (не помню где оно там).

ПС
Вот, нашел:
Просто и со вкусом, отличный баланс; но не купирован миллер и вход опять нагружен, хоть и меньше, чем в исходнике. В моей схеме это учтено.
25602 Lanzar.jpg

Последнее редактирование:

Lenin

Постоялец
17 Июл 2019
736
436
34
Этот против Симметрона никак не катит...
Там (в Ланзаре) основная проблема - тепловой разгон УН, и она решена вот так просто.
А для лучшей линейности нужна другая топология, вот и всё. Ну, за попытку уважаю :).


Rus2000

I=U/R
17 Окт 2017
10,117
3,246
Плюк
В Симметроне УН термостабилен.

Хотя, я б еще термостатировал входные дифы кубиком пенопласта/пеноплекса...


Rus2000

I=U/R
17 Окт 2017
10,117
3,246
Плюк
за попытку уважаю
Спасибо.
Попытка, считаю, в целом, успешная, т.к. исходный Ланзар показывает Кг(5к) порядка 0,5%
Но, возможно, выложенная сейчас схема, это еще не финал...

Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
10,117
3,246
Плюк
Не пойму сарказма.
Крайне простой усь. Термостабилен. Измеряется хорошо, звучит тоже. Детали копеечные. Собирается и настраивается за день, с перекусами и перекурами...
Собственно, настройки особой и нет. Надо отрегулировать ток покоя и ноль на выходе...
