При таком питании сдвиг уровня Т21 не нужен.
Ну и надо смотреть, на тройку Баксандала. Может будет достаточно и двойки.
Тут уже три каскада усиления.
Если с каждого снять по 60дБ, то придется это все резать, чтоб уложить АФЧХ правильно.

YuriyB написал(а):
Заметил интересную особенность пары Баксандала. Если транзисторы однотипные, то прямое напряжение кб 2тр-ра пары получается автоматически, а вот если например 3904/5401 уже приходится выёживаться, чтобы избежать обратного Укб.
Нажмите для раскрытия...
А как обстоят дела с тройкой Акопова, все 3 транзистора тоже нужно выбирать однотипные?

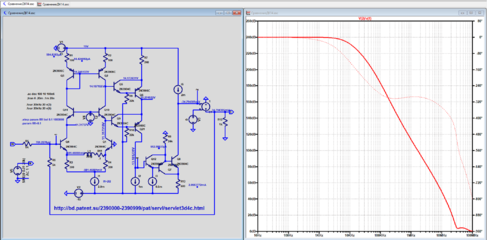

Поступил запрос с вымирающего вегаляпа:

Если назвать это Интегратор, то это трендово.
Если посмотреть на АЧХ на выходе ФНЧ, которым он и является - что-то типа -60дБ на 1кГц как-то не внушают.
Промоделируйте АЧХ выхода интегратора.
Нажмите для раскрытия...
Вопрос понял, отвечаю:

7251

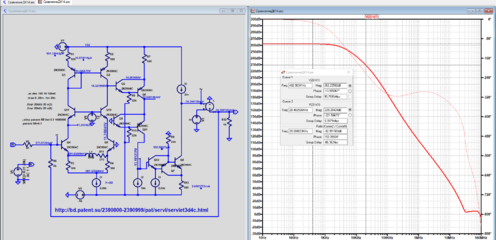

Тут столкнулись лбами интеграторы ВВС-2011 и СЛА. Две самые далёкие друг от друга в звуковом диапазоне линии - АЧХ на выходе УМ ВВС-2011 (вверху) и на выходе интегратора ВВС-2011 (внизу). Две остальные принадлежат СЛА и его интегратору.
Искажения даны для сигнала частотой 16 Гц.
И шо? :)

Не знаю где лучше написать(спросить) , спрошу тут. Если есть трансформатор с только двумя (с отводом посередине) вторичными обмотками и сильно хочется реализовать двухэтажное питание уся , как это можно грамотно сделать без добавочных обмоток кто знает?

Или если транс с двумя вторичными обмотками без отвода посередине.Про удвоитель напряжения известно(потом через стаб. например lm317 если В.вх. позволит), но не уверен хорошо ли его применять в сверхлинейнике. Да и надо всего выше на 10-15 В основного питания для УНА .

Последнее редактирование:
Легче и грамотней всего домотать витков с десять и получить нужные напряжения.
Минуя это, придётся ставить доп. трансформатор с выходом 2 х ~10В.

А если не доматывать этот доп. транс 2х~10В последовательно с основными обмотками как понимаю . В усе (еще точно не знаю) возможно все равно понадобится этот транс как дежурный, только если обмотки соединены последовательно с мощными как ими для сервисных нужд воспользоваться надо подумать.

Никак. Дл второго этажа должны быть две доп. обмотки, и их применить ни на что более не удастся.

Sagittarius написал(а):
Никак. Дл второго этажа должны быть две доп. обмотки, и их применить ни на что более не удастся.
Нажмите для раскрытия...
Печалька. У мну для двойного моно аж 4 транса тороида (на два усилка) и все залиты (не намотаешь дополнительно) по 2 отдельные обмотки и все :).
Одноэтажное наверное придется городить .
