Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
Но с одного каскада 120/140дБ от нуля до 20кГц, практически.
Вопрос только в последующей коррекции...


Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
Есть у меня два концепта дифа.
Первый вот такой:

Параметры на картинке...
Усиление этого дифа:
4288

Второй такой:
....
Ноут разрядился. Зарядки нет под рукой...
Второй вот такой:
4289
Тут, вроде как, два каскада усиления.
Параметры на картинке.

Усиление такой конструкции:
4290
Можно нагнать еще децибел 10-20...

С такой этажеркой есть резон дальше строить?

Последнее редактирование:

Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,575
Гейропы
Конечно. Имелось в виду, что для первого варианта не нужно ломать каскод, чтобы ввести ещё два ГСТ.

Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
ЕСли не ломать, то не получится выходной потенциал дифа в районе нуля.


Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
Чем эти схемы удобны - можно сразу ВК подключить, не сдвигая потенциалы.


Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
Это просто каскодированный диф. Уж, если делать, то проверь дифы на парах Баксандала. Правда, я их считал, ещё при разработке МАСТЕРа, и большой выгоды они не дали, но всегда полезно перепроверить.
У баксандального дифа почему-то амплитуда токов плеч не равна при наличии синфазной составляющей на входах...
Не пойму почему..


Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
И еще напряжения в схеме превышают напряжение питания. :)
Это нефизично.
Меняй идеальные источники тока на реальные...


Phantomas

Старожил
19 Апр 2017
4,293
539
Товарищи мастера, помогите разобраться, всё ли правильно? Чой-та слишком много усиления. Или всё правильно?
У меня на такой же схеме в DC220C++ не получилось так много снять. С другой стороны у Корделла еще меньше получилось... :)


Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
Все нормально.
С дифа снимается 101/123дБ (без и С дросселем).
И еще 65дБ со второго каскада (Баксандала).
Но тут идеальная нагрузка. У реальной есть емкость и конечное сопротивление.


YuriyB

Горняк
3 Апр 2018
2,185
1,623
Николаевская обл.

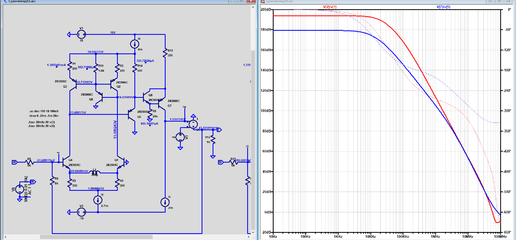

Ещё один дифкаскад в коллекцию.
Красным - усиление вместе с Баксандалом.
Синим - усиление собственно ДК.
Ссылка на патент и описание на схеме.
Попробовал встроить этот ДК в УМ, усиления много получается. Но надо искать оптимальную коррекцию.


Вложения

Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
V4/V1 дают два каскада: диф и ОЭ с каскодом.
А уже после них идет Баксандал.

Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
Согласованы они плохо.
Поэтому дают всего 100дБ@20к.
А без катушки еще меньше останется...


YuriyB

Горняк
3 Апр 2018
2,185
1,623
Николаевская обл.
Согласованы они плохо.
Поэтому дают всего 100дБ@20к.
А без катушки еще меньше останется...
Я по крайней мере впервые такое согласование увидел. Но как говорят "голь на выдумку хитра", может что-то и лучше придумаем.

Последнее редактирование:
