Большой прямоугольник - "новая " коррекция 157УД2 , маленький- коррекция взятая из Микро-УВ на первой странице.
И всем спасибо за внимание) :cool:

Резистор Р15 надо перекинуть на отрицательную шину питания. Смотри в теме




NEULO

Он же "Лом_2", он же "Ageres". Флудер и лжец.
4 Ноя 2020
1,405
969
50
Резистор Р15 надо перекинуть на отрицательную шину питания. Смотри в теме

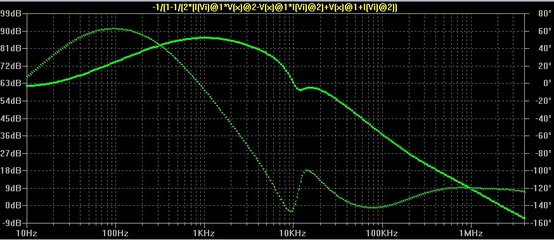

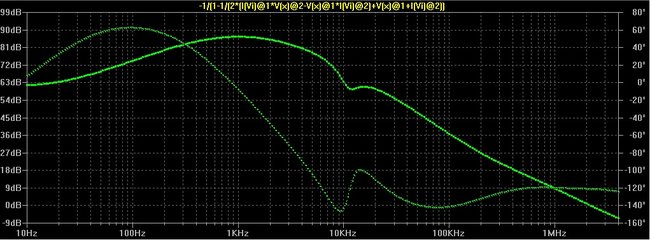

Посмотреть вложение 51546
петлевое мод+.jpg
петлевое мод-.jpg
Перекинул, разница на уровне размера картинок. Однако лучше заземлить, да, наводок меньше всё такое.


Вложения

NEULO

Он же "Лом_2", он же "Ageres". Флудер и лжец.
4 Ноя 2020
1,405
969
50
Померил собственно усиление ОУ в симуляторе - весьма впечатляющие 70дБ на 20 кГц. Уменьшение резистора до 10к выдаёт уже 75. Какие такие ОПА, не, не слышал.)


Berserk_Kgn

Постоялец
18 Мар 2020
180
48
43
Померил собственно усиление ОУ в симуляторе - весьма впечатляющие 70дБ на 20 кГц. Уменьшение резистора до 10к выдаёт уже 75. Какие такие ОПА, не, не слышал.)
Руки прочь от опы, я их как раз в Сухова ставить буду!))


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,575
Гейропы
Всем привет , снова! А вот кое что у меня есть хорошего. Из двух источников.
Во первых листал я тему искал эквивалент МГ, наткнулся на хороший выложенный дядей Витей. И к нему прилагалась одна из модификаций микро УВ. А ещё до этого днём я что то мучал МК4 и менял ОУ. И так вышло что к коррекции 544уд2 приложил 157УД2. А оно возьми и заработай. ) Ну и понеслась)
Итак вот начальная схема:
Посмотреть вложение 51539
Из за падения петлевого с эквивалентом оно выглядело не так красиво как на первой странице этой темы. Вот, подправил чутка:
Посмотреть вложение 51540
Большой прямоугольник - "новая " коррекция 157УД2 , маленький- коррекция взятая из Микро-УВ на первой странице.
В итоге петлевое с эквивалентом:
Посмотреть вложение 51541 Около 60дБ на 20кГц.
Интермодуляции:
Посмотреть вложение 51544
1кГц остался почти на прежнем уровне "юбка"провалилась чуть глубже чем была.) . Вот, всё что хотел сказать. Пока допиливаю Галахова- ждёт нас много интересных постов.)
Дяде Вите спасибо за УВ и за эквивалент МГ, Русу с дядь Витей вместе за схему коррекции. )
И всем спасибо за внимание) :cool:
Люто-неистово плюсую. Человек нашёл всякой фигни :) и творчески применил.
Только надо было С8 не ставить: это многопетлёвость и потеря петлевого, а пытаться успокоить УВ штатными цепями коррекции ОУ.


NEULO

Он же "Лом_2", он же "Ageres". Флудер и лжец.
4 Ноя 2020
1,405
969
50
Вот чем меня всегда поражает дядя Витя- тем что зрит на метр вглубь всегда. Немножко поразмыслив и прикинув так и эдак пришел я к таким выводам, глядим картинку:
по факту здесь мы имеем один из вариантов "могильнянской" коррекции, но из за забавного подключения "обманывающий" измерительные генераторы петлевого) Если верхний вывод С8 переключить к зелёной стрелке то всё становится на свои места. Попытка устаканить УВ с помощью цепей коррекции ОУ ни к чему не привела, чуть лучше могильнянской но заметно хуже "суховской". В общем выбора не осталось, поставил что есть. В итоге потери петлевого против УВ вообще без коррекции(но ОУ скорректирован как по картинке) составили невеликих 2dB :). Остальные потери вносит эквивалент МГ, и с этим ничего не поделаешь, около 7dB мы здесь теряем. Вот схемка которая получилась:
Отличается понятное дело только одной цепочкой.

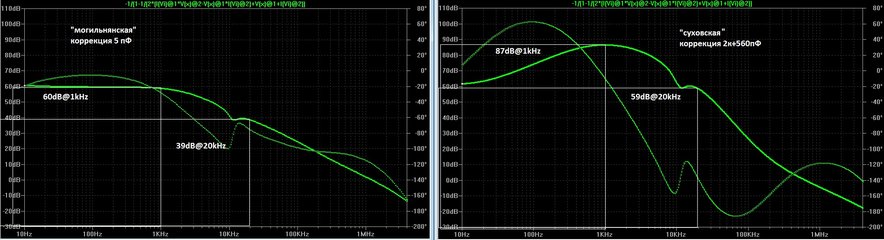

Вот картинка сравнения петлевого:
сравнение петлевых.jpg
Вот картинка IMD с "могильнянской" коррекцией:
а вот что вышло на этот раз:
ИМД упали почти на 30dB. Моделька во вложении, взял на себя на этот раз смелость переименовать схемку чтобы отличать от предыдущих вариантов. МикроУВ+ это звучит гордо):cool:


Вложения

Jenyok

Постоялец
3 Авг 2019
363
77
55
Есть несколько почти однотипных схем усилителей воспроизведения УВ.
.
По порядку картинок
УВ Bishbosh
УВ Nikitin
УВ Радио 1986 № 6 доработка 1
УВ Радио 1986 № 6 доработка 2
.
У всех этих УВ есть небольшой недостаток, максимальное выходное напряжение ~25 мВ ... ~50 мВ .
.
Что хотелось бы от этих схем.
Выжать максимум из схемотехники.
Входное напряжение ~0.5 мВ (~500 мкВ).
Выходное напряжение не менее ~100 мВ ... ~ 200 мВ .
.
Из симулятора видно, что у схем УВ начинается спад АЧХ от 200 Гц и ниже чем выше общий коэффициент усиления УВ.
.
.
.
.
.

Последнее редактирование:

Berserk_Kgn

Постоялец
18 Мар 2020
180
48
43
А в чём проблема нарастить усиление последующими линейными каскадами? Мы тут за каждый децибел внутрипетлевого усиления боремся, увеличение выхлопа поведёт за собой его уменьшение, как и вышло в оригинальном Галахове.


Jenyok

Постоялец
3 Авг 2019
363
77
55
Что пока удалось выяснить по схемам усилителей воспроизведения УВ, см. выше.
Между транзисторами Q1, Q5 и Q2 (U1) ставят эмиттерный повторитель n-p-n, номинал резистора в эмиттере 2 кОм ... 10 кОм на минус питания, коллектор транзистора на землю.
.

Последнее редактирование:

Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,575
Гейропы
Есть несколько почти однотипных схем усилителей воспроизведения УВ.
.
По порядку картинок
УВ Bishbosh

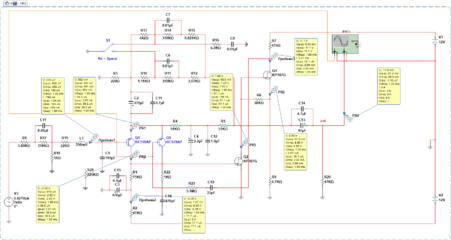

УВ Nikitin
УВ Радио 1986 № 6 доработка 1
УВ Радио 1986 № 6 доработка 2
.
У всех этих УВ есть небольшой недостаток, максимальное выходное напряжение ~25 мВ ... ~50 мВ .
.
Что хотелось бы от этих схем.
Выжать максимум из схемотехники.
Входное напряжение ~0.5 мВ (~500 мкВ).
Выходное напряжение не менее ~100 мВ ... ~ 200 мВ .
.
Из симулятора видно, что у схем УВ начинается спад АЧХ от 200 Гц и ниже чем выше общий коэффициент усиления УВ.
.
Посмотреть вложение 51602
.
Посмотреть вложение 51603
.
Посмотреть вложение 51604
.
Посмотреть вложение 51605
.
Эти усилители делал: слёзы одни. 0,15...0,25%.
Просто сообразите Истину обнажённую: формирование АЧХ УВ + желание какой-то приличной линейности требует СТОЛЬКО усиления холостого хода, что ДВУХкаскадные усилители не катят ни в дугу и ни в тую.

Студеровик/суховик - суть трёхкаскадные усилители формулы ОЭ - диф - ОК-ОЭ - ОК.
Вот такие усилители эффективно формируют АЧХ и обеспечивают то, в чём вы могли убедиться за 153 страницы темы.

То есть, сверхинейникам нигде нет никакой вменяемой альтернативы: ни в УМ, ни в УВ.


Jenyok

Постоялец
3 Авг 2019
363
77
55
Вот еще один вариант схемы усилителя воспроизведения УВ.
.

Sagittarius

никто не спорит с описанными Вами утверждениями (153-и страницы утверждений это сила, это факты).
.
Но, есть одно НО...
Усилитель УВ из журнала Радио 1986 № 6 звучит на слух очень НЕ плохо, даже НЕ доработанный.
.
.


Jenyok

Постоялец
3 Авг 2019
363
77
55
Вот еще один вариант схемы усилителя воспроизведения УВ.
С каскодом на входе.
.
.


Jenyok

Постоялец
3 Авг 2019
363
77
55

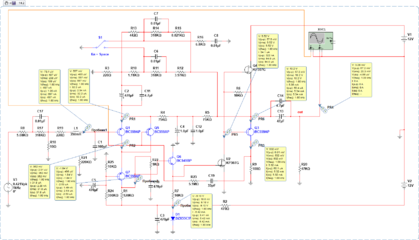

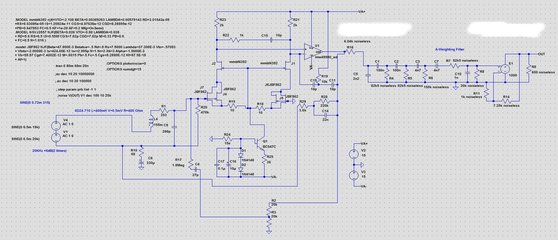

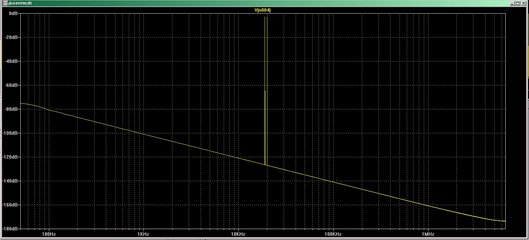

Если можно, то поковыряйте в симуляторе вот эту схему усилителя воспроизведения УВ.
Именно эту схему УВ.
Что можно улучшить в схеме УВ ?
.
Модель КП307Г
.
.MODEL KP307G NJF
+VTO=-2.7e+000
+BETA=0.0015e+000
+LAMBDA=0.015e+000
+RD=20
+RS=15
+IS=1.145e-013
+CGD=1.5e-012
+CGS=5e-012
+PB=0.5e+000
+B=1
+KF=5e-018
+AF=0.5e+000
+FC=0.5e+000
+TNOM=27

.
.


printnik

Постоялец
28 Дек 2020
100
37
58
Опять же: никто не мешает развернуть УВ Перельмана по-ивановски
Привет. Опять мучаю УВ. Нашел в теме обалденный УВ Перельмана :) . Искажений - ноль. Шумов меньше всех. Развернул его по Ивановски и добавил охладитель. Срочно паять!


Вложения

KARNAVAL

Постоялец
5 Янв 2020
600
192
51

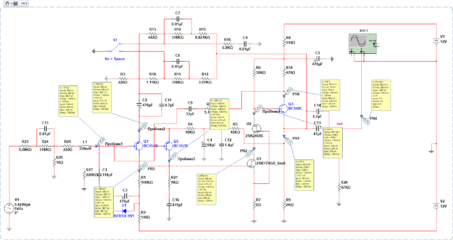

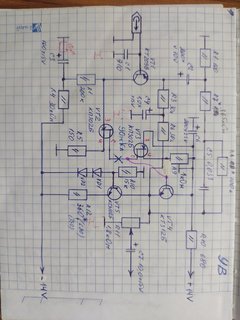

УВ Радио 1986 № 6 доработка 1
УВ Радио 1986 № 6 доработка 2
Дорабатывали и собирали в 2012 году. Пело очень недурственно... Где то даже этот УВ валяется, если не выбросил... Найду - выложу фото.


Вложения

NEULO

Он же "Лом_2", он же "Ageres". Флудер и лжец.
4 Ноя 2020
1,405
969
50
Судя по симуляции он даже в изначальном виде неплох, за исключением очень низкого выходного напряжения.
