Усилители воспроизведения

[Jenyok]

Дорабатывали и собирали в 2012 году. Пело очень недурственно... Где то даже этот УВ валяется, если не выбросил... Найду - выложу фото.

.
На Вашей схеме транзистор VT3 НЕ правильно нарисован.
Но это не страшно, мы то понимает что и как должно быть.
.



[Sagittarius]

Совсем дожили. Биполяр перед полевиком повторителем ставят.
ЗА полевиком его поставь, усилителем напряжения.



[Oleg]

Совсем дожили. Биполяр перед полевиком повторителем ставят.

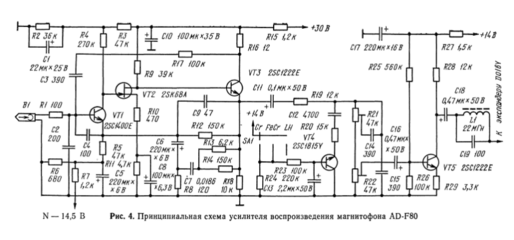

В принципе, были похожие схемы (БТ-ПТ-БТ), но без повторителя перед полевиком - это да, нонсенс. Например, Aiwa AD-F80. В Бриге-001 применялась схема БТ - ПТ с БТ-источником тока в истоке. Но сейчас всё это совершенно неактуально, аудио-археология, КМК.


ПС. Кто заметит, что же такое необычное /редко встречающееся имеется в этой схеме, тот молодец.



[peter118]

В принципе, были похожие схемы (БТ-ПТ-БТ), но без повторителя перед полевиком - это да, нонсенс. Например, Aiwa AD-F80. В Бриге-001 применялась схема БТ - ПТ с БТ-источником тока в истоке. Но сейчас всё это совершенно неактуально, аудио-археология, КМК.

Посмотреть вложение 51665
ПС. Кто заметит, что же такое необычное /редко встречающееся имеется в этой схеме, тот молодец.

R17 - C3



[Oleg]

R17 - C3

Молодец, чо уж там!



[Anton_S]

R21C14C15.. Нет ? Странная цепочка- доп коррекция?



[KARNAVAL]

.
На Вашей схеме транзистор VT3 НЕ правильно нарисован.
Но это не страшно, мы то понимает что и как должно быть.
.

Да, спасибо. Стрелочку не в ту сторону на затворе нарисовал



[Leonid.]

Стрелочку не в ту сторону на затворе нарисовал

Нет, стрелочка правильно. Просто перевернуть VT3- КП302 и R9 и базу VT4 на исток



[KARNAVAL]

Нет, стрелочка правильно. Просто перевернуть VT3- КП302 и R9 и базу VT4 на исток

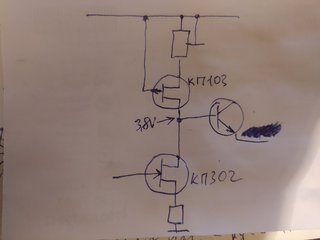

Имелось в виду так



[Oleg]

Нет, стрелочка правильно. Просто перевернуть VT3- КП302 и R9 и базу VT4 на исток

Либо КП103



[Sagittarius]

Вот эту схему не делал, не симулил. Но есть два соображения:
существенное: не может двухтранзисторная схема обеспечить приличную линейность,
тем более - с рез. 470 на полкилоома в истоке,
а уж ОЭ на выходе криком кричит: бегите от меня, глупцы,
и
конспирологическое: эту схему выложил наш друг велосипедист Сухов в стате в "Радио" 1984,
незадолго перед публикацией своего студеровского УВ.
ЯТД, он просто провёл широкий поиск, перепаял или тупо проанализировал все УВ,
а шлак слил в журнал и заколотил толику деняк за явный отстой.
Там у него попадались такие перлы, что ой: есть электролитический конденсатор на входе УВ - он защищает голову от тока базы входного транзистора, нету - он убран для снижения шумов.



[KARNAVAL]

Либо КП103

Да, 103й. См. выше. Много времени прошло. Так с ходу и не вспомнишь чего вытворял. Сейчас бы сделал по другому...
Leonid. спасибо.



[Jenyok]

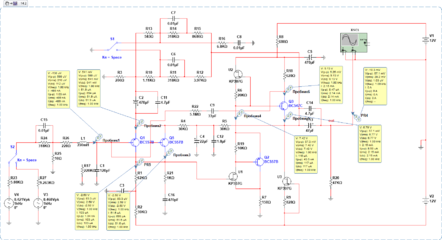

Вот уточненная схема усилителя воспроизведения УВ журнал Радио 1986 № 6 .
На выбор "охлажденное сопротивление" или "обычное" по входу сопротивление.
.

.



[Jenyok]

Вот еще один вариант схемы усилителя воспроизведения УВ.
.

.



[Иван П.]

Развернул его по Ивановски и добавил охладитель. Срочно паять!

Сухаф казав, шо это интегратор а не охлаждение) Пользуйтесь на здоровье!



[KARNAVAL]

Юксель моксель кто появился! Давненько, давненько...



[Sagittarius]

Сухаф казав

Меньше всяких лисапедистаф слушай.



[NEULO]

Интригатор от охлаждения наверное отличить не очень сложно.



[Jenyok]

http://forum.vegalab.ru/showthread.php?t=56102&page=783&p=2902451&viewfull=1#post2902451
.
Усилитель воспроизведения УВ А. Юрицын, журнал Радио 1986 № 06 стр. 46-47, версия 3 (доработанный вариант схемы).
Ссылку лучше скопировать в браузер.
.



[Leonid.]

Усилитель воспроизведения УВ А. Юрицын, журнал Радио 1986 № 06 стр. 46-47, версия 3 (доработанный вариант схемы).

Раз уж вы так запали на эту схему, смею предложить свой вариант. Не сверхлинейник.
