Ссылку лучше скопировать в браузер.
Тов. Женек, голые ссылки на сторонние ресурсы, без схем, моделей и т.д. будут удаляться, как бесполезные, а скорее, вредные...
Предупреждение - последнее.

Раз уж вы так запали на эту схему, смею предложить свой вариант. Не сверхлинейник.
.

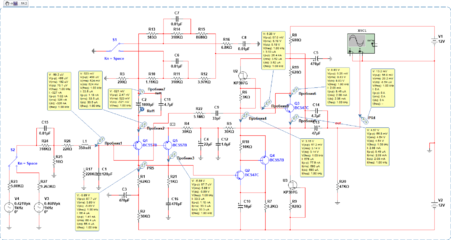

Вот вариант Вашей доработанной схемы.
Не совсем понятно, почему база транзистора Q3 (моя симуляция) подключена ИМЕННО на исток транзистора U2, а не на затвор после генератора стабильного тока ?
.
.

Последнее редактирование:
.
Вот вариант Вашей доработанной схемы.
Не совсем понятно, почему база транзистора Q3 (моя симуляция) подключена ИМЕННО на исток транзистора U2, а не на затвор после генератора стабильного тока ?
.

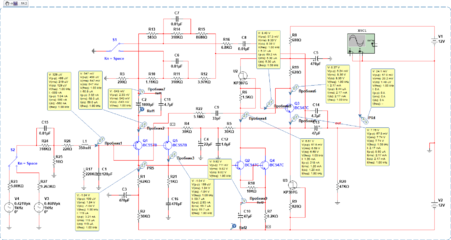

Посмотреть вложение 51838
.
Это что то вроде SRPP

Вот вариант Вашей доработанной схемы.
Моделирование показывает, что усложнение в виде составного транзистора и источника тока U3, в данном случае, практически ничего не дает. Лучше, в моей модели, дополнительно Q7 закаскодить полевиком.

Последнее редактирование:
Вот что получилось со схемой усилителя воспроизведения УВ.
Схема и плата уже сделаны.
.
.

Тов. Женек, голые ссылки на сторонние ресурсы, без схем, моделей и т.д. будут удаляться, как бесполезные, а скорее, вредные...
Предупреждение - последнее.
.
В свое оправдание скажу, что этот форум НЕ правильно перенаправляет по ссылкам на другие сайты в постах форумчан.
Вот по моей ссылке (если нажать на ссылку) почему то этот форум перенаправляет на 1-ю страницу другого форума, вместо того, чтобы перенаправить ТОЧНО по ссылке.
Если, как я и пишу, ссылку скопировать в адресную строку браузера, то переход происходит корректно.
.
Надо с этим форумом разобраться с техническими проблемами перехода по ссылкам на другие сайты.
.

Off:
Косыгин - Брежневу:
- Леонид Ильич, вот тут ветераны партии жалуются, что на бутылках с водкой перестали делать ушко на пробке – открывать неудобно.
- Распорядитесь, чтобы выпускали с ушком.
Косыгин уходит... Брежнев открывает холодильник, достает бутылку водки, отвинчивает пробку. С недоумением:
- И на хрена здесь ушко?

Имеются вопросы по поводу разводки на плате общего провода для сигнала и питания, места их соединения и подключения к шасси. Создавать отдельную тему или можно здесь?

Давай отдельно, а то и так в теме много всего.

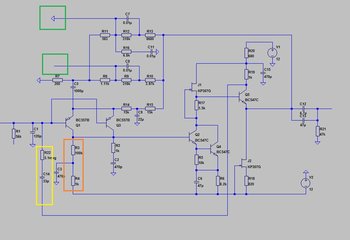

Всем привет! Понадобилась мне моделька "дядя Жениного" УВ для исследований, вот взял самую последнюю и перерисовал в ЛТС, много интересного выяснилось, не зря копался.
Для начала просьба всем любителям мультисима , ну выкладываете вы схемы с этого симулятора, выключайте вы пробники хотя бы.
Теперь по теме, после симуляции сразу столкнулся с жестким возбудом на низких-средних частотах, схема просто была не в состоянии работать. Обвёл цепочку оранжевым. С этими номиналами не генерит и работает как надо.

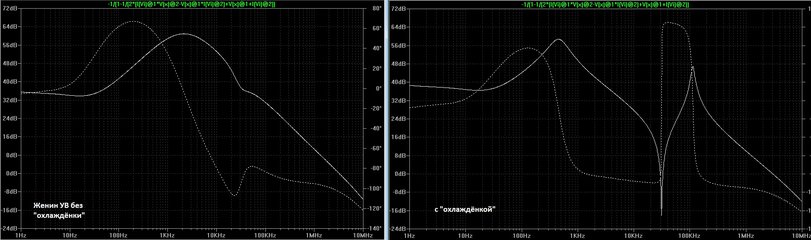

Желтым обведена цепочка "охлаждения", штука давно спорная, уменьшения шумов от её включения не заметил, зато что она делает с петлевым видно невооруженным глазом:
И сопровождается ростом Кг на высоких частотах втрое, и ИМД тоже втрое. Сомнительное приобретение.
Зелёным обведены места для переключения коррекции.
После доработки работает хорошо, кто любит дискреты- можно собрать.
Модель в приложении, кому надо.


Вложения

столкнулся с жестким возбудом на низких-средних частотах, схема просто была не в состоянии работать. Обвёл цепочку оранжевым. С этими номиналами не генерит и работает как надо.
В гораздо большей степени это зависит от С5 и С9. С этой точки зрения схема мне не нравится, она потенциально неустойчива.

В гораздо большей степени это зависит от С5 и С9. С этой точки зрения схема мне не нравится, она потенциально неустойчива.
В симуляторе это всё несложно проверить, и я конечно проверял. Два названных тоже позволяют погасить возбуд, но АЧХ теряет нужный вид. Зато фильтр из R3 R4 надёжно его прибил. И ачх не изменилась. Усиление транзисторов входных подросло, по постоянному току нагрузка каскада не поменялась, зато по переменному очень даже.)

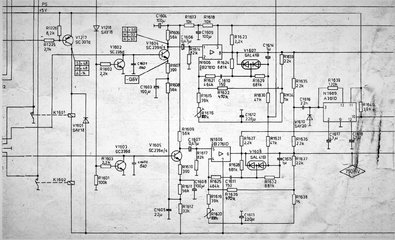

Глубоко извеняюсь, что влезаю в вашу дискуссию, хочу спросить корифеев по поводу ГДРовской схемотехники кассетных магнитофонов. На примере кассетной дэки RFT HMK-D100. Интересный способ коммутации коррекции применяется там. Такой способ лучше/хуже коммутаторов 547кп1а?
Кстати, на слух, чертовски приятно звучит.

RFT HMK-D 100-Schaltplan_2 (2).jpg

Последнее редактирование:
Два названных тоже позволяют погасить возбуд, но АЧХ теряет нужный вид.
В этом все и дело. R4C3 снижают лишь чувствительность к пульсации по питанию, а именно вид АЧХ определяет возбуждение. Странно, что уменьшив R4 вы погасили возбуждение. У меня с исходными номиналами схема в МС9 работала нормально.

В этом все и дело. R4C3 снижают лишь чувствительность к пульсации по питанию, а именно вид АЧХ определяет возбуждение. Странно, что уменьшив R4 вы погасили возбуждение. У меня с исходными номиналами схема в МС9 работала нормально.
Трудно сказать в чём было дело. Однако возбуд был такой.. Пульсирующий. То есть примерно 10 периодов 1кгц норм синусоида, потом посылка возбуда периодов на пять по длине, потом опять по новой. Вообще фильтрующие конденсаторы лучше заряжать нормальным током а не микроамперным как было, чисто из пользовательских соображений.)

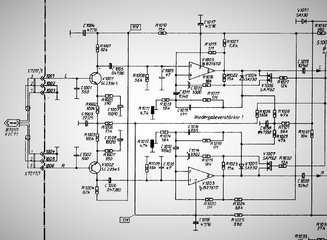

Нету в прошлом каких-то превосходных вещей. Тут, например, структура УВ:
ОЭ - с плоской АЧХ и искажениями, ибо общей ООС он не охвачен,
ОУ - формирует АЧХ, тоже лишён глубокой ООС, характерной для гибридов.
