wakh

Вахтанг, Москва
14 Июл 2018
3,211
1,322
68
Москва
www.diyaudio.ru
Ну получил линейку АЧХ в безэховой камере и что,приятно глазу?
Слушать точно будешь не в камере,не розовый шум и не микрофоном.
Дмитрий не надо просто так сыпать словами.
В этой теме прекрасно раскрыто, какая АЧХ должна быть у системы воспроизведения. И как её достичь.


12943

Старожил
6 Дек 2017
1,200
444
Ну получил линейку АЧХ в безэховой камере и что,приятно глазу?
Слушать точно будешь не в камере,не розовый шум и не микрофоном.
Если АС являются частью конструкции комнаты, то есть смысл настраивать их вместе,
во всех остальных случаях, а этих случаев почти 100%, да, линейная в безэховой - идеальный вариант.
Микрофон тут абсолютно не причём, разница между микрофоном и ушами учитывается в тонкомпенсации.


NEULO

Постоялец
4 Ноя 2020
511
289
47
тут была уже ссылка на эту схемку, но когда я её собрал осциллятор показал что сч канал отфильтровывается не просто плохо а вообще никак. Забросил на время , и вот оно пришло. Собрал в симуляторе начитавшись про "частотные инверторы".)
Картинко: базовая схема

3Х фильтр.jpg
Ошибка оказалась в номинале обведённого резистора. А ещё эти люди говорили что резисторы 10к должны быть 1%:mad:. Сколько людей забили на фильтры подобной архитектуры? Трудно себе представить) \
Графики:
базовый

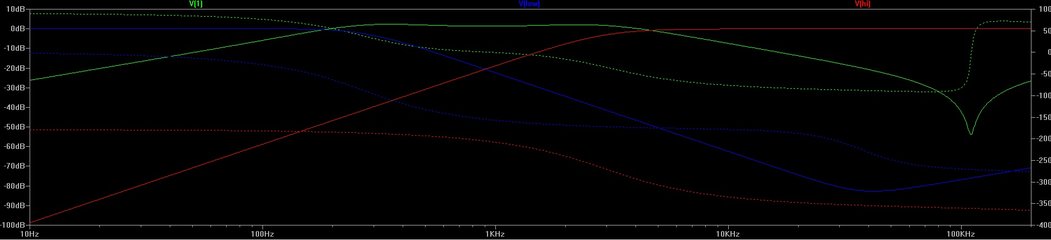

резистор R6 заменён на 5К, ура заработала)

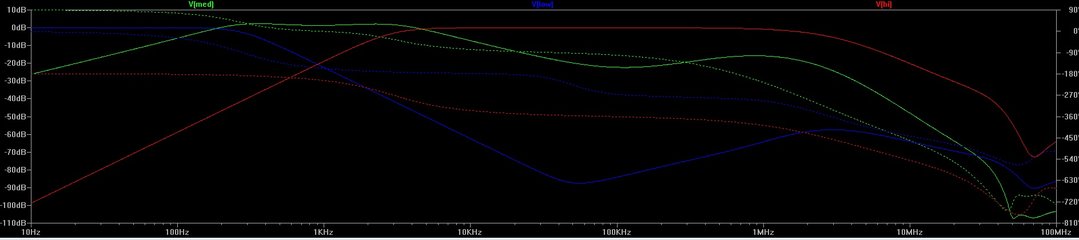

фильтр по методе товарища Берии( с добавлением инвертора в схему)
Модель с обоими вариантами приложена. :cool:


Вложения

Sagittarius

Старовер
1 Мар 2017
27,981
4,700
В У2 ВЧ-фильтра выбираем ОУ с более широкой полосой и хорошим усилением на ВЧ.
