[Sagittarius]

Частота на которой проводит измерения LTspice ровна 1000 гц?

Не понял. Для проверки АЧХ значение частоты генератора безразлично. Надо только задать плотность расчёта (количество точек на декаду/октаву) и пределы изменения частоты.



[Q-werd]

Как задать параметры в LTspiceIV для вывода искажений в процентах



[12943]

Так:



[Rus2000]

Эти директивы подробно рассмотрены у нас в теме ЛТС, в том числе на первой ее странице, и в родной справке программы.



[Sagittarius]

Как задать параметры в LTspiceIV для вывода искажений в процентах

.four 20kHz 20 v(4)
.OPTIONS plotwinsize=0
.OPTIONS numdgt=9

Копируй директивы построчно или прямо группой. Потом открываешь окно "Эдит", пункт "Спайс директивы":



Возникнет окно ввода директив:



Вставить, ОК.
Директива снимает искажения в точке 4. Этим именем можно нарекать любую точку усилителя, и снимать искажения в ней - очень помогает знать, что какой каскад вносит.
А можно наделать несколько таких строчек с разными точками

.four 20kHz 20 v(4)
.four 20kHz 20 v(1)
.four 20kHz 20 v(a)
.four 20kHz 20 v(input)

расставить точки с такими названиями по всему усилителю


и снять Кг для них всех в одном цикле расчёта.



[Q-werd]

Копируй директивы построчно или прямо группой

Снял для точки .four 20kHz 20 v(2) и получил 2 раза WARNING?



[12943]

А перевести?



[MakarOFF]

Перевожу - Ахтунг...



[12943]

Вот эти ахтунги



[Q-werd]

Перевожу - Ахтунг

И шо дословно там писано ?



[Q-werd]

Вот эти ахтунги

Перевод: (не обращать внимания)



[Sagittarius]

дословно

Такой-то узел содержит менее двух подключений. Этот узел использует ЧТО-ТО (название элемента нечитаемо).



[12943]

"этот узел использует V3" (источник напряжения на входе)
"этот узел использует V5" (рядышком с V3)



[gogi]

Взять Суховский регулятор тембра за основу, дополнить К157УД2 цепями от Юрия Б. Дёшево и сердито получится.

Пылится данный регулятор в сборе.Ссылочку для ознакомления цепями от Юрия Б. ? Чтоб было дёшево и время с экономить. Спасибо!



[MakarOFF]

В теме песочница 2804 сообщение, пишу с тлф.



[Q-werd]

Схема тембра на транзисторах (эксклюзивь):



[SAB 2]

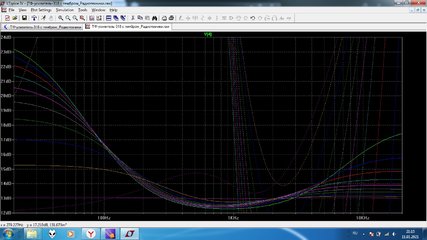

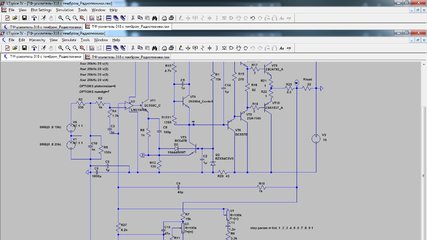

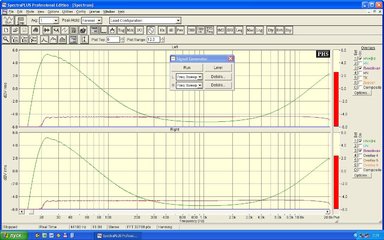

"Прикрутил" в симуляторе к ТФ усилителю на ЛМ318 регуляторы тембра из статьи Виктора в Радиоаматор №6 2007г. Вроде неплохо получилось. Собрал в железе - работает в качестве предварительного Радиотехника УП-001. Измерил в спектре графики АЧХ при крайних положениях регуляторов. На абсолютный уровень внимания не обращать, не калибровал. Измеренное усиление при убранных тембрах на 1кГц составило 2,1 раза. Незнаю, почему симуль показывает 13дБ.



[Sagittarius]

Измеренное усиление при убранных тембрах на 1кГц составило 2,1 раза. Не знаю, почему симуль показывает 13дБ.

На входе включено два источника, потому уровень считается вдвое.



[SAB 2]

На входе включено два источника, потому уровень считается вдвое.

Виктор, если не трудно, покрути эту модель на предмет искажений, клипа, меандра. Я пока что не дошёл до таких симуляций.
