Поставил себе ASUS Xonar DX под Windows 7.

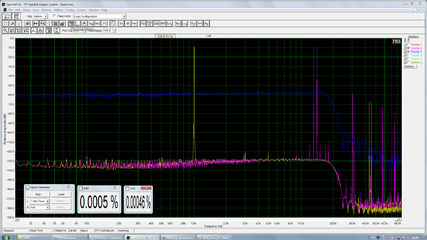

Вылезло неожиданное, спад частоты начиная с 17кГц(синий график).
Попутно измерял Кг и ИМИ карты(жёлтый и сиреневый графики).
А режектор я собрал на частоту 19865Гц(для ИМИ 19365+20365Гц) :'(.
Глубина режекции на центральной частоте получилась -53,8дБ(относительно 20Гц) и -41,8дБ(относительно 1кГц). На боковой частоте 19365Гц(-44дБ и -32дБ соответственно).
1.Теперь вопрос, кто знает это аппаратный спад послецапового фильтра или программно управляемый? Можно ли здесь что-то исправить?
2. На какую тогда частоту настраивать режектор?
Максимум, что я вижу - это 16+17кГц( оптимально 13+14кГц, до начала спада).
3. Я неправильно что то сделал, надо по другому ;D
Вылезло неожиданное, спад частоты начиная с 17кГц(синий график).
Попутно измерял Кг и ИМИ карты(жёлтый и сиреневый графики).
А режектор я собрал на частоту 19865Гц(для ИМИ 19365+20365Гц) :'(.
Глубина режекции на центральной частоте получилась -53,8дБ(относительно 20Гц) и -41,8дБ(относительно 1кГц). На боковой частоте 19365Гц(-44дБ и -32дБ соответственно).
1.Теперь вопрос, кто знает это аппаратный спад послецапового фильтра или программно управляемый? Можно ли здесь что-то исправить?
2. На какую тогда частоту настраивать режектор?
Максимум, что я вижу - это 16+17кГц( оптимально 13+14кГц, до начала спада).
3. Я неправильно что то сделал, надо по другому ;D
Вложения
1. Это похоже на работу цифрового фильтра ЦАП, но не понятно, как АЦП смог это показать.
С этой картой не работал, по идее должно быть одинаково с полноценной ASUS Xonar Essence ST (как у меня), но по факту вижу это не совсем так.
Есть подозрение, что ты сильно завысил входную амплитуду.
Попробуй сделать без режектора и покажи результат.
С этой картой не работал, по идее должно быть одинаково с полноценной ASUS Xonar Essence ST (как у меня), но по факту вижу это не совсем так.
Есть подозрение, что ты сильно завысил входную амплитуду.
Попробуй сделать без режектора и покажи результат.
1. Все графики без режектора.Phantomas написал(а):
2. Графики сняты последовательно но отображены вместе на одной картинке.
3. Амплитуду подбирал максимально возможную, по началу роста Кг и ИМИ.
4. Если можно выложи график своей карты на белом шуме при 176,4кГц тактовой(можно в личку)
5. Этой картой пользуюсь первый раз.

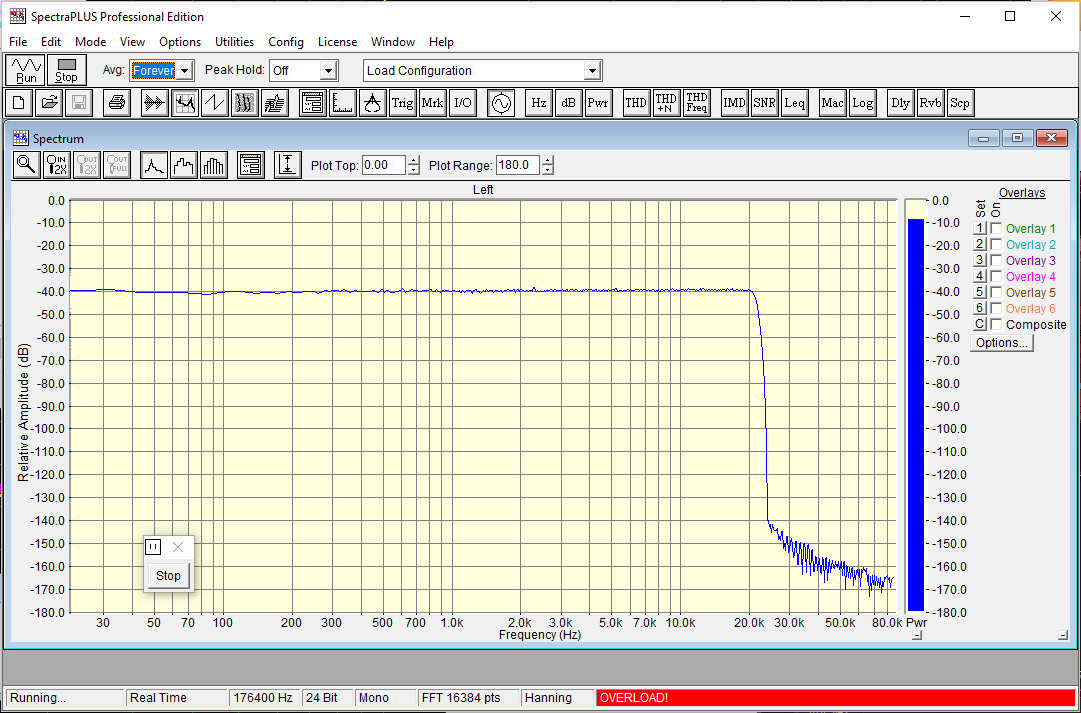

В общем полоса фильтра связана с частотой дискретизации.
При 44100Гц спад начинается после 20кГц.
Картинка
1, Голубой - АЧХ на белом шуме
2, Коричневый - шум карты без сигнала
3, Синий - 1кГц -Кг=0,00047%
4, Зелёный ИМИ 17+18кГц.
Получается надо перестроить режектор на 17500Гц
При 44100Гц спад начинается после 20кГц.
Картинка
1, Голубой - АЧХ на белом шуме
2, Коричневый - шум карты без сигнала
3, Синий - 1кГц -Кг=0,00047%
4, Зелёный ИМИ 17+18кГц.
Получается надо перестроить режектор на 17500Гц
Вложения
YuriyB написал(а):
Зачем перестраивать? Ну будет правая палка 21кГц чуть ниже на 2-3дБ, это не страшно.
. Еще один момент, глянь, что у тебя стоит на входе АЦП, там скорее всего какой то дешевый опер, его желательно заменить, на что то малошумное и низкоискажающее.Проверил работу режектор . Цетральная частота 19850Гц. Слева/справа +/-500Гц режет 38-40дБ. Оставляю как есть. Осталось сделать к нему аттенюатор на 20-36дб и можно будет мерять ИМИ усилителя.Phantomas написал(а):YuriyB написал(а):
Зачем перестраивать? Ну будет правая палка 21кГц чуть ниже на 2-3дБ, это не страшно.
На картинке работа режектора.
На карте стоит CS4398 на фронт + 6штук 5532 ОУ + 2шт R48501.
Что предлагаешь на замену?
Нашёл страничку где фронт заменили на АД8066. http://audiohobby.ru/dorabotka-asus-xonar-dx.html
Особенно понравилось:
"После модификации Asus Xonar DX появилась потрясающая сцена, локализация инструментов в пространстве стала более осязаемой, звук стал намного более насыщенным и музыкальным.
Сами результаты измерений принципиально не изменились." ;D
Вложения
За список ОУ спасибо.Phantomas написал(а):
Режектор работает точно как в симуляторе(-37дБ) на +/-500Гц от центральной частоты.
Пришел режектор. Большая и тяжелая штуковина. Первым делом разобрал его. Внутри все идеально.
Подключил к звуковой карте. Очень большой уровень фона. Решил заменить BNC разъемы на тюльпаны, потому что BNC прикручены к корпусу и этим еще больше ловят фон. После замены и изоляции от корпуса уровень фона понизился но все же не достаточно. Заземление корпуса режектора тоже большой пользы не приносит. Гармоники от 50Гц распространяются на всю шкалу и имеют уровень -120дБ. Пока не придумал, что с этим можно сделать. Сам режектор очень неплохо "гасит" частоту, на 1кГц примерно на 55дБ, на 20кГц примерно на 60дБ. Но! имеется проблема, вытекающая из достоинств. На 20кГц очень острая настройка режекции, палку 20кГц можно провалить ниже палки на 19кГц более, чем на 20дБ!!!! 8)
Подключил к звуковой карте. Очень большой уровень фона. Решил заменить BNC разъемы на тюльпаны, потому что BNC прикручены к корпусу и этим еще больше ловят фон. После замены и изоляции от корпуса уровень фона понизился но все же не достаточно. Заземление корпуса режектора тоже большой пользы не приносит. Гармоники от 50Гц распространяются на всю шкалу и имеют уровень -120дБ. Пока не придумал, что с этим можно сделать. Сам режектор очень неплохо "гасит" частоту, на 1кГц примерно на 55дБ, на 20кГц примерно на 60дБ. Но! имеется проблема, вытекающая из достоинств. На 20кГц очень острая настройка режекции, палку 20кГц можно провалить ниже палки на 19кГц более, чем на 20дБ!!!! 8)
Удалось снизить шумовую полку на моей Xonar Essence ST до уровня чуть ниже -150дБ. Изначально полка была на уровне почти -130дБ. Осталось подстричь "травку" до этого же уровня. Надо думать над выхлопом. Скорее всего основная проблема в I-U преобразователе.
Вложения
То есть, он больше 20к режет, чем 19к? Можно смоделировать его схему, а после небольших конденсаторов с насимуленными ёмкостями налепить // основным.Phantomas написал(а):
На тот случай, если захочешь провалить и 19к, и 20к, надо настроить фильтр на 19,5к, а излишнюю остроту на частоте режекции проще всего убрать резистором "вход - выход".

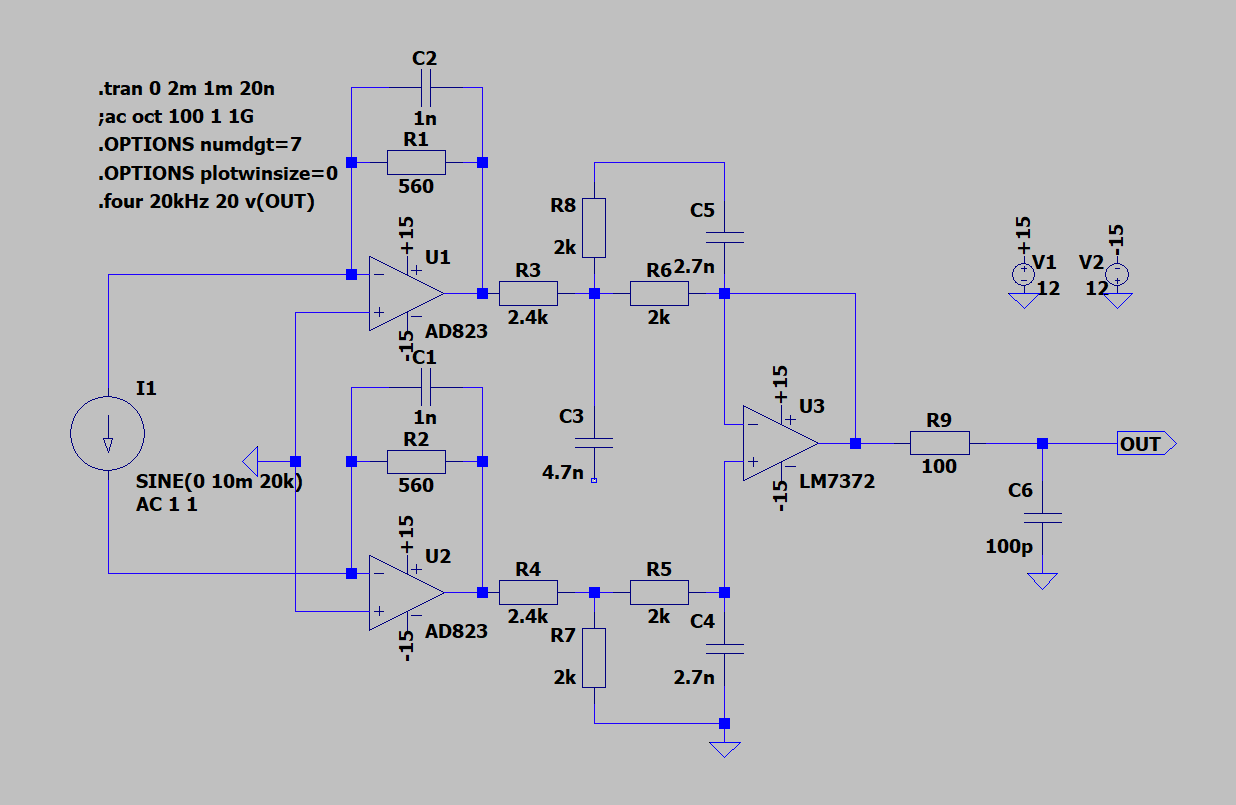

Нарисовал текущую версию выхлопа.
http://rcl-electro.ru/img_user/19:48:00-Image 1.png
C3 в данный момент на плате отсутствует. В сумматоре установлен LM6172, но модель ОУ там довольно странная, поэтому в схеме стоит близкий по параметрам ОУ LM7372.
Планируется установить на выход всех ОУ параллельный повторитель.
http://rcl-electro.ru/img_user/19:48:00-Image 1.png
C3 в данный момент на плате отсутствует. В сумматоре установлен LM6172, но модель ОУ там довольно странная, поэтому в схеме стоит близкий по параметрам ОУ LM7372.
Планируется установить на выход всех ОУ параллельный повторитель.
